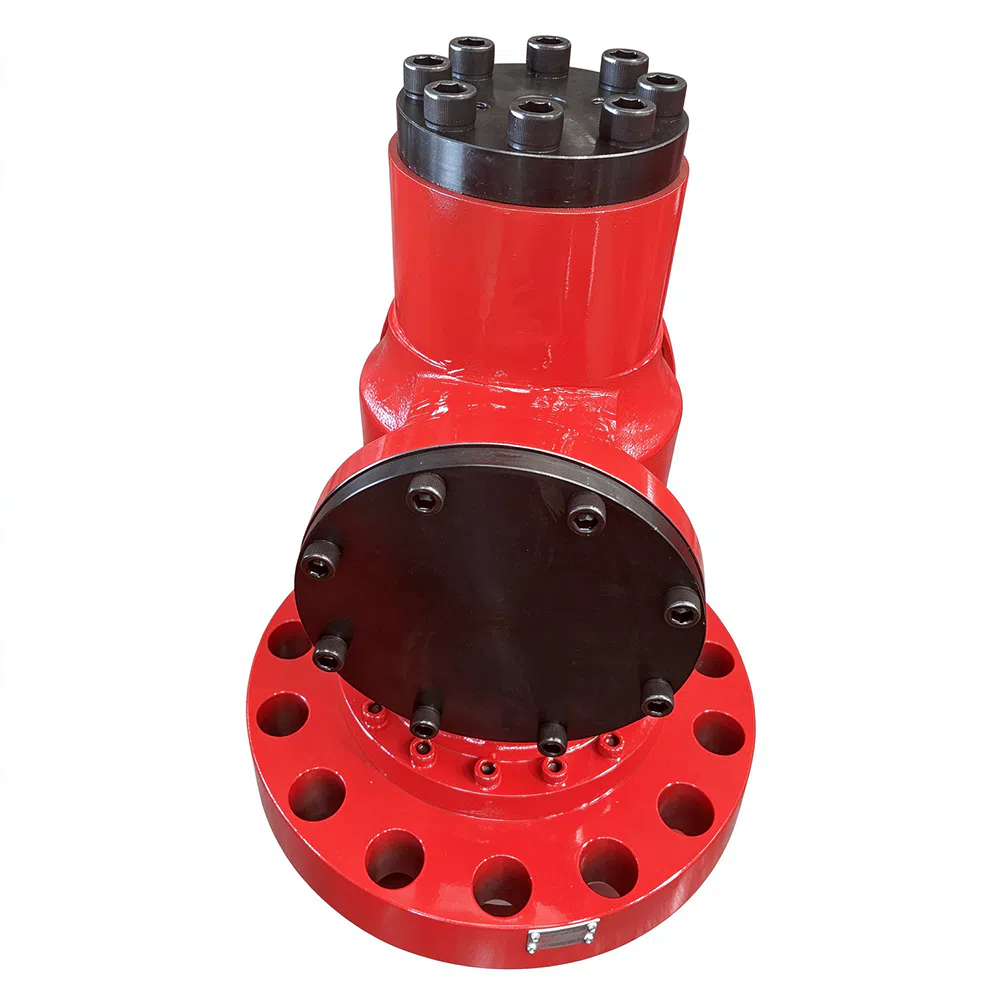

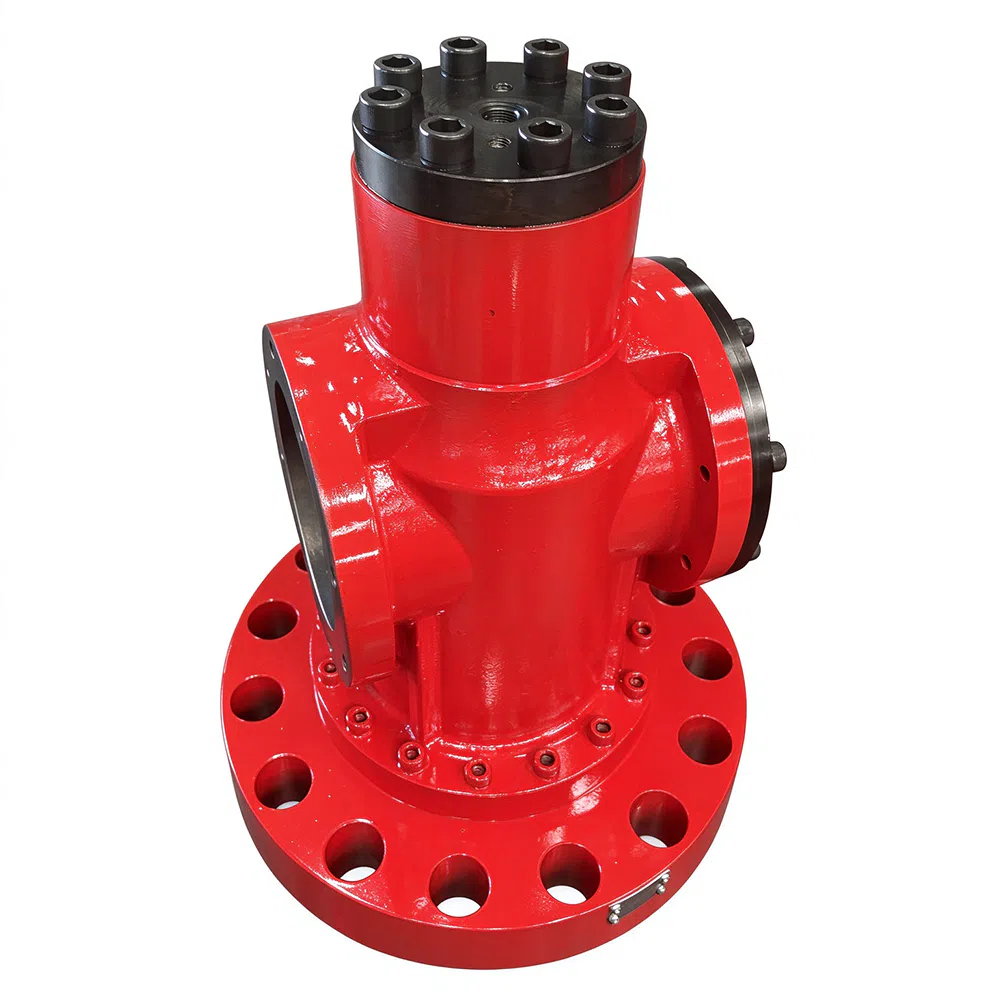

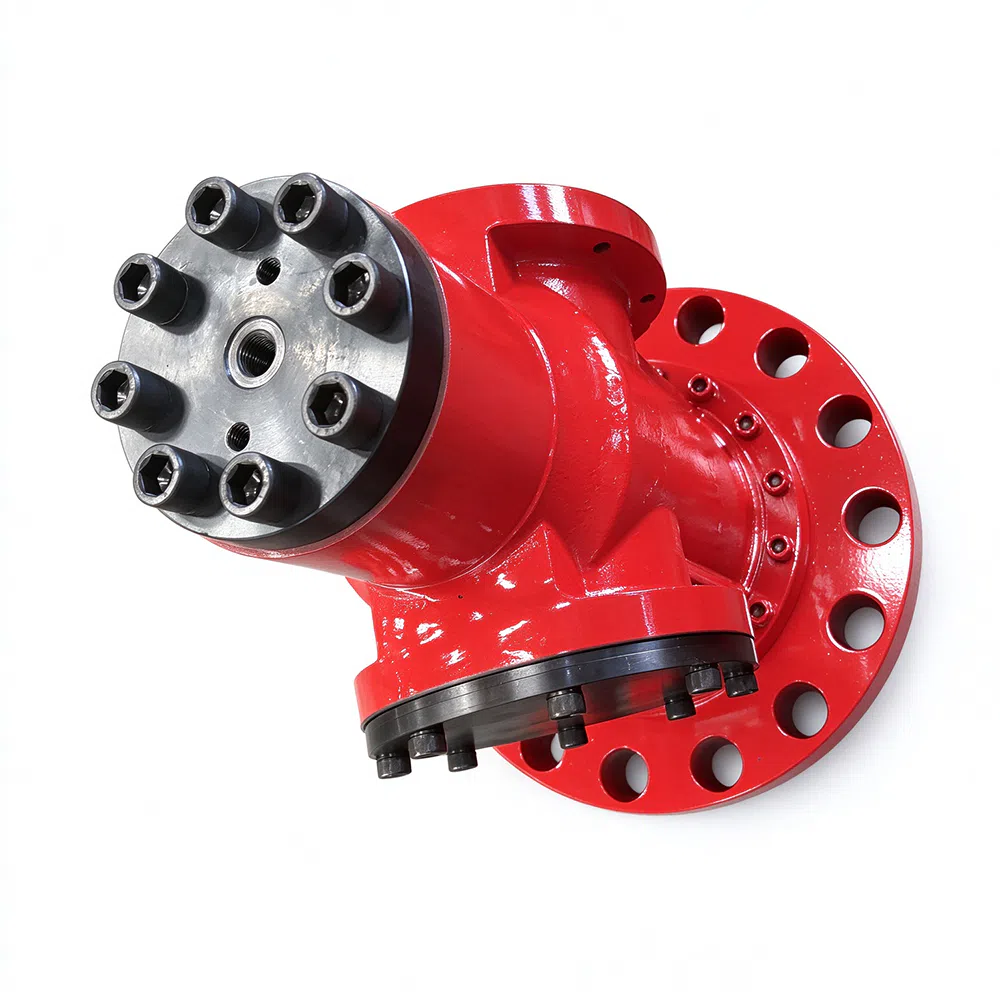

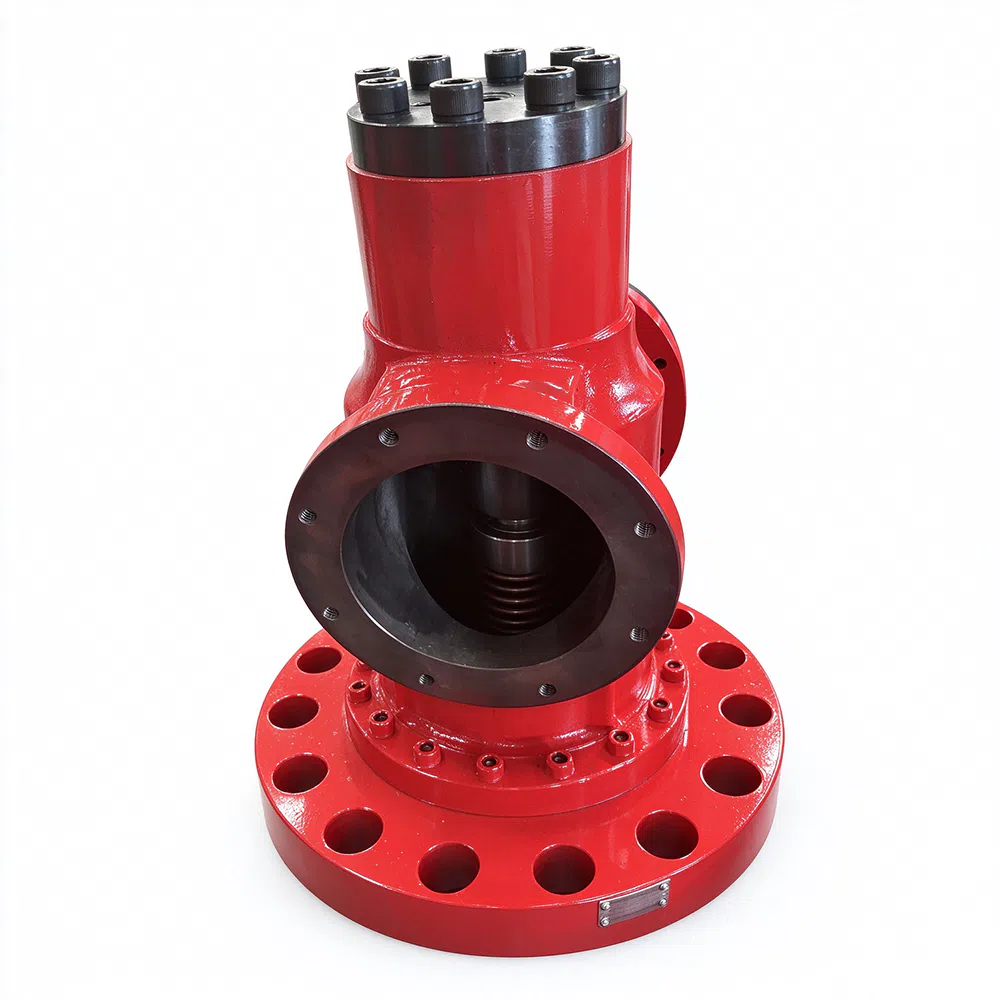

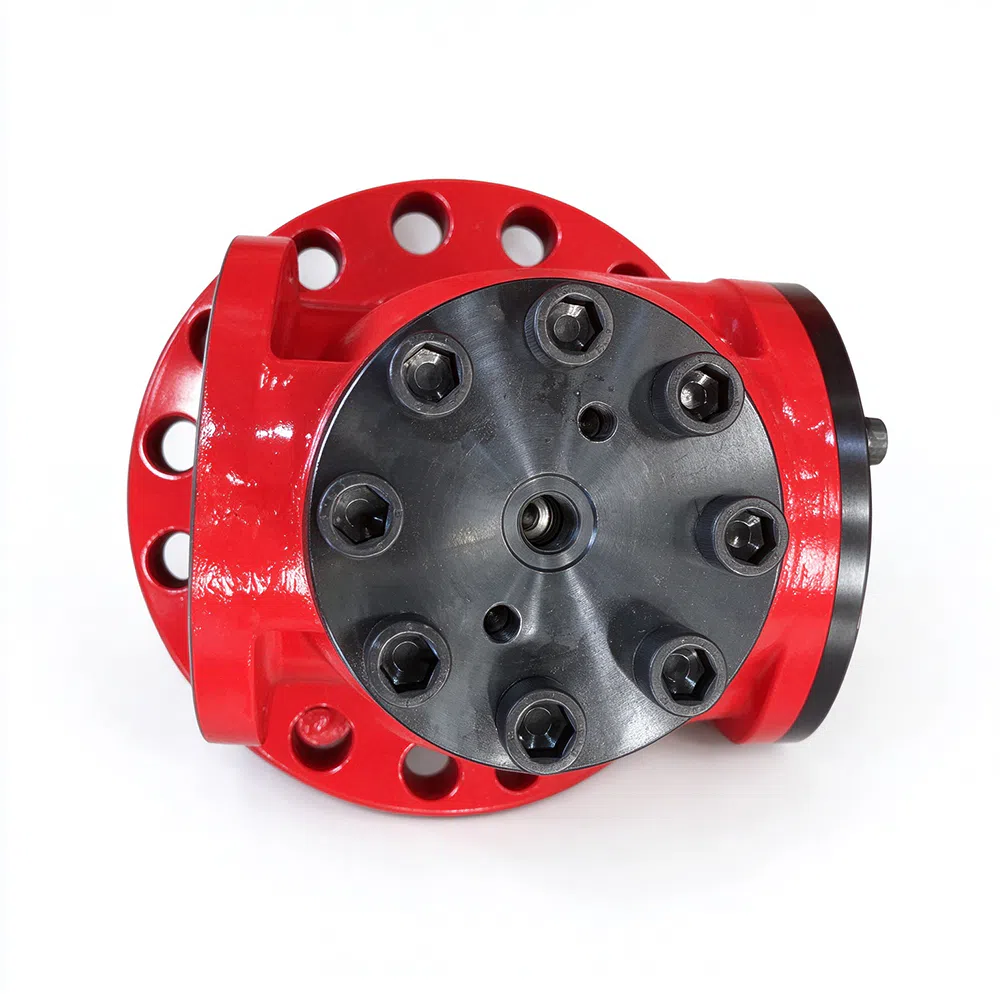

Válvula de pré-enchimento hidráulica da série TRCF

Baixa pressão de abertura com reposição fiável do carretel, elevada capacidade de grande caudal

Montagem em conduta com flange, a Porta A pode ser selecionada em qualquer lado para fácil instalação e manutenção

Tamanho nominal DG100‑DG300, pressão máxima de trabalho de 320 bar para equipamento hidráulico de serviço pesado

Opcional com / sem pré‑descompressão, requisitos personalizados são aceitáveis

Destaques do Produto

A porta A pode ser orientada em qualquer lado; acessórios de flange de solda e flange cega disponíveis para um layout de tubulação flexível

Pressão de abertura ultrabaixa de até 0,2 bar, excelente autoescorvamento e resposta rápida ao curso de marcha lenta

Corpo de válvula integrado para serviço pesado, alta rigidez para extrusoras e grandes prensas hidráulicas de forjamento

Caminho de fluxo otimizado para alta vazão com baixa queda de pressão, melhorando a velocidade de avanço rápido e retorno do cilindro

Estrutura tipo poppet normalmente fechada, desempenho de vedação excepcional e boa capacidade de retenção de pressão

Instalação vertical suportada; parâmetros personalizados e interfaces de conexão para máquinas não padronizadas

Válvula de pré-enchimento hidráulica.webp

Destaques do Produto

Tamanho	Peso(Kg)	C	D	E	F	L	D7	D8H7	D9	T	G	R	Parafuso de fixação
100	80	168	200	250	300	146	M30	200	200	100	116	12	M30*90
125	124	202	240	300	370	174	M36	240	240	125	142	12	M36*110
150	180	242	290	352	405	200	M36	290	290	155	170	15	M36*120
200	318	274	380	445	520	260	M42	380	380	200	222	18	M42*160
250	464	314	430	515	590	316	M42	430	430	250	276	24	M42*180
300	1012	382	530	640	730	378	M52	530	530	300	328	24	M52*200

Tamanho	S	H	H1	H2	T1	T2	T3	MN	Anel O	Anel lateral	Junta de tubo
100	130	387	224	92	50	4	60	8-M10	200*5.7	190.82002	10/M14*1,5
125	153	452	240	100	70	4	70	8-M12	240*5.7	230.82402	14/M18*1.5
150	182	515	280	122.5	80	4	70	8-M12	290*5.7	280.82902	14/M18*1.5
200	230	652	345	144	100	5	85	8-M16	380*5.7	370.83802	14/M18*1.5
250	286	750	420	156	100	5	85	8-M16	430*5.7	420.84302	18/M22*1.5
300	340	885	500	171	100	6	105	12-M20	506.86*6.99	518.25302	22/M27*2

Notas:

1. Requisitos de instalação: Recomendamos a instalação vertical.

2. Requisitos especiais: Se o usuário tiver requisitos especiais quanto à função da válvula, parâmetros, forma e dimensões da conexão de instalação, pedidos especiais

podem ser feitos.

3. Fornecemos aos usuários um flange de solda e um flange cego. Os usuários podem escolher qualquer lado como porta A conforme necessário.

4. Recomendamos usar parafusos padrão de alta resistência de grau 10.9 para a fixação. Se precisar de parafusos de rosca fina, observe o passo.
