Características do Produto
Estrutura de combinação monobloco e sanduíche, combinação flexível personalizável de acordo com as demandas de trabalho
Compensação de pressão de carga, distribuição independente de fluxo com detecção de carga
Disponível com controle piloto hidráulico, controle proporcional elétrico ou controle por interruptor liga/desliga
Sequência de prioridade operacional ajustável para cada seção de válvula
Limitação da pressão máxima do sistema por meio de válvula de alívio de pressão LS
Proteção contra sobrecarga do atuador e ajuste de pressão secundária por válvula de alívio de pressão secundária
Baixa queda de pressão, consumo de combustível reduzido
Controle preciso, desempenho proporcional estável, operação suave e confortável
Alta precisão de repetibilidade e baixa histerese
Código de encomenda

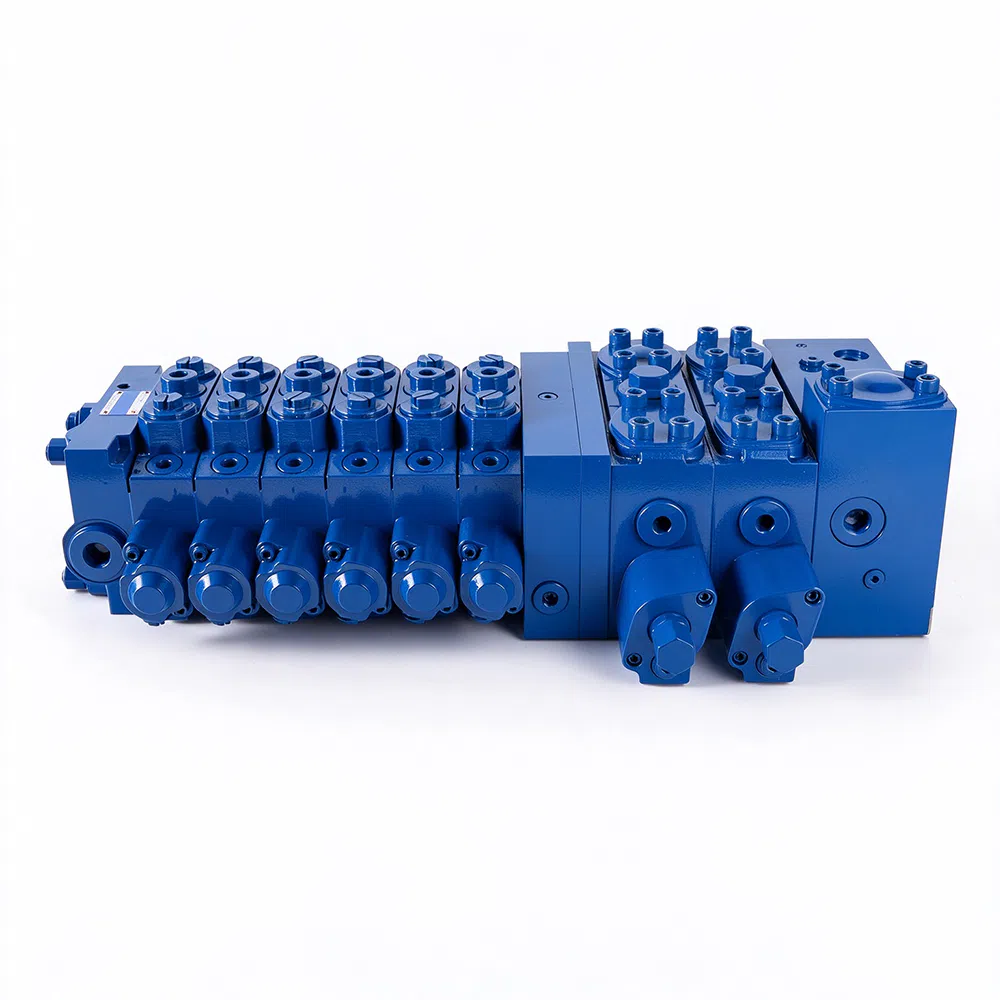

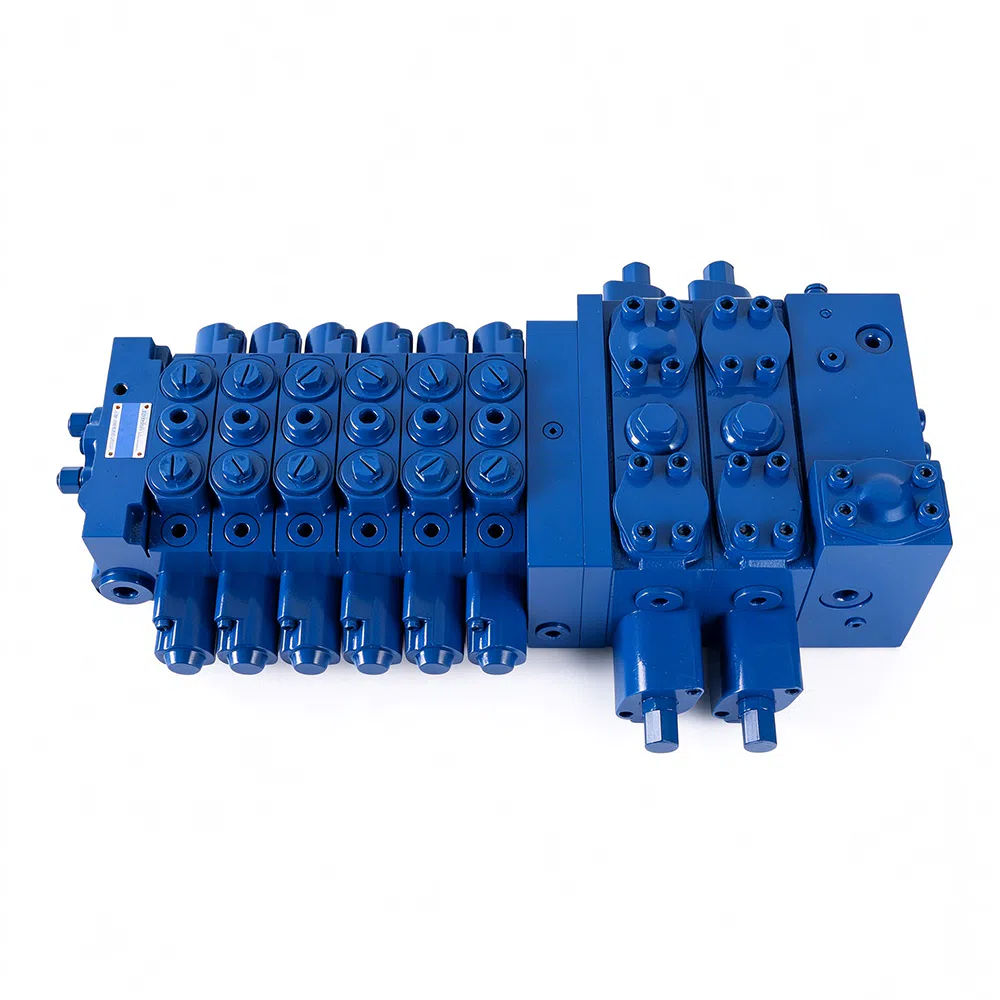

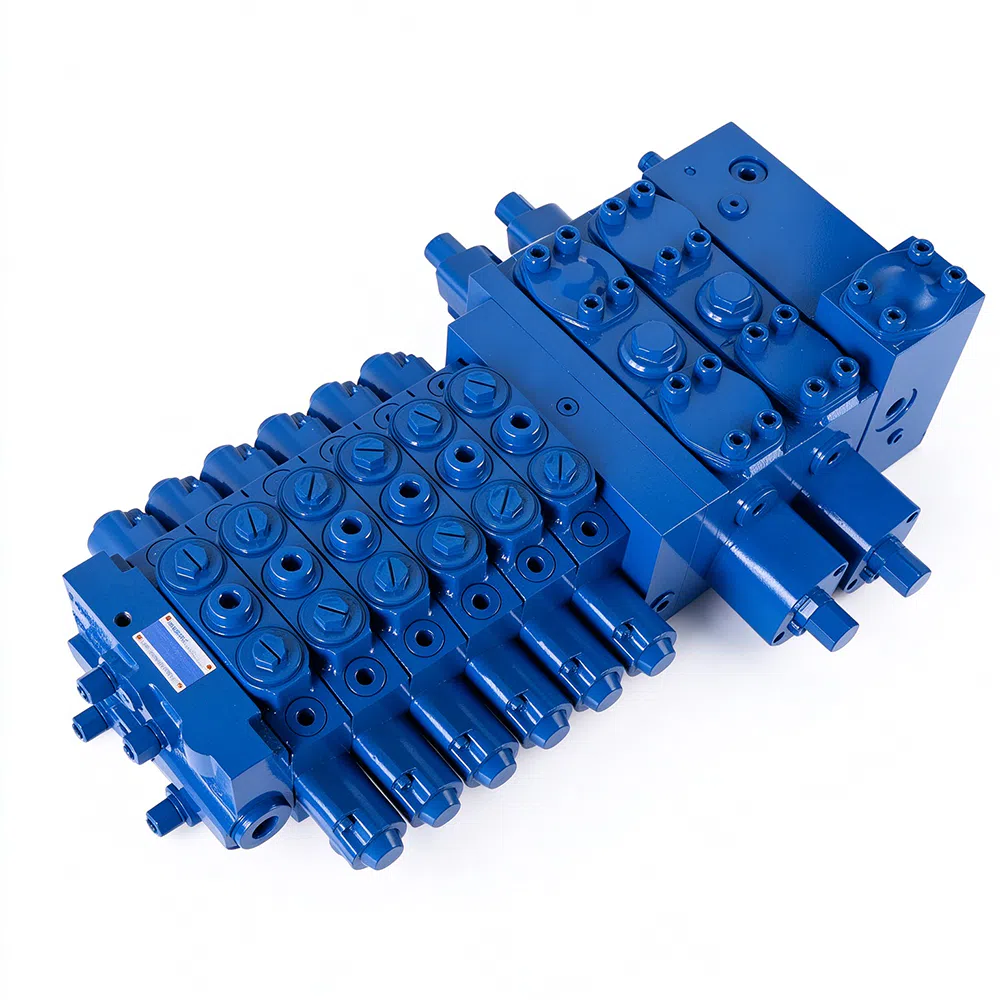

Bloco de Controlo Móvel de Partilha de Fluxo da Série TRM25 (M7-22)
1.Série de produtos TRM25 (tamanho 22), vazão máx.: porta de entrada 420 l/min, porta de trabalho 400 l/min
2. Tipo de bomba:
B. Bomba de deslocamento variável sensível à carga
D. bomba de deslocamento fixo, bomba de potência constante, bomba de pressão constante,
bomba proporcional elétrica
3. Tipo de controle:
X. controle piloto
S. operação manual
H. Controle combinado piloto e manual
4. Tipo de controlo elétrico
E24 controlo proporcional elétrico 24 V CC
E12 controlo proporcional elétrico 12 V CC
G24 controlo elétrico por interruptor 24 V CC
G12 controlo elétrico por interruptor 12 V CC
Sem tipo de controlo elétrico, omitido
5. Número de seções de trabalho: por exemplo, “08” representa 8 seções de trabalho
na válvula
6. Identificação do usuário
7. Código da série de design
Especificações Técnicas
Bloco de controle móvel com compartilhamento de fluxo da série TRM25 (M7-22)
| Item | Parâmetro |
|---|---|
| Série de produtos | TRM25 |
| Combinação | Monobloco de 3 seções e uma combinação de seção única |
| Tamanho | 22 |
| Vazão máx. (L/min) | Porta P: 420 Porta A/B: 400 (função J), 350 (função E) |
| Pressão máx. (bar) | Porta P: 380 Porta A/B: 420 Porta T: 30 |
| Pressão piloto（bar） | ≤ 35 |
| Faixa de temperatura (℃) | −20 ... +90 |
| Meio de trabalho | Óleos minerais (HL, HLP) de acordo com a DIN 51 524 |
| Faixa de viscosidade（mm²/s） | 2,8 ... 380 |
| Grau de contaminação admissível | Grau máximo admissível de contaminação: classe 9 NAS1638 |
| Peso (kg) — monobloco de 3 seções | 64 |
| Peso (kg) — bloco direcional de seção única | 19.5 |
| Peso (kg) — tampa frontal e traseira | 3.7 |
| Peso (kg) — bloco de válvulas combinado para bombas duplas | 20 |
| Porta — P | SAE 1 1/4 pol 6000 PSI |
| Porta — T, K | SAE 1 1/4 pol 3000 PSI |
| Porta — A, B | SAE 1 pol 6000 PSI |
| Porta — a, b, LS, MP, MLS | G1/4 |
Dados elétricos
| Item | Válvula piloto de liga-desliga | Válvula piloto proporcional | ||
|---|---|---|---|---|
| Voltagem | 12 VCC | 24 VCC | 12 VCC | 24 VCC |
| Resistência elétrica (abaixo de 20 °C) | 8,15 Ω ±5% | 32,5 Ω ±5% | 4,72 Ω ±5% | 20,8 Ω ±5% |
| Corrente de controle | — | — | 0–1500 mA | 0–750 mA |
| Conector | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P | Deutsch DT04–2P |
| Classe de proteção | IP69k | IP69k | IP69k | IP69k |
