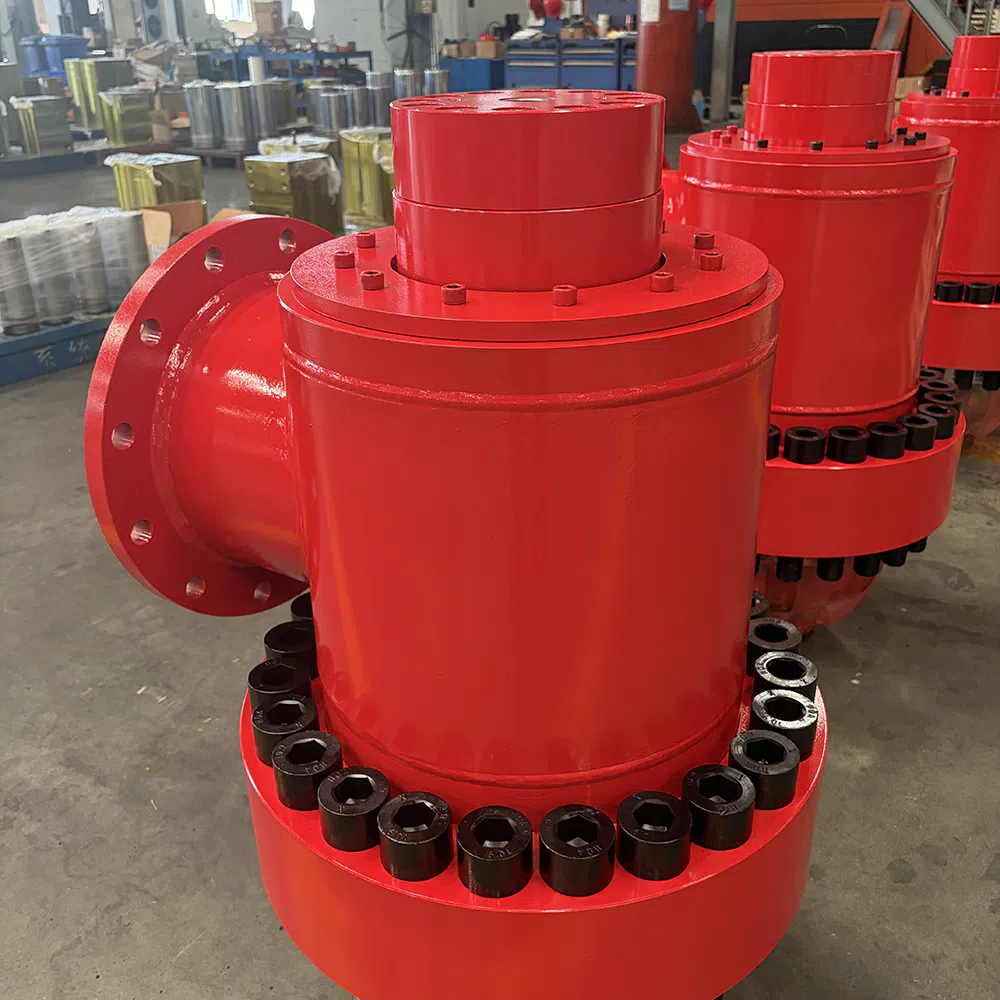

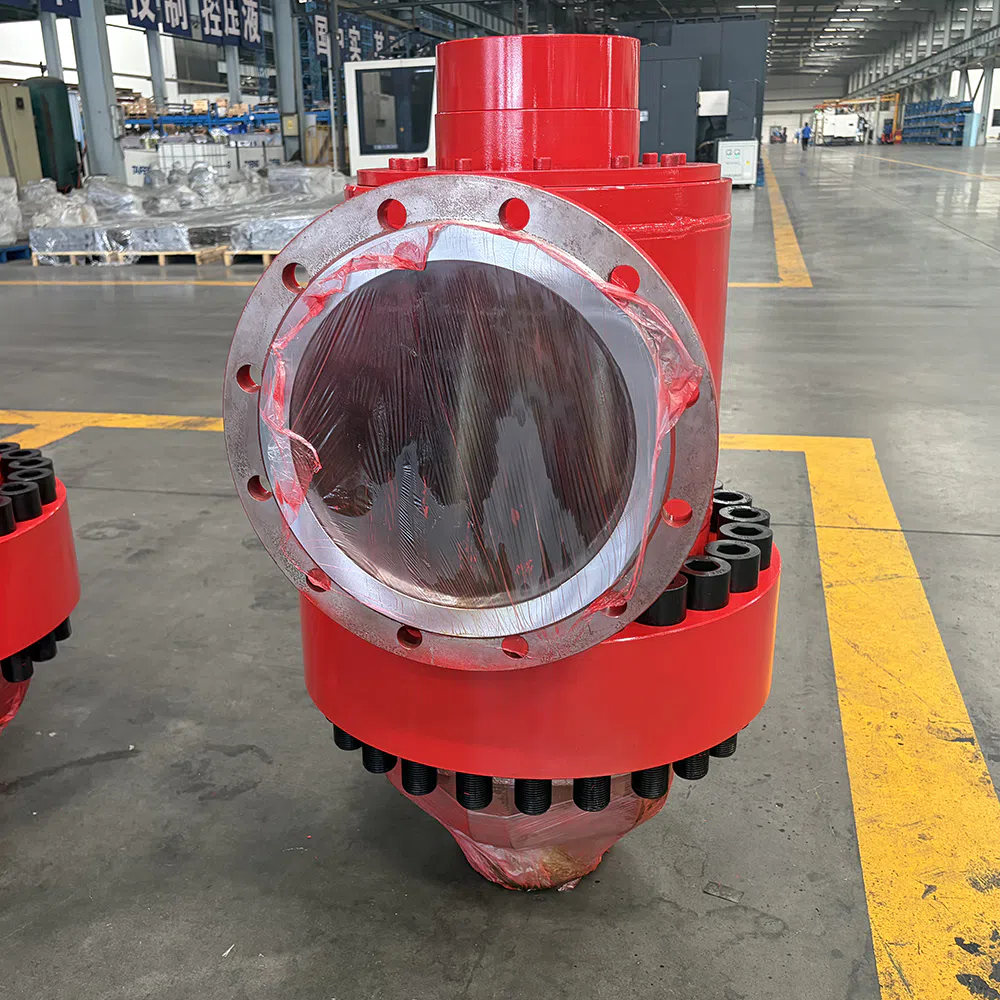

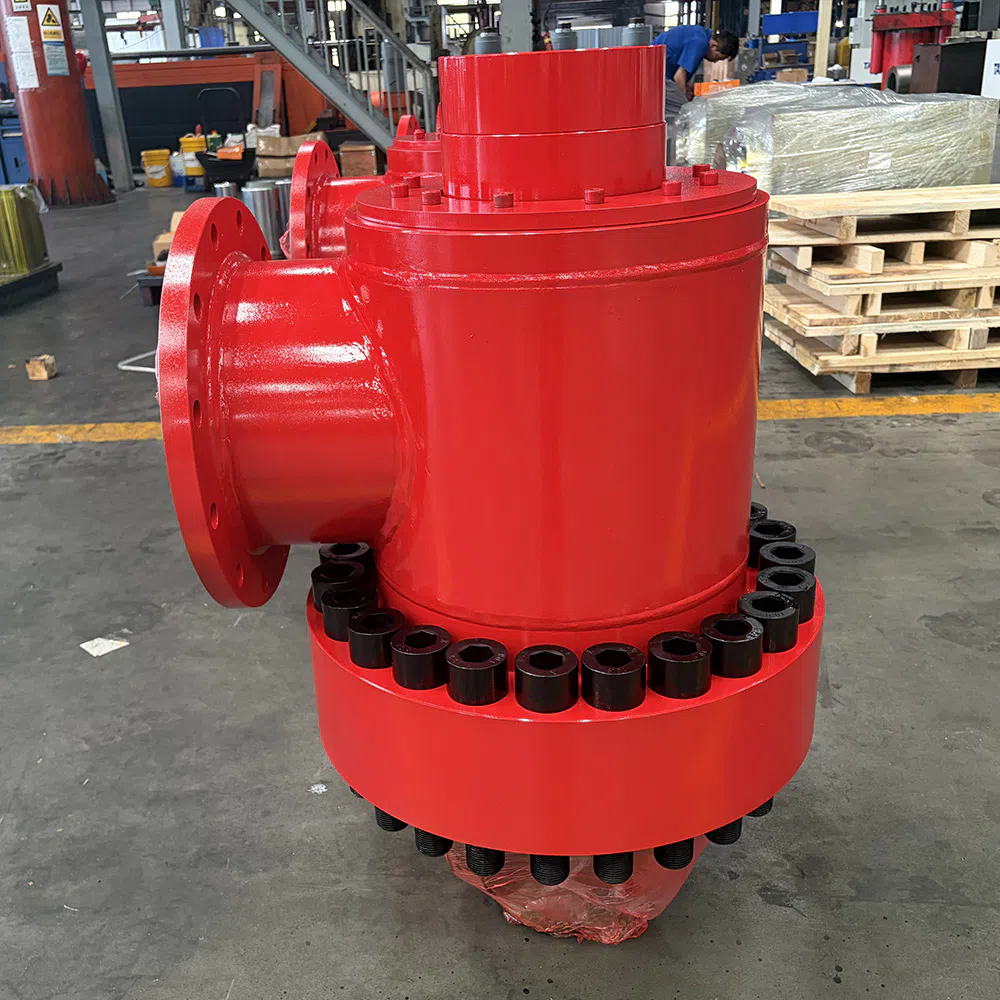

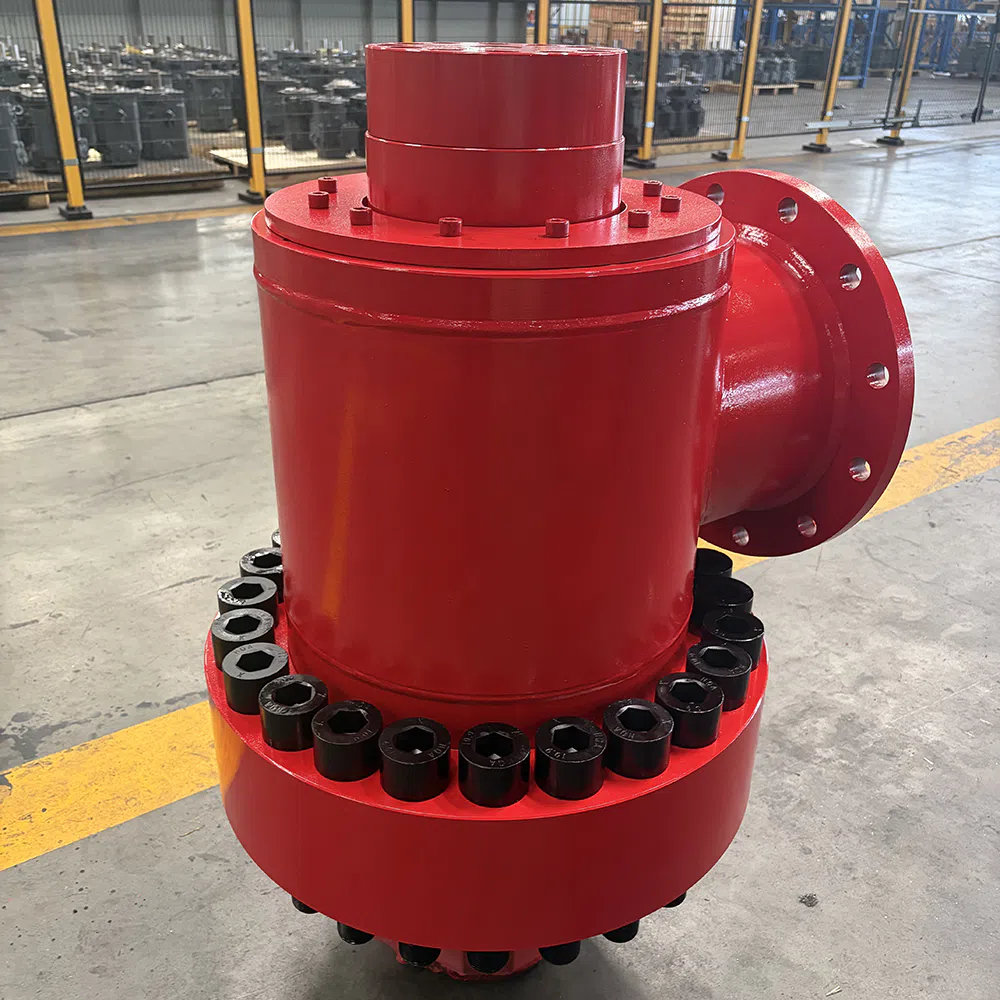

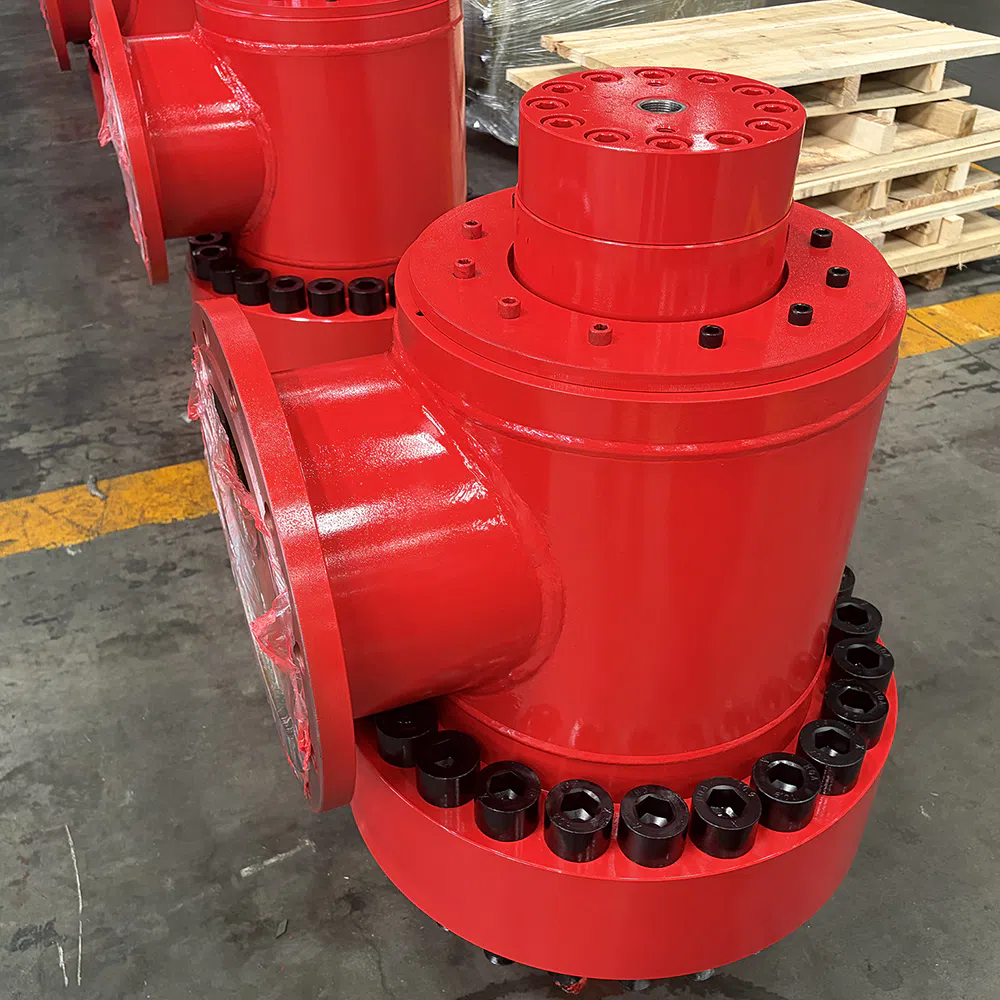

Destaques do Produto
substituição direta para válvulas de pré-enchimento importadas
Baixa pressão de abertura com excelente desempenho de autoescorvamento, caminho de fluxo suave otimizado e baixa resistência ao fluxo
Função opcional de pré-descompressão ou sem pré-descompressão, válvula solenoide é opcional
Duas opções de montagem: Tipo‑B (fundo do cilindro com carcaça), Tipo‑J (submerso no tanque de pré-enchimento)
Pressão máxima de trabalho 320 bar, tamanho nominal DG100‑DG400, adequado para condições de alto fluxo
Estrutura compacta e reposição confiável, ideal para prensas hidráulicas e de forjamento de grande porte
Funções, parâmetros e formas de montagem personalizados disponíveis; instalação vertical recomendada
Especificações Técnicas
Precauções de instalação:Válvula de pré-enchimento tipo DG100-DG250b, ao instalar, o parafuso sob a porta A deve ser instalado por último. Ao instalar o parafuso aqui, primeiro solte o parafuso da placa de pressão, gire suavemente a carcaça até um determinado ângulo (para facilitar a instalação) e, em seguida, instale-o. Após a conclusão da instalação, reposicione a carcaça e aperte novamente o parafuso da placa de pressão. Como há vedações nas partes superior e inferior da carcaça, tenha cuidado ao girar para evitar danificar as vedações.
| Tamanho | Peso(Kg) | D1 | D2 | D3H7f7 | D4 | D5 | D7 | D8 | D9 | D10 | D11 | L1 | L2 | Junta de tubo |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 75 | 280 | 250 | 140 | 125 | M20 | 210 | 180 | 158 | 18 | 178 | 215 | 18 | 14/M18*1.5 |
| 125 | 130 | 370 | 310 | 175 | 156 | M24 | 245 | 210 | 185 | 18 | 222 | 245 | 30 | 14/M18*1.5 |
| 160 | 200 | 440 | 380 | 220 | 195 | M30 | 280 | 240 | 210 | 23 | 280 | 284 | 32 | 14/M18*1.5 |
| 200 | 370 | 540 | 470 | 270 | 242 | M36 | 335 | 295 | 265 | 23 | 320 | 324 | 34 | 14/M18*1.5 |
| 250 | 620 | 620 | 540 | 335 | 300 | M42 | 405 | 355 | 325 | 26 | 370 | 370 | 32 | 14/M18*1.5 |
| Tamanho | H1 | H2 | H3 | H4 | H5 | H6 | T1 | T2 | T3 | S | N1 | N2 | Anel O | Anel lateral | Parafuso de fixação |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 328 | 242 | 68 | 163 | 23 | 61.4 | 4 | 25 | 35 | 20 | 16 | 8 | 129,54*5,33 | 140131.61.52 | M20*100 |
| 125 | 397 | 267 | 80 | 180 | 28 | 75 | 4 | 30 | 42 | 26 | 16 | 8 | 164.47*5.33 | 175166.61.52 | M24*120 |
| 160 | 469 | 318 | 100 | 220 | 32 | 85 | 4 | 35 | 52 | 34.5 | 16 | 8 | 208.92*5.33 | 220211.61.52 | M30*150 |
| 200 | 600 | 425 | 120 | 280 | 35 | 94 | 4 | 38 | 55 | 54 | 16 | 12 | 253.37*5.33 | 270261.61.52 | M36*170 |
| 250 | 678 | 500 | 160 | 350 | 40 | 103 | 5 | 43 | 63 | 67 | 16 | 12 | 316.87*6.99 | 323.73352.5 | M42*220 |
Notas:
1. Requisitos de instalação: Recomendamos a instalação vertical.
2. Requisitos especiais: Se o usuário tiver requisitos especiais quanto à função, parâmetros, forma e dimensões da conexão de instalação da válvula, um pedido especial pode ser feito.
3. Temos parafusos de alta resistência grau 10.9 para fixação. Se precisar de parafusos com outros passos, indique o passo.
