Visão Geral

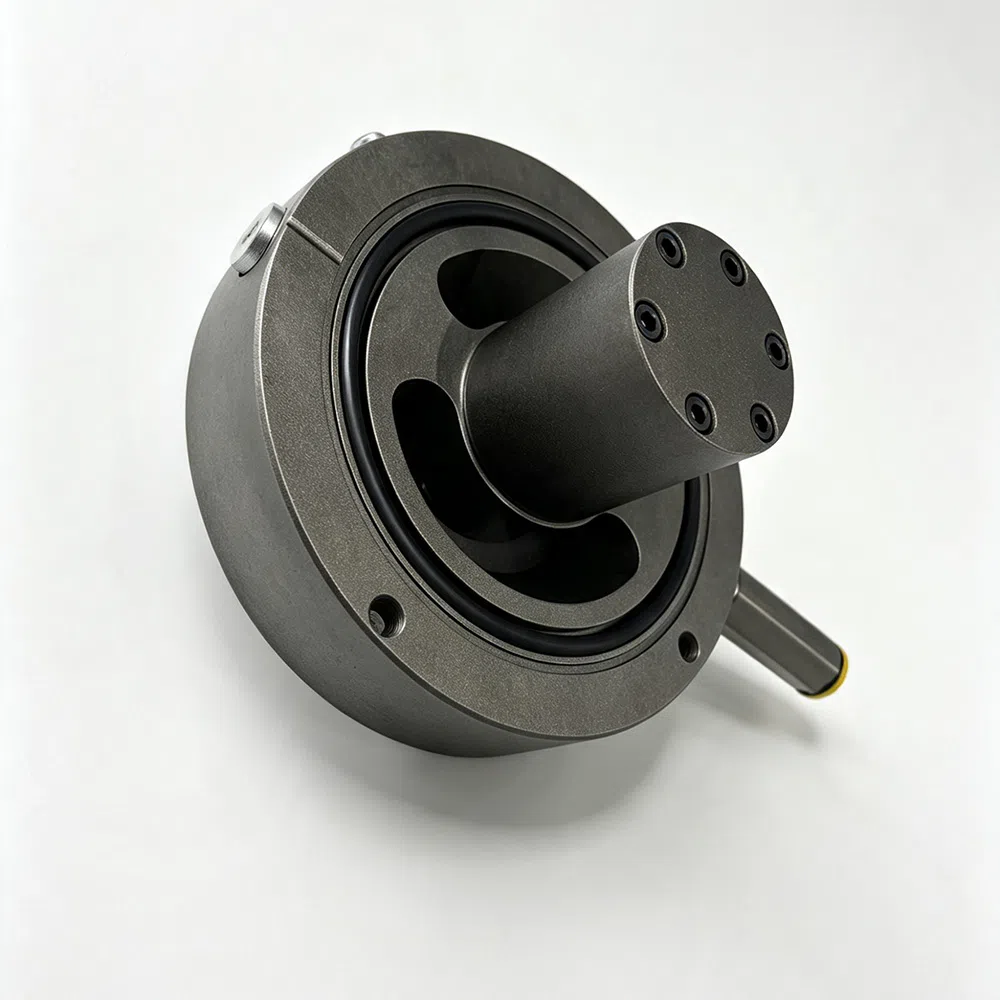

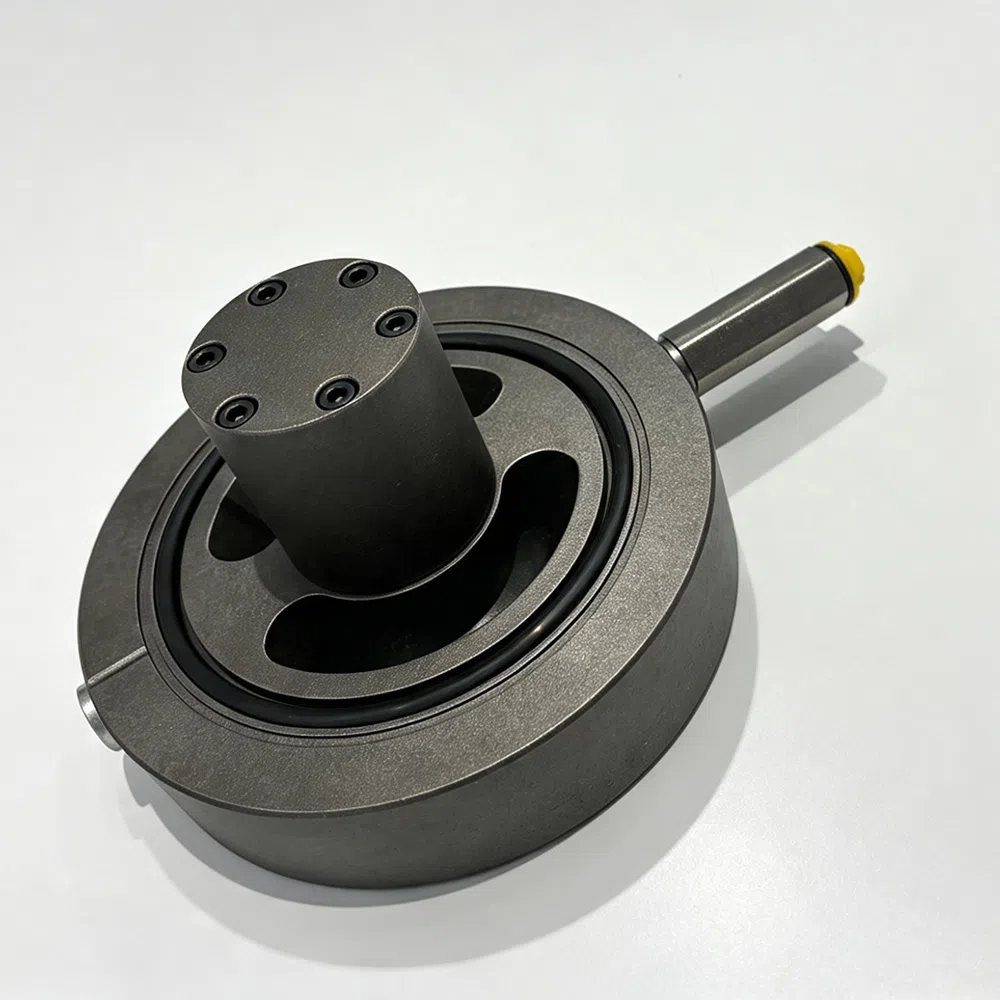

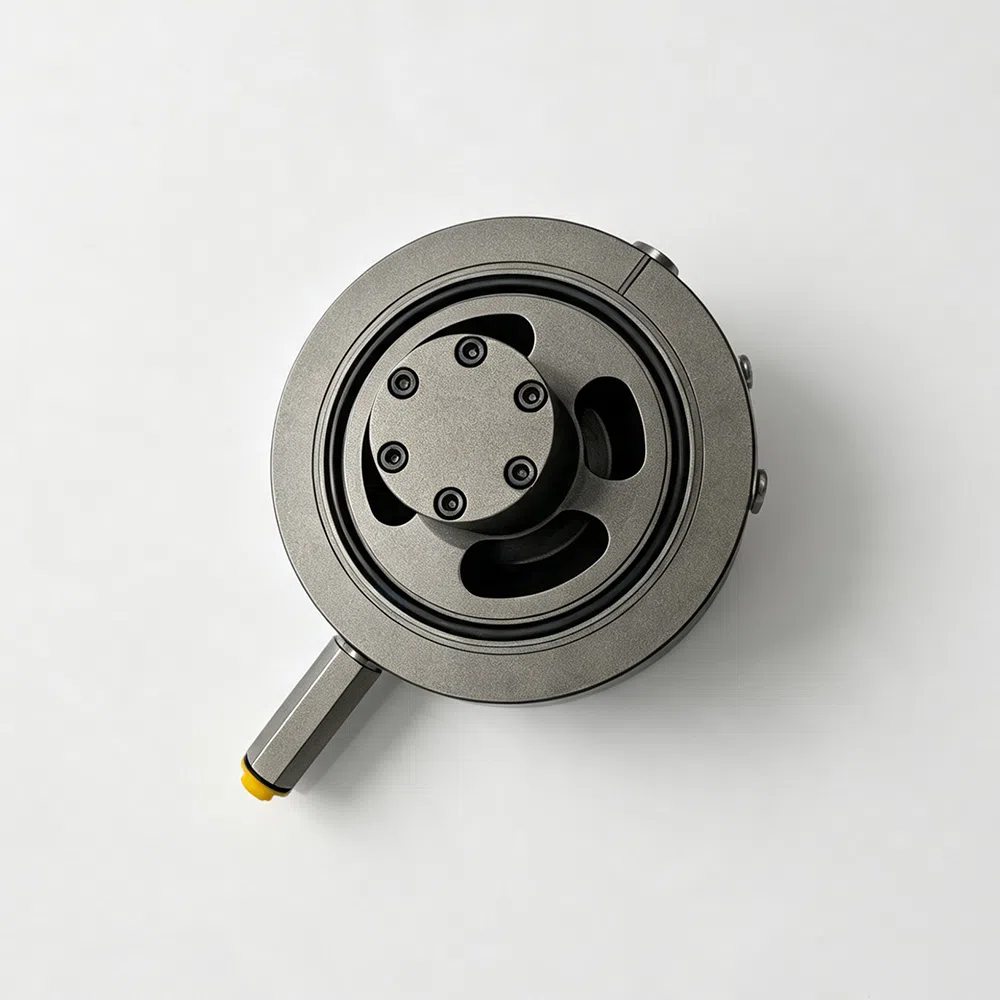

A válvula de enchimento da série STF pertence à categoria das válvulas de retenção, sendo principalmente utilizada para enchimento ou drenagem de grande caudal em câmaras de êmbolo de vários cilindros de óleo, a fim de aumentar a sua velocidade em vazio e a velocidade de retorno. Pode ser instalada na tubagem através de empilhamento de flanges de alta pressão, pelo que a instalação e a manutenção são muito convenientes, podendo substituir produtos importados. Esta série de válvulas de enchimento é normalmente fechada, e o seu princípio de funcionamento é semelhante ao das válvulas de retenção comandadas hidraulicamente. O sentido de fluxo A → B pode fluir livremente, enquanto o sentido de fluxo B → A é controlável. Quando existe pressão de comando na porta X, a válvula de retenção abre e B → A fica ligado. Quando a pressão na porta X é aliviada, a válvula de retenção fecha e B → A fica bloqueado.
| Dados Técnicos | ||||
|---|---|---|---|---|
| Porta de óleo | A | B | X1 | X2 |
| Pressão nominal ( bar ) | 16 | 320 | 200 | 200 |
| Pressão de abertura ( bar ) | 0.5 | |||
| Fluido de trabalho | Óleo hidráulico à base de minerais | |||
| Intervalo de temperatura do óleo( ℃ ) | -20~+60 | |||
| Faixa de viscosidade (mm²/s) | 2,8~380 | |||
| Limpeza do óleo | O nível máximo de contaminação permitido do óleo é NAS 1638 Classe 9. Recomendamos uma taxa mínima de filtração de B₁₀≥75. |
Descrição do modelo
Válvula de pré-enchimento tipo STF, válvula de pré-enchimento hidráulica para prensa hidráulica, alto fluxo, vedação confiável, enchimento e retorno de óleo rápidos. Adequada para máquina de dobra, máquinas de forjamento, sistema hidráulico. Especificações personalizadas disponíveis.
| Tamanho | H1 | H2 | H3 | D1 | D2 | D3 (anel de vedação) | D4 | D5 | D6 | D7 |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 27 | 55 | 16 | 34 | 43 | 50,39*3,53 | 93 | G1/4 | 110 | 4-M16 |
| 40 | 28 | 60 | 16.5 | 39 | 54 | 63,09*3,53 | 108 | G1/4 | 125 | 4-M16 |
| 50 | 29 | 72 | 17 | 46 | 73 | 82,14*3,53 | 128 | G1/4 | 145 | 8-M16 |
| 63 | 33.5 | 83 | 22 | 50 | 86 | 94,62*5,33 | 143 | G1/4 | 160 | 8-M16 |
| 80 | 38.5 | 97 | 27 | 56 | 108 | 116,84*5,33 | 169 | G1/4 | 190 | 8-M20 |
| 100 | 44 | 118 | 32 | 69 | 132 | 142,24*5,33 | 212 | G1/4 | 240 | 8-M27 |
| 125 | 51 | 155 | 39 | 88 | 170 | 183,52*5,33 | 248 | G1/4 | 280 | 8-M30 |
| 160 | 70 | 233 | 55 | 120 | 215 | 227,97*5,33 | 310 | G1/4 | 345 | 12-M33 |
