Visão geral do produto
Nossos blocos manifold hidráulicos (também conhecidos como blocos de válvulas ou blocos de controle integrados) são componentes usinados com precisão, projetados para consolidar circuitos hidráulicos complexos em uma única unidade compacta. Ao integrar válvulas direcionais, de pressão e de controle de vazão em um único bloco sólido, ajudamos você a eliminar tubulações excessivas, reduzir pontos de vazamento e melhorar significativamente o tempo de resposta do sistema.
Como fabricante especializado de blocos de válvulas hidráulicas, oferecemos personalização completa — desde protótipos de peça única até produção em massa — com base em seus diagramas de circuito específicos ou modelos 3D.
Característica
O novo TLFA possui as seguintes características

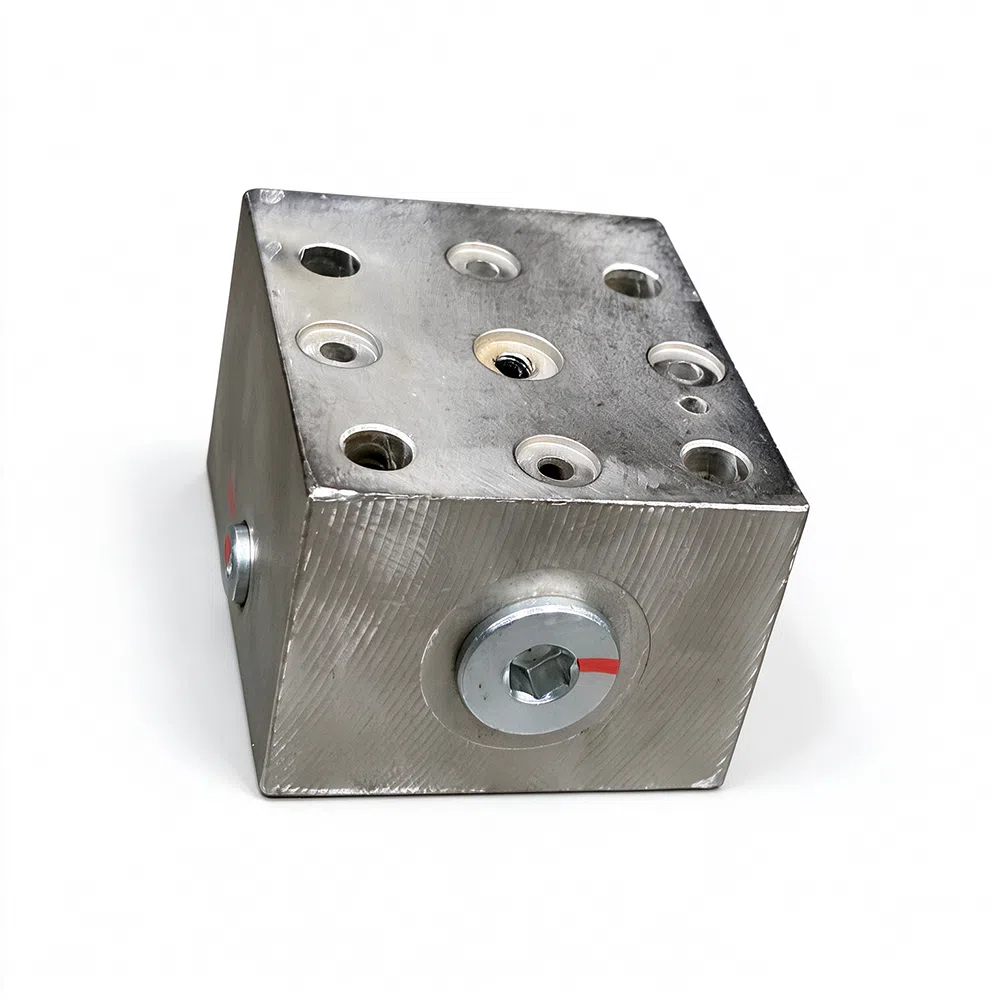

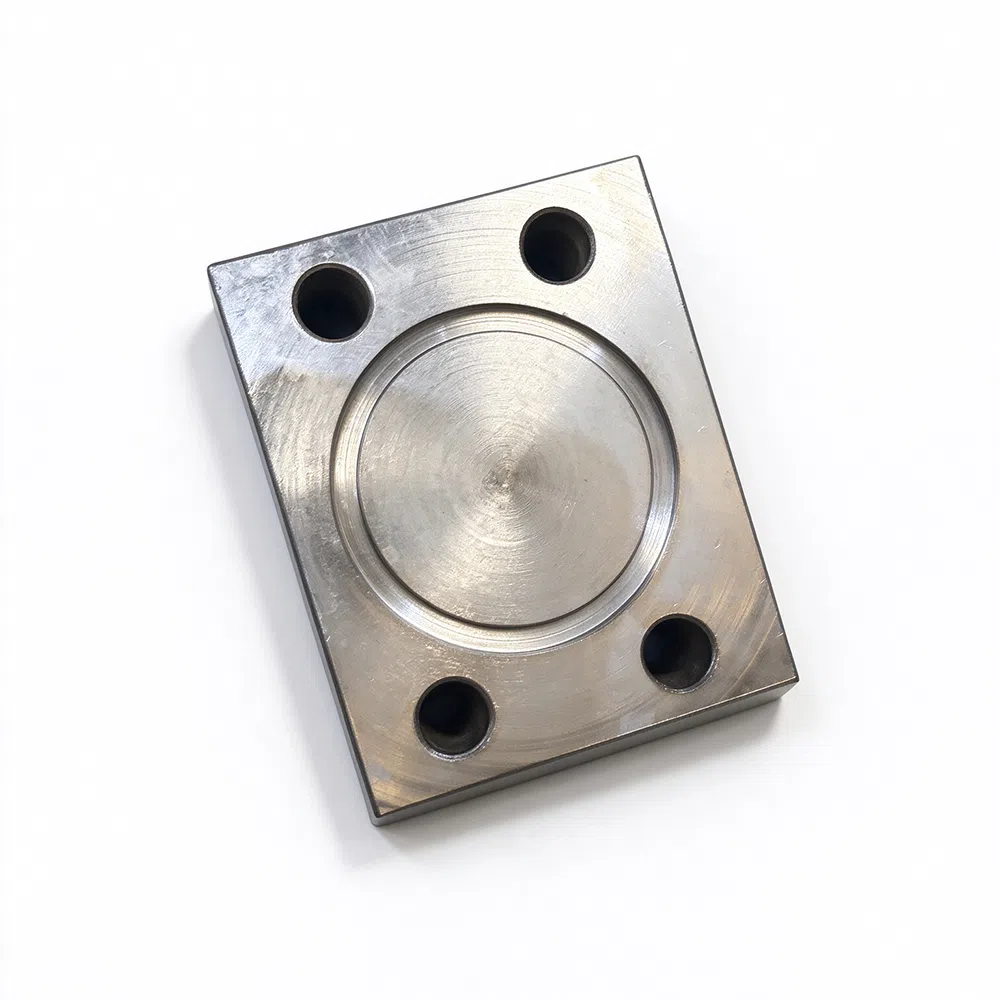

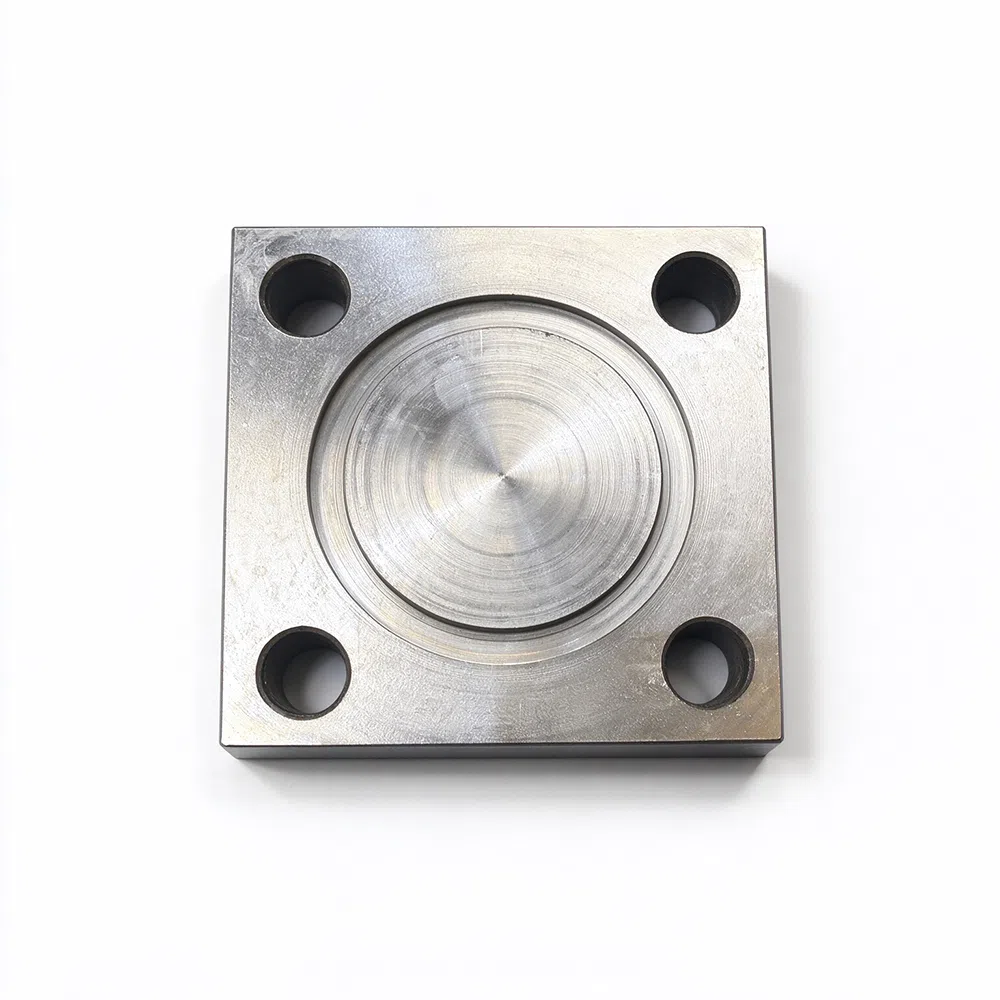

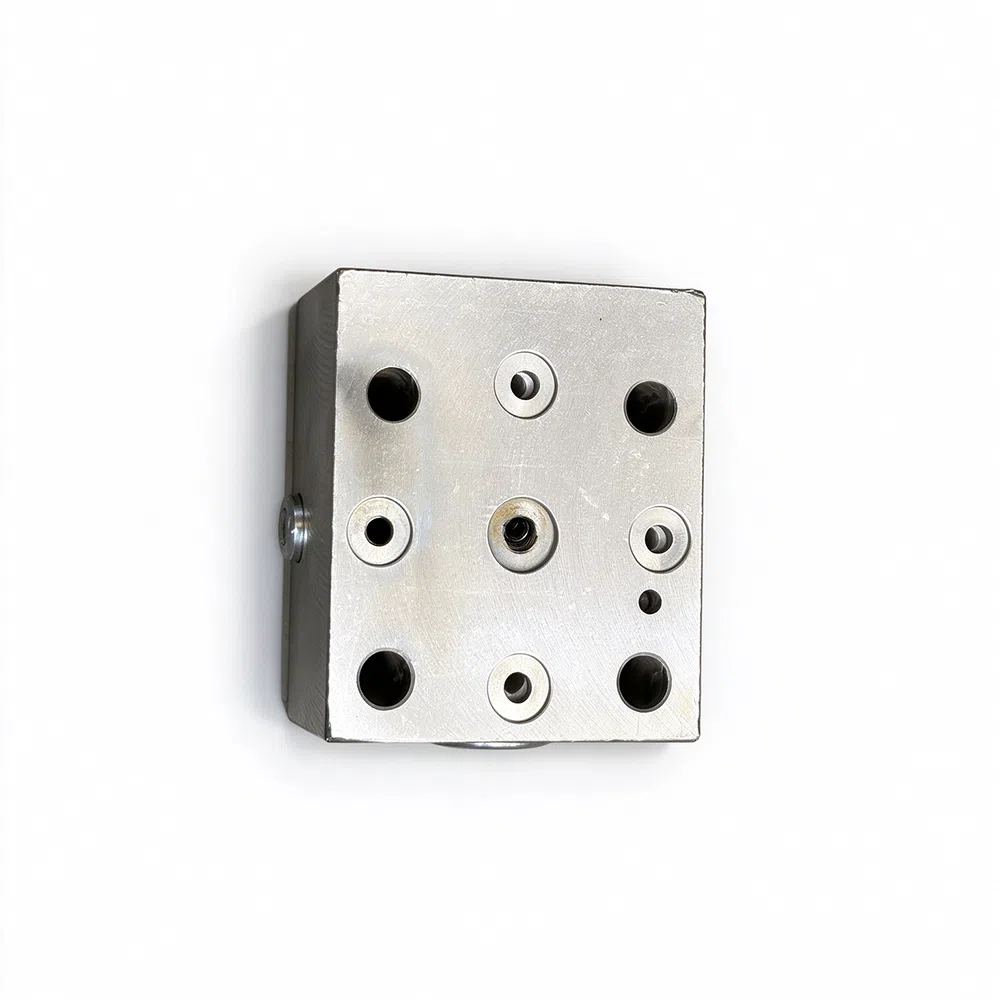

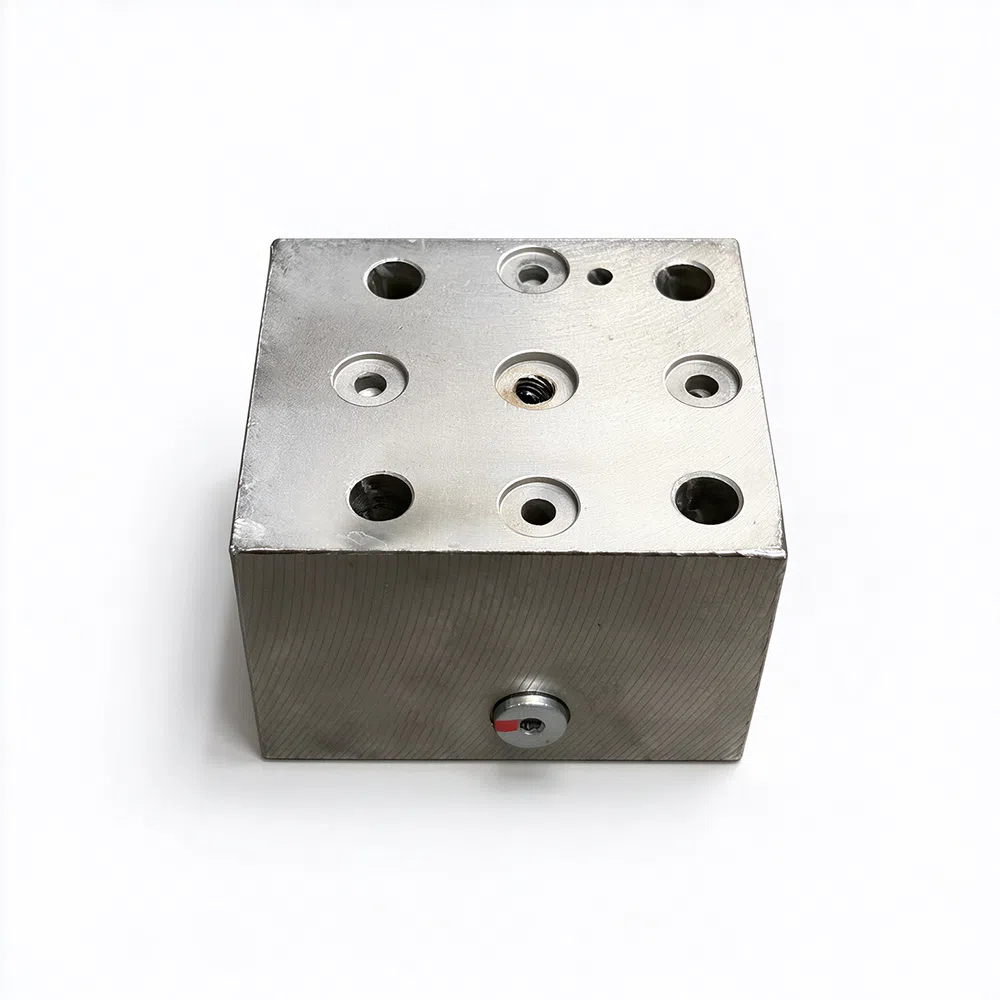

O design inovador na série TLFA de tampas de controlo é implementado. A válvula de cartucho roscada é amplamente utilizada no elemento de controlo piloto embutido, o que torna a estrutura da tampa de controlo mais racional e a utilização e manutenção mais convenientes. Disponível em várias configurações.
Pode escolher a placa de cobertura da válvula direcional de solenoide conectada à placa universal e da válvula modular de acordo com a IS04401-03/05, ou a placa de cobertura com válvula de cartucho roscada.
Geralmente, a superfície da tampa de controlo é niquelada quimicamente, pelo que possui elevada resistência à corrosão.
Descrição do modelo
Código de encomenda do cartucho de função de controlo de pressão
1. Código da tampa
TLFA - Tampa da válvula de cartucho De acordo com ISO7368
2. Diâmetro nominal
De acordo com ISO7368
(DIN24342)
016 － NG16 025 － NG25 032 － NG32 040 － NG40 050 － NG50 063 － NG63 080 － NG80 100 － NG100 125 － NG125 160 － NG160
Nota: NG125, NG160 não estão em conformidade com ISO/DIN; ao encomendar, contacte o departamento de marketing da Taifeng.
3. Símbolo de função
DB*– Válvula de alívio DBR*– Válvula de alívio com retenção DBW*– Válvula de alívio solenoide DBU – Válvula de alívio solenoide DBZ – Válvula de alívio reguladora de pressão de dois estágios
DBU2* – Válvula de alívio solenoide reguladora de pressão de dois estágios
DBEM – Válvula de alívio proporcional DB – Válvula redutora DBU – Válvula redutora proporcional DBWF – Válvula redutora solenoide DZ – Válvula de sequência
Nota: A válvula solenoide deve ser encomendada separadamente. O parafuso de fixação está incluído na lista.
4. Série de design
7X- Rosca MS no parafuso e na válvula solenoide piloto 6X- Rosca BS no parafuso e na válvula solenoide piloto
5. Rosca do tampão e do orifício
Nenhuma- Rosca MS na tampa final e no orifício de amortecimento SM- SAE para tampão, rosca MS no orifício de amortecimento
SN- SAE para tampão, rosca NPT no orifício de amortecimento
6. Faixa de pressão (bar)
025 － 3~25 050 － 5~50 100 － 10~100 200 － 120-200 315 － 160~315 350 － 180~350
7. Tamanho do orifício de amortecimento
Sem marca - Tamanho padrão do orifício Tamanho padrão do orifício de amortecimento da instalação do novo produto antes de sair da fábrica está na página
A-6, outros tamanhos e posições do orifício de amortecimento precisam ser acordados junto ao departamento de marketing da Taifeng. Orifício de amortecimento não padrão
deve especificar o layout da porta e a dimensão de amortecimento.
8. Componentes de vedação
material Sem marca - NBR V- Viton
