visão geral

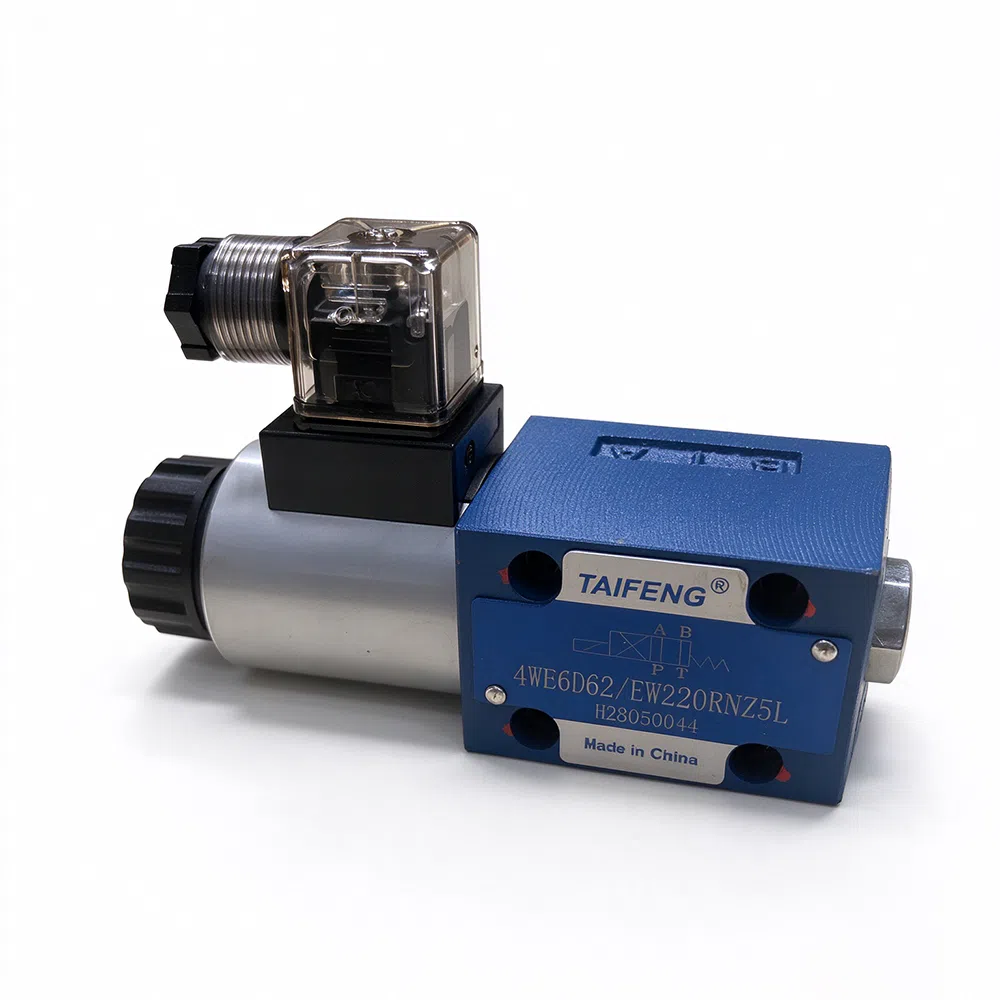

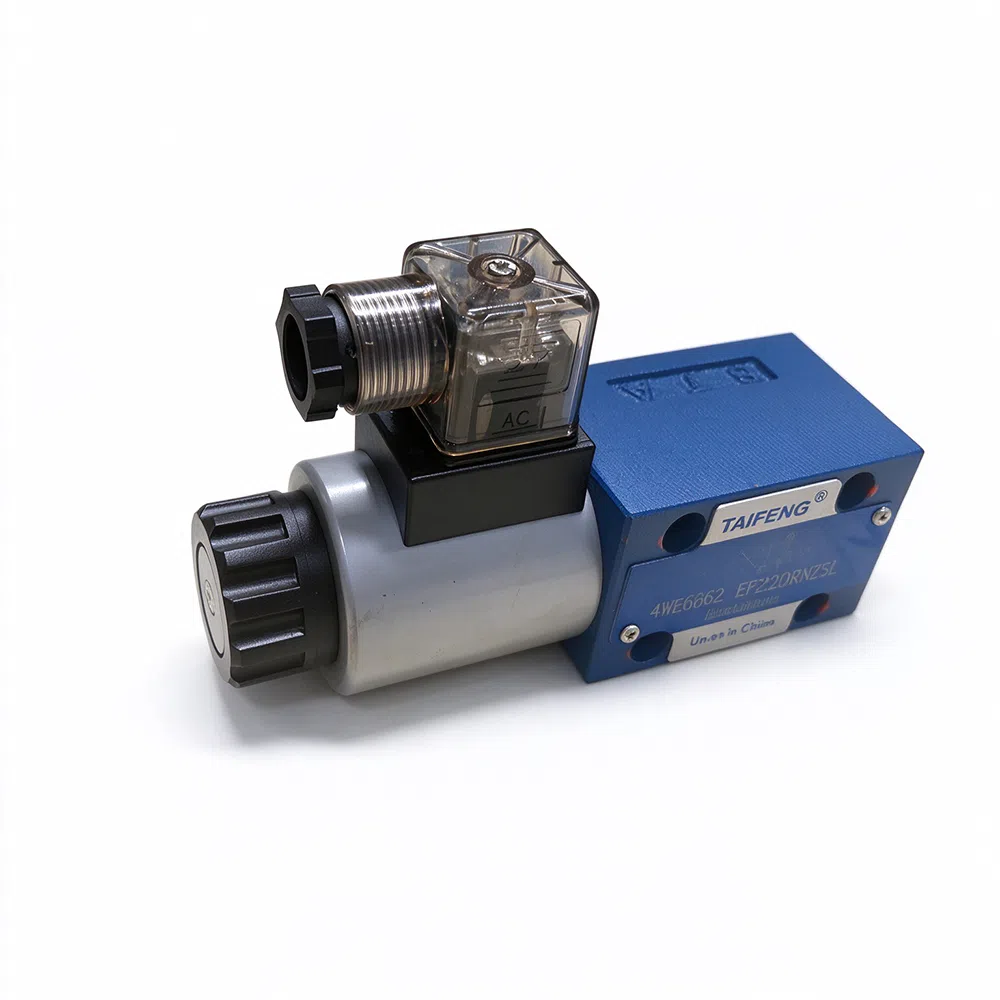

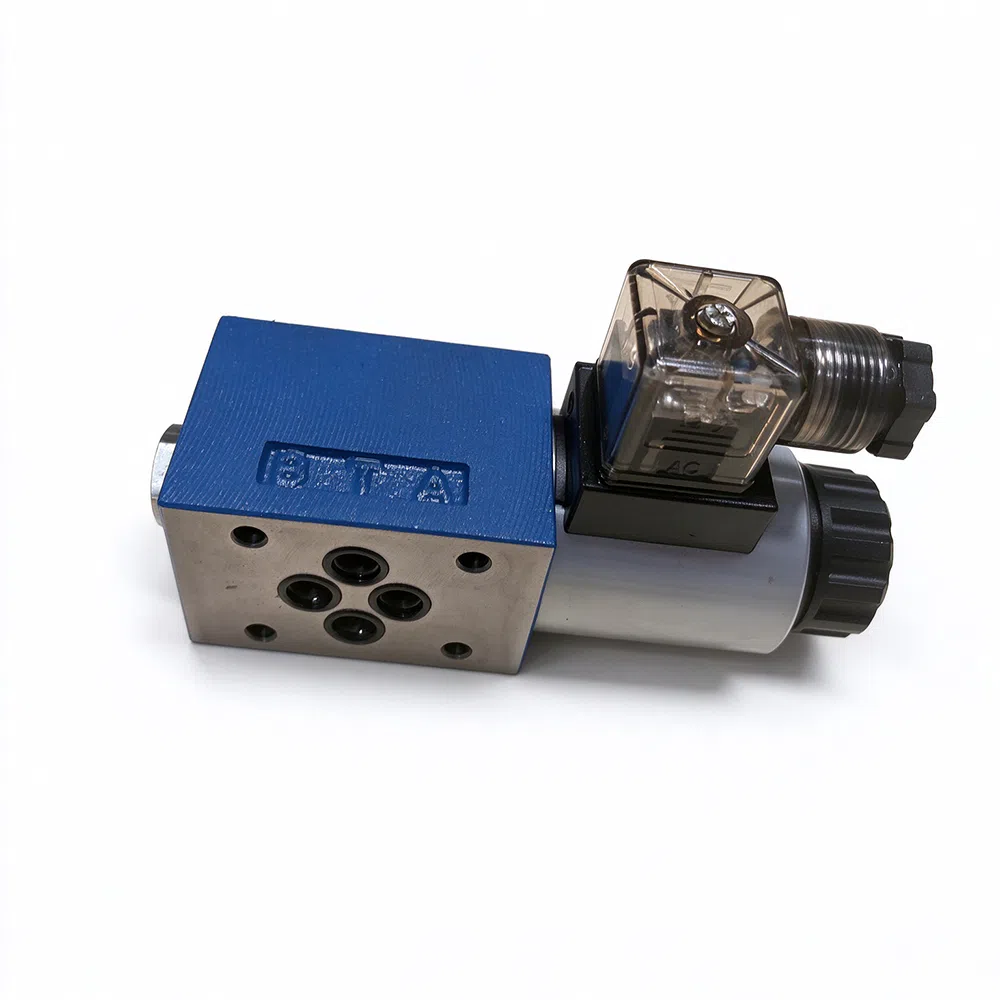

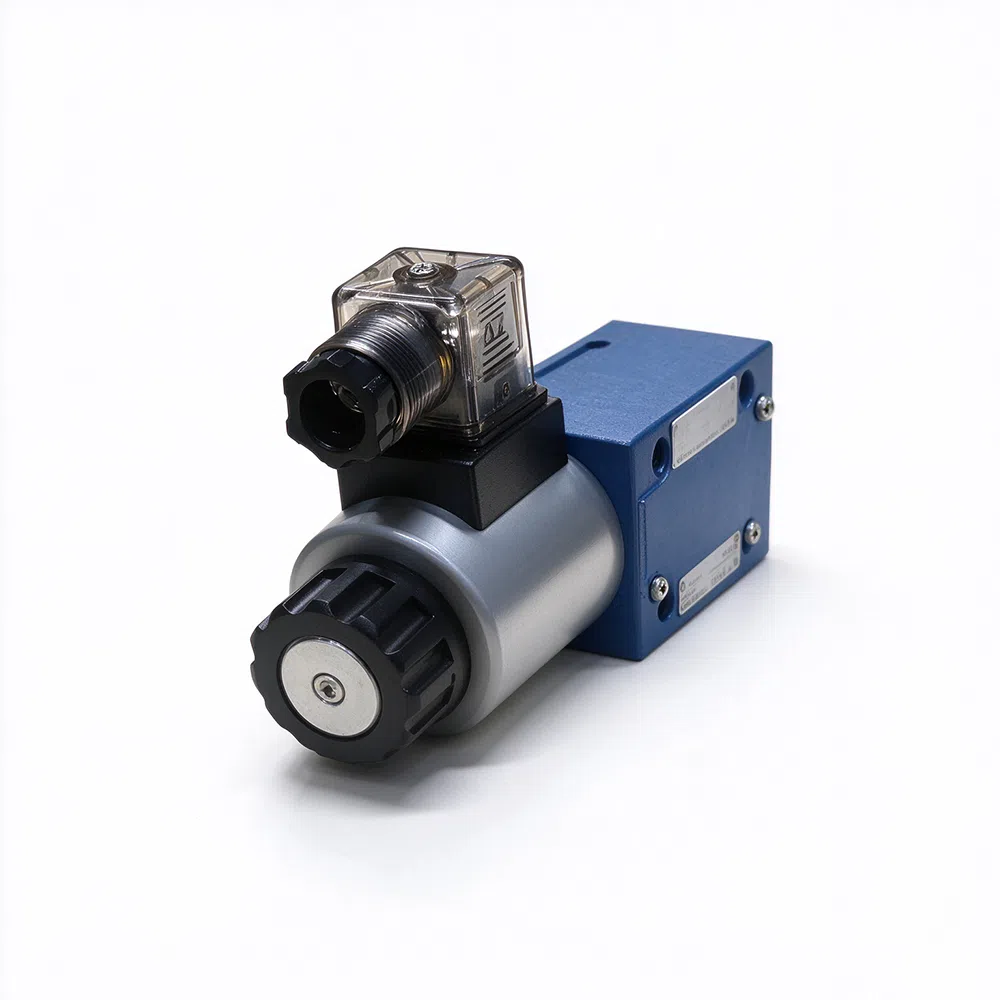

A válvula direcional solenoide WE6 (tamanho NG6) é uma válvula direcional solenoide do tipo carretel de ação direta. É amplamente utilizada em sistemas hidráulicos para controlar a partida, a parada e a inversão de direção do fluxo de óleo. Como componente central de controle direcional para circuitos piloto de unidades de potência hidráulica, máquinas de moldagem por injeção, equipamentos de forjamento e máquinas de construção, suas dimensões de montagem estão em conformidade com as subplacas padrão ISO4401 e DIN24340 Tipo A. Pode substituir diretamente as válvulas solenoides importadas da série 4WE6 de mesma especificação.
Características
Tipo padrão: válvula direcional de corrediça de acionamento direto por solenoide
A superfície de montagem está em conformidade com as normas DIN24340 Tipo A, ISO 4401 e CETOP-RP121H
Solenoide AC ou DC do tipo imerso com bobina removível
O solenoide pode ser girado livremente em qualquer ângulo
A bobina do solenoide pode ser substituída de forma rápida e conveniente, sem vazamento de óleo do sistema hidráulico
Função opcional de acionamento manual de emergência
Monitoramento da posição do carretel disponível
Parâmetros Técnicos
Dados elétricos da válvula direcional solenoide tipo WE6D
| Item | Unidade | CC (corrente contínua) | CA (corrente alternada) |
|---|---|---|---|
| Tipo de tensão | CC | CA | |
| Tensão disponível | V | 12, 24, 42, 60, 96, 110, 180, 205, 220 | 42, 110, 120, 220 (50/60 Hz) |
| Tolerância de tensão admissível | % | ±10 | ±10 |
| Consumo de potência | W | 30 | — |
| Potência de retenção | VA | — | 50 |
| Potência de pico / de irrupção | VA | — | 220 |
| Ciclo de trabalho | 100% | 100% | |
| Tempo de ciclo conforme ISO 6403 — Ligado (aberto) | ms | 25 a 45 | 10 a 20 |
| Tempo de ciclo conforme ISO 6403 — Desligado (fechado) | ms | 10 a 25 | 15 a 40 |
| Frequência de comutação | ciclos/h | até 15000 | até 7200 |
| Classe de isolamento conforme DIN 40050 | IP65 | IP65 | |
| Temperatura da bobina | ℃ | até +150 | até +180 |
| O condutor de proteção elétrica deve ser ligado à terra (PE) de acordo com os regulamentos relevantes |
Símbolo de função
