Visão Geral

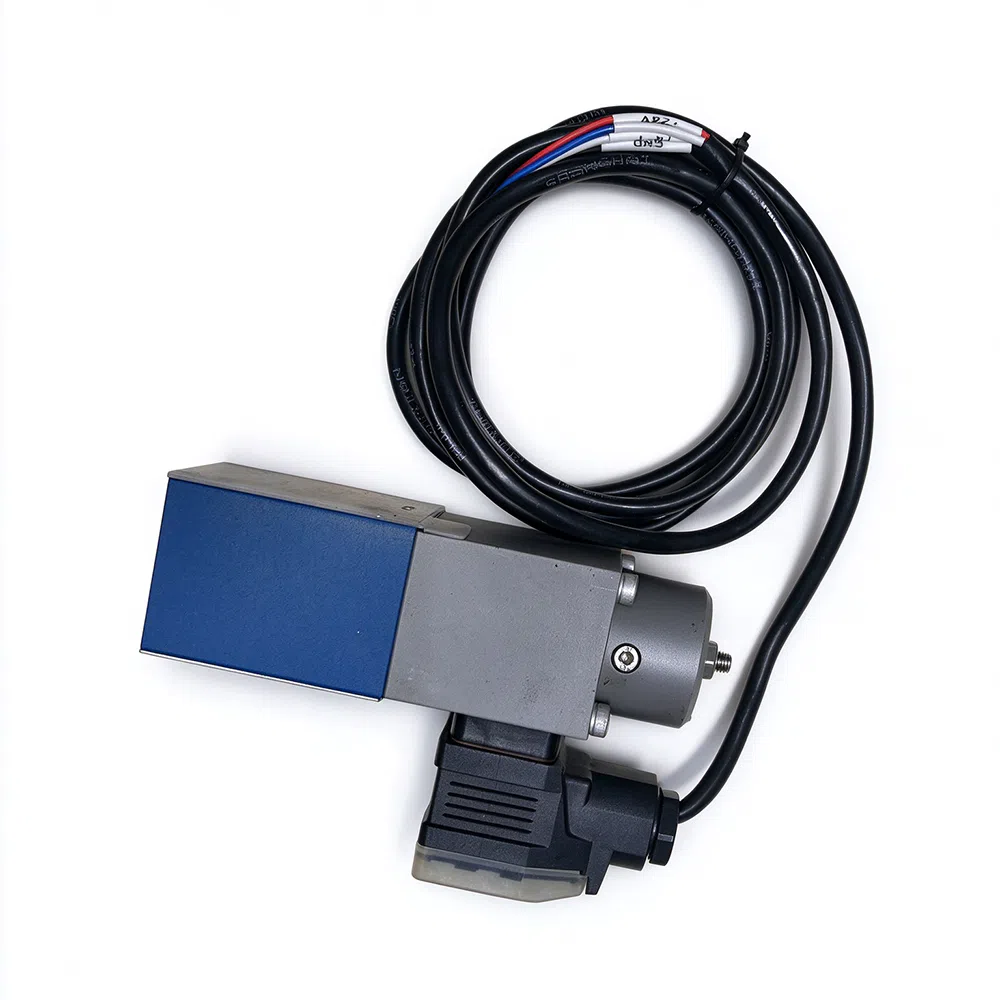

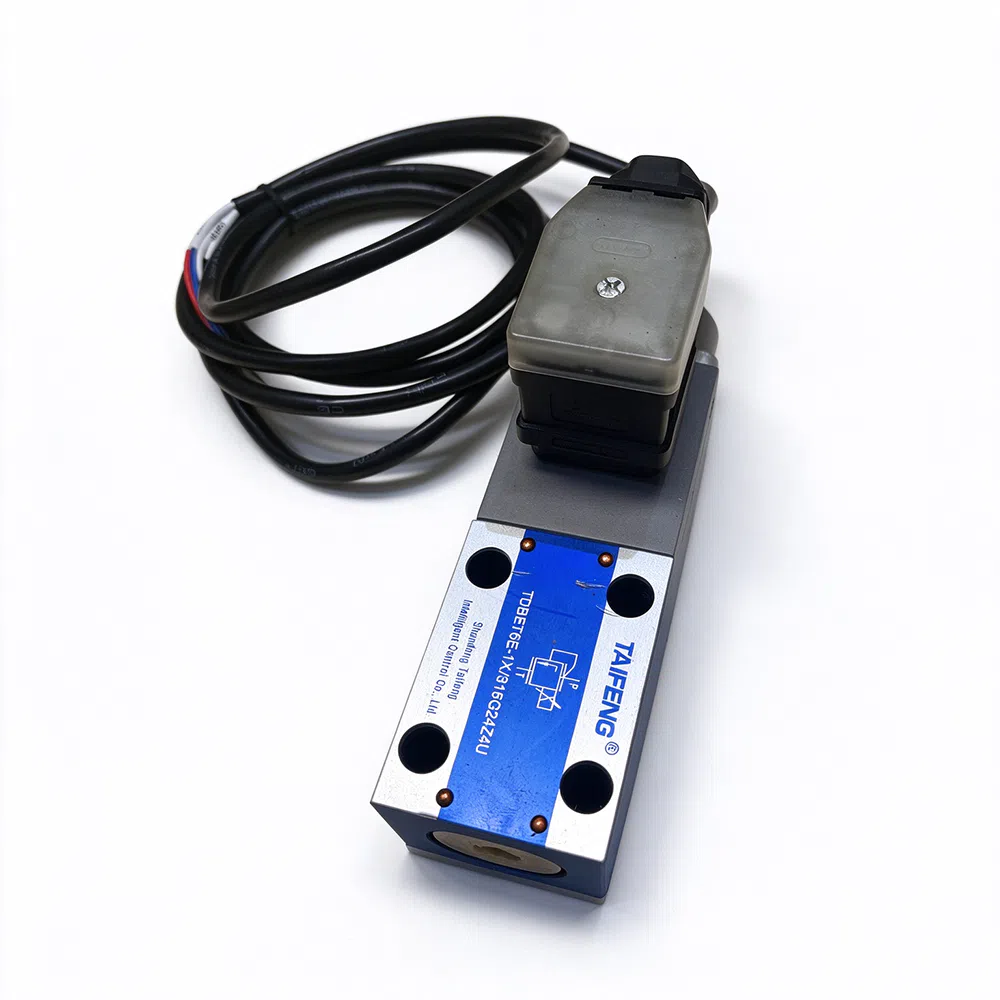

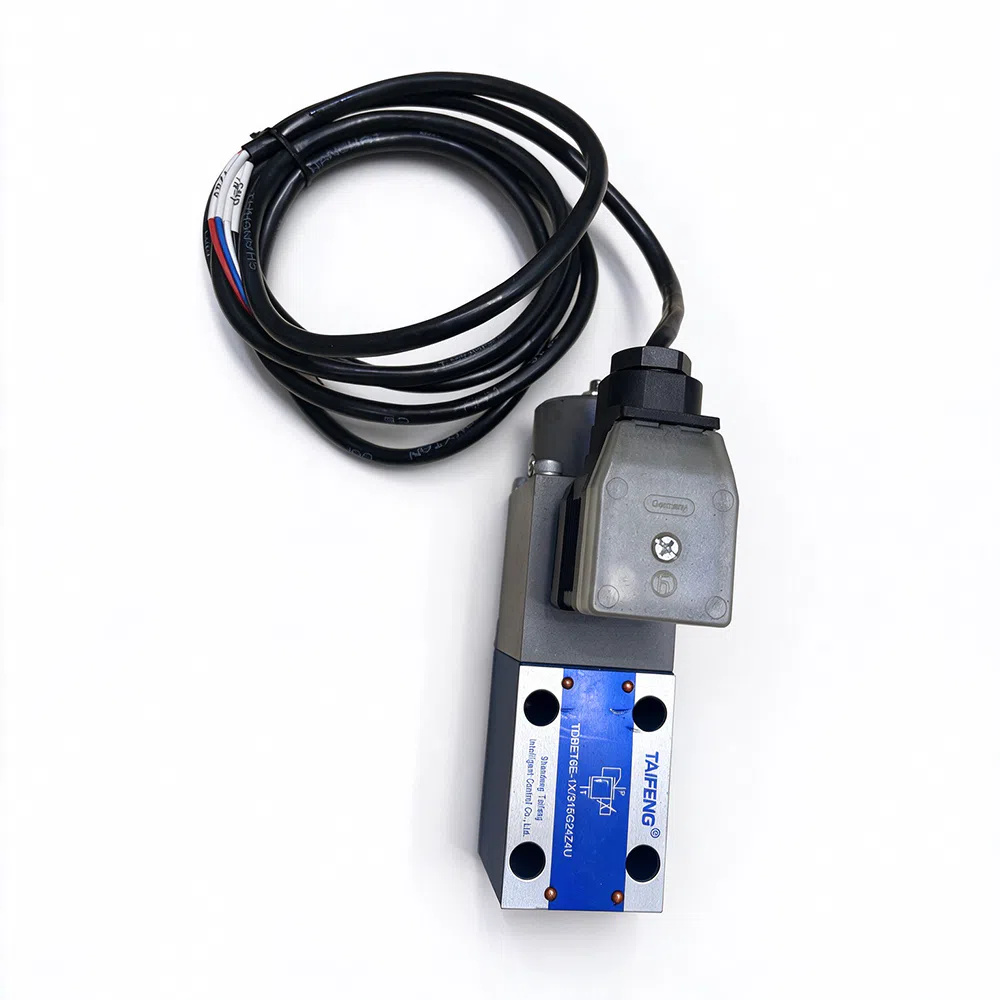

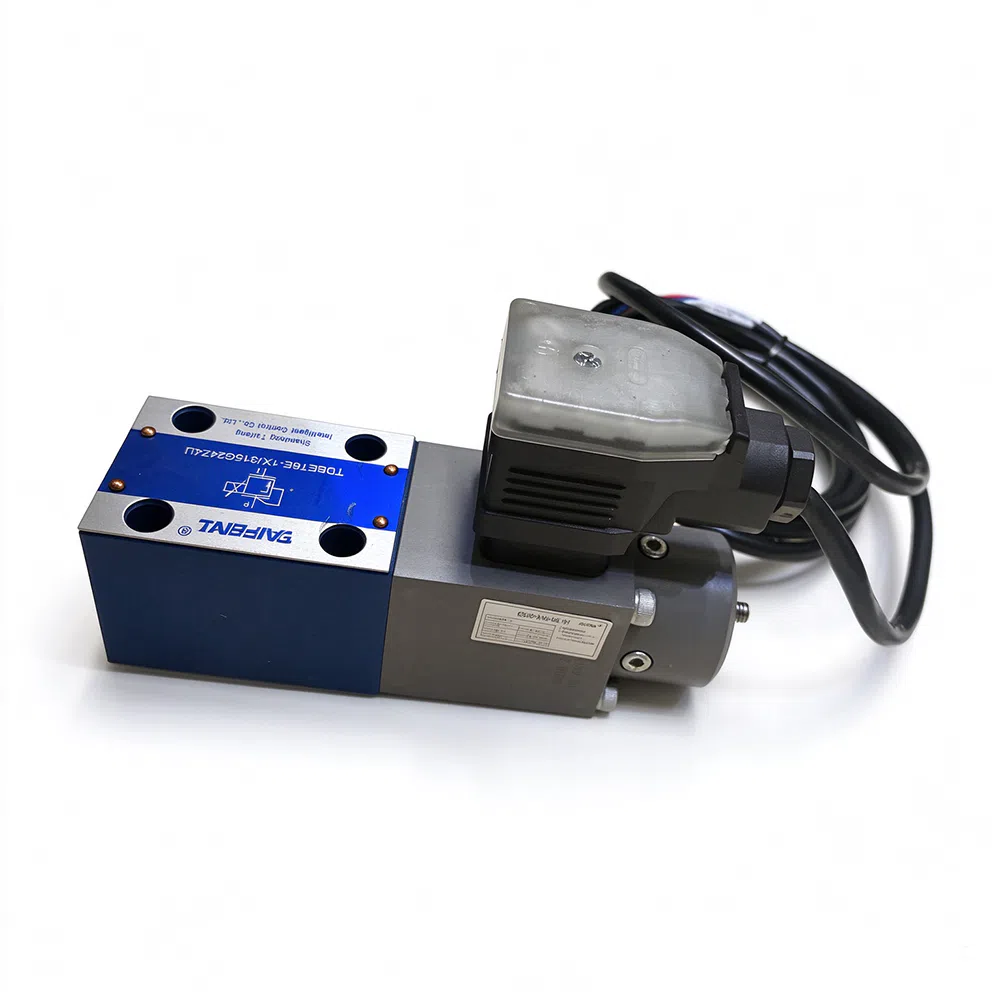

A válvula de alívio proporcional TDBET6E controla a pressão de abertura por meio de um solenoide proporcional que aciona diretamente o carretel cônico. À medida que a corrente de entrada varia, a pressão de abertura também varia e é aproximadamente proporcional à corrente de entrada. Este tipo de válvula de alívio proporcional pode ser utilizada em sistemas hidráulicos de pequena vazão, ou como estágio piloto de uma válvula de alívio pilotada para limitar a pressão do sistema. Utiliza um amplificador proporcional digital integrado, controlado por controle em malha aberta. O sinal de comando de entrada pode ser um sinal de tensão de 0-10V ou um sinal de corrente de 4-20mA.
Princípio de funcionamento
A válvula é composta pelo corpo da válvula 1, solenoide proporcional 2, assento cônico 3, carretel cônico 4, mola 5 e amplificador proporcional 6. A corrente de acionamento é fornecida ao solenoide proporcional 2 através do amplificador proporcional 6, e o solenoide proporcional 2 gera o empuxo correspondente, que empurra o carretel cônico 4 para atuar sobre o orifício do assento cônico 3. Se a força hidráulica que atua sobre o carretel cônico 4 for maior que a força eletromagnética, o carretel cônico 4 é afastado do assento cônico 3, e o meio pressurizado flui pela porta P e retorna ao tanque pela porta T, limitando assim a pressão do sistema a no máximo o valor desejado. A pressão do sistema pode ser ajustada definindo-se a magnitude do sinal de comando para obter a corrente de acionamento correspondente. No caso de entrada zero, a pressão de abertura da válvula é a mais baixa, e o sistema obterá a pressão regulada mínima.
Vista em Corte da Estrutura Básica
Código do pedido
Válvula de alívio proporcional TDBET6E, de ação direta
1. Modelo básico Válvula de alívio proporcional TDBET6- NG 6
2. Controlador elétrico E - Com amplificador proporcional digital integrado
3. Forma de controle Sem código – controle em malha aberta
4. Série de projeto 1X - de 10 a 19, as dimensões de instalação e conexão permanecem inalteradas
5. Pressão máxima de ajuste 50 - até 50 bar 100 - até 100 bar 200 - até 200 bar 315 - até 315 bar
6. Tensão de alimentação do controlador elétrico G24 - 24 V CC
7. Conector de conexão elétrica Z4 - Com base de conexão elétrica conforme DIN 43650
8. Sinal de comando U - A entrada de comando é 0 ~ +10 V I - A entrada de comando é 4 ~ 20 mA
9. Código dos componentes de vedação Sem marcação - NBR V - Viton
Conexões elétricas
Os terminais estão pré-cabeados com 6 cores:
Vermelho (Pino 1): alimentação +24 V
Azul (Pino 2): alimentação 0 V
Amarelo (Pino 3): saída de referência REF (+10 V)
Branco (Pino 4): sinal de entrada IN+
Preto (Pino 5): sinal de entrada IN-
Verde (Pino 6): sinal de monitoramento MON (1 A = 1 V)
Diagrama da estrutura interna do amplificador
Parâmetros técnicosr
| Parâmetro | Unidade | Valor |
|---|---|---|
| Faixa de temperatura de armazenamento | ℃ | -20 ... +80 |
| Faixa de temperatura do ambiente de trabalho | ℃ | -20 ... +70 |
| Peso | Kg | 2 |
| Pressão máxima de trabalho (porta P) | bar | 315 |
| Pressão máxima de regulação | bar | 50, 100, 200, 315, igual ao nível de pressão |
| A pressão de regulação quando a válvula de entrada é zero | bar | relacionado ao fluxo, ver curva característica 3 |
| Pressão de retorno (porta T) | bar | tanque de retorno separado < 5 |
| Vazão nominal | L/min | 1 |
| Meio de trabalho | óleo mineral, óleo hidráulico de fosfato | |
| Faixa de temperatura do meio de trabalho | ℃ | -20 ... +70 |
| Viscosidade do meio de trabalho | mm²/s | 15 a 380, 30 a 46 ideal |
Grau de poluição O grau de poluição mais alto do óleo segundo NAS 1638 precisão mínima de filtração recomendada do filtro βₓ≥75 | Classe 9, X=10 | |
Histerese A percentagem da pressão regulada máxima | ≤ ±1,5 | |
Repetibilidade A percentagem da pressão regulada máxima | ≤ ±2 | |
linearidade A percentagem da pressão regulada máxima | ≤ ±3,5 | |
Desvio do valor de ajuste causado por erro de sistema A percentagem da pressão regulada máxima | ±5% | |
| Tempo de resposta ao degrau (0-100%) | ms | 30 a 150 |
| Local de instalação | qualquer local |
Componentes elétricos
| Parâmetro | Unidade | Valor |
|---|---|---|
| Tensão de alimentação do controlador elétrico | CC 24 V (Mínimo: 18 V, Máximo: 30 V) | |
| Estado de funcionamento | contínuo | |
| Grau de proteção | IP65 | |
| Conexão elétrica do solenoide | Tomada conforme DIN 43650 | |
| Resistência normal da bobina solenoide | Ω | 20,3±5% a 20℃ |
| Corrente nominal do solenoide | A | 0.8 |
| Sinal do controlador elétrico - Tipo de sinal de tensão | E503-A1H-U0/A1 | |
| Sinal do controlador elétrico - Tipo de sinal de corrente | E503-A1H-I4/A1 |
