visão geral

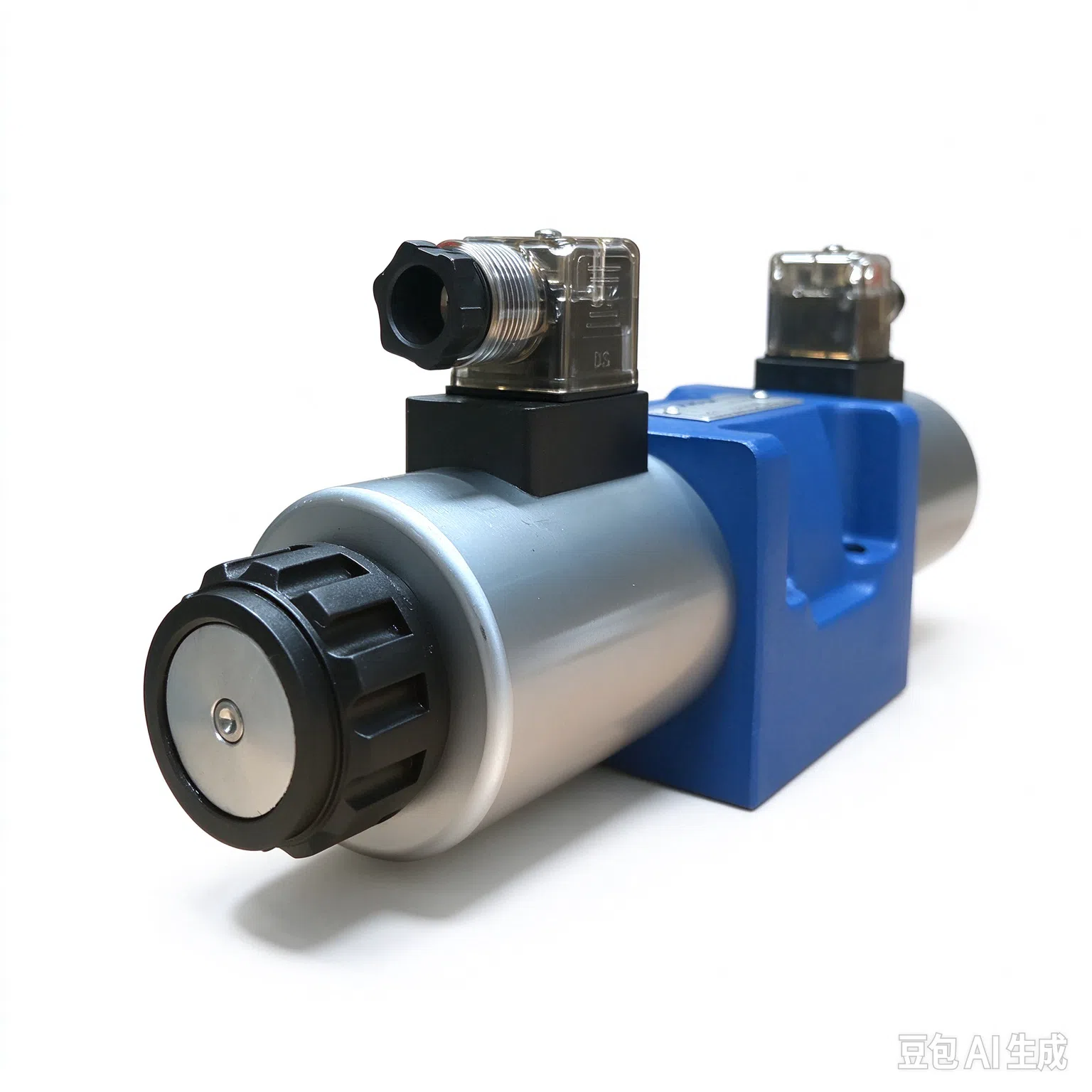

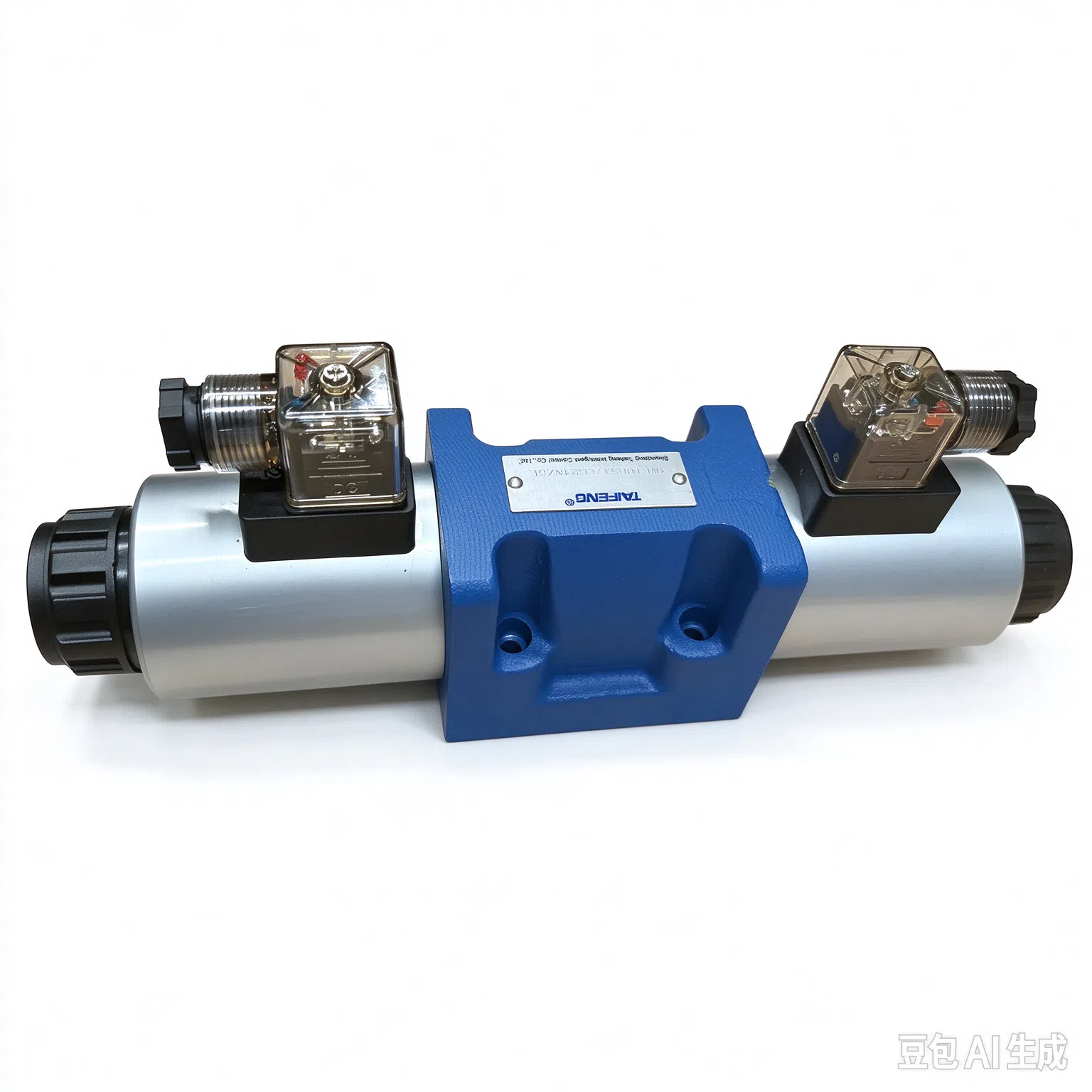

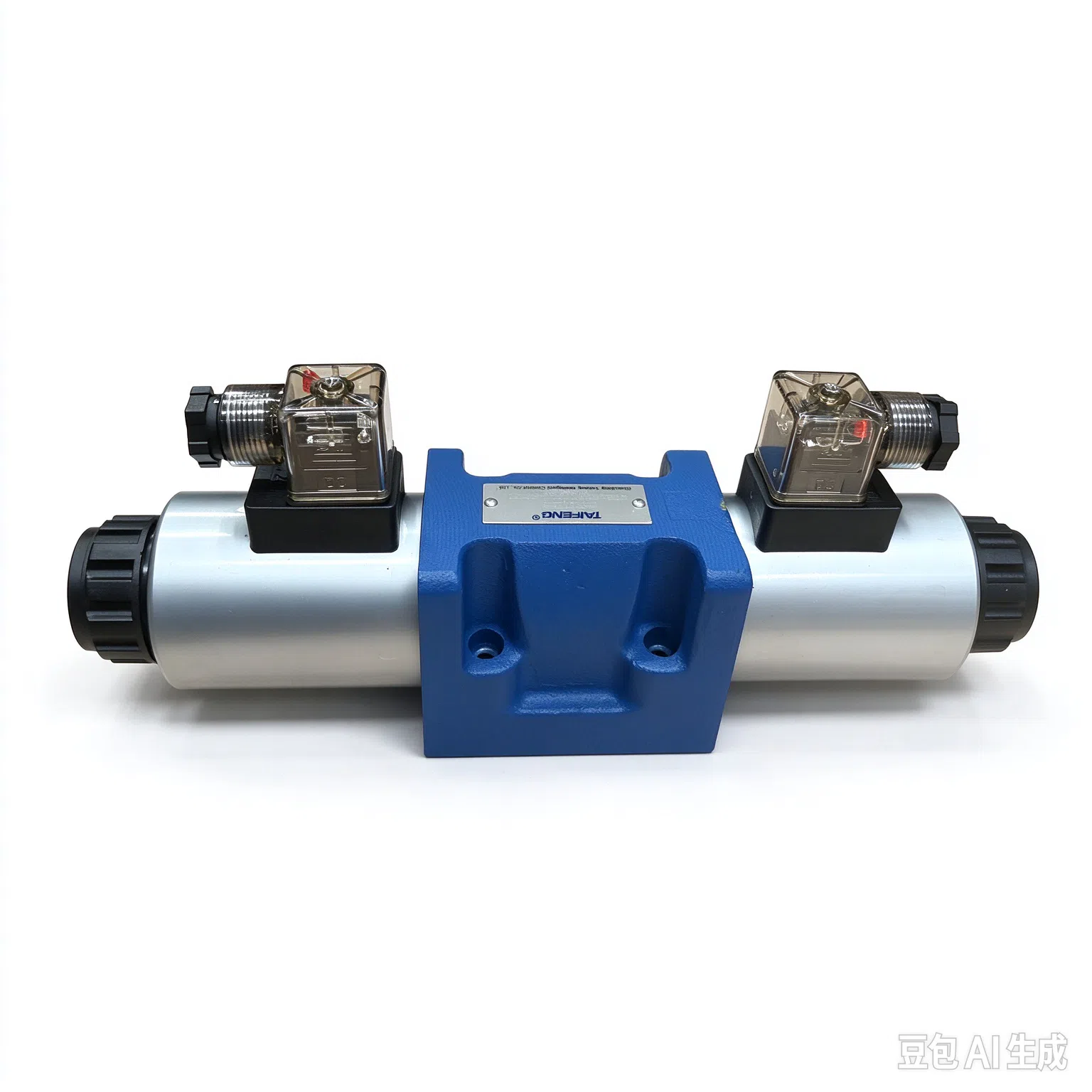

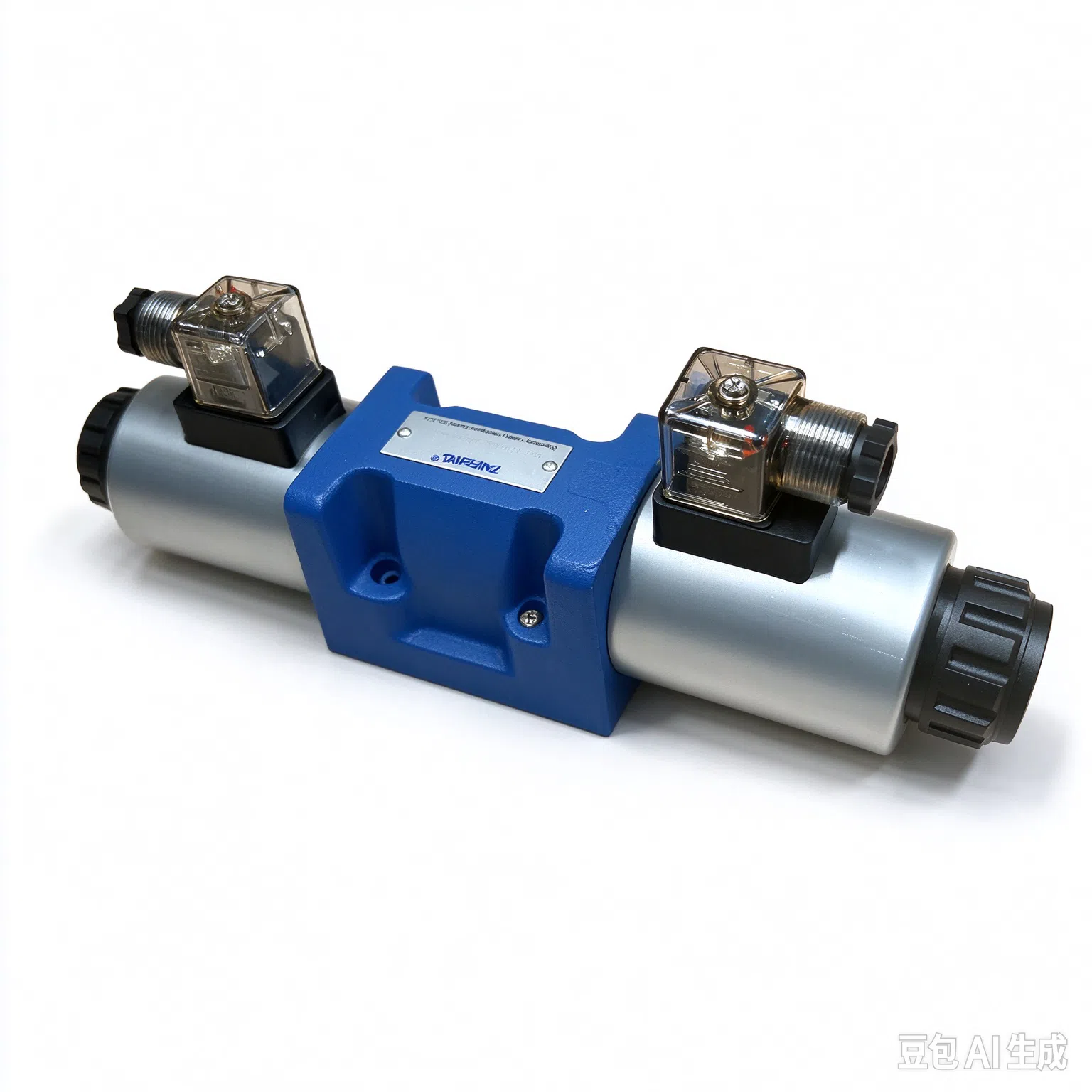

A válvula direcional solenoide WE10 é uma válvula direcional de carretel hidráulica de operação direta, também conhecida como válvula direcional eletromagnética WE10, amplamente utilizada para controlar a partida, a parada e a direção do fluxo do óleo hidráulico em circuitos hidráulicosMade-in-Ch.... Esta válvula de controle direcional de tamanho NG10 segue a montagem em subplaca padrão ISO4401 / CETOP 03, compatível com o projeto de sistemas hidráulicos convencionais, intercambiável com válvulas da série WE10 no estilo Rexroth.
Características
Válvula direcional de carretel de acionamento direto por solenoide, do tipo padrão
Superfície de montagem em conformidade com DIN 24340 Tipo A, ISO 4401 e CETOP-RP121H
Solenoides do tipo úmido CC ou CA com bobinas removíveis
O solenoide pode ser girado em qualquer ângulo
A bobina do solenoide pode ser substituída de forma rápida e conveniente, sem vazamento de óleo do sistema hidráulico
Acionamento manual opcional
Design compacto e econômico do sistema quando usado com válvulas empilhadas e subplacas de múltiplas estações
Monitoramento da posição do carretel disponível
Descrição funcional, vista em corte
A válvula direcional tipo WE é uma válvula de carretel direcional acionada por solenoide, utilizada para iniciar, parar e alterar a direção do fluxo hidráulico.
Esta válvula de controle direcional é composta principalmente por corpo da válvula (1), um ou dois solenoides (2), carretel de controle (3) e uma ou duas molas de retorno (4). Quando desenergizado, o carretel de controle é mantido na posição neutra ou inicial pelas molas de retorno. O carretel de controle é acionado por solenoides do tipo úmido.
Para garantir um funcionamento satisfatório, a câmara de pressão do solenoide deve estar completamente preenchida com óleo hidráulico. A força do solenoide atua sobre o carretel de controle por meio da haste de empuxo, deslocando-o da posição de repouso para a posição desejada. Isso possibilita o fluxo livre de óleo hidráulico de P para A e de B para T, ou de P para B e de A para T.
Quando o solenoide é desenergizado, a mola de retorno empurra o carretel de controle de volta à sua posição inicial. O acionamento manual opcional permite o movimento do carretel quando o solenoide não está energizado.
Explicação do código do modelo
Portas de trabalho 3 – 3 portas de trabalho 4 – 4 portas de trabalho
Tamanho nominal 10 – DG10
Símbolo de função Consulte abaixo os diagramas de seleção e função
Código de série 50 – Séries 50–59, dimensões de montagem inalteradas
Mola Em branco – Com mola de retorno 0 – Sem mola de retorno, sem retenção OF – Sem mola de retorno, com retenção
Tensão G24 – CC 24 V W220-50 – CA 220 V, 50 Hz W110R – CA 110 V, 50 Hz
Botão de teste Em branco – Sem botão de teste N – Com botão de teste
Conector Z4 – Conector quadrado Z5 – Conector de tamanho grande Z5L – Conector de tamanho grande com lâmpada indicadora
Equipamento adicional Em branco – Sem interruptor de posição WKG24A – Monitoramento da posição do carretel para a posição "a" WKG24B – Monitoramento da posição do carretel para a posição "b" WKG24AB – Monitoramento da posição do carretel para as posições "a" e "b"
Código do material de vedação Em branco – NBR (borracha de nitrilo butadieno) V – FKM (fluoroelastômero)
