Descrição do produto
Projetada pela TAIFENG, a Série WE6 é uma válvula direcional compacta acionada por atuação direta de solenoide sobre o carretel da válvula. Foi especificamente concebida para o encaminhamento de fluido e a gestão da direção do fluxo em circuitos hidráulicos. Além do controle básico de vazão, esta unidade funciona como uma válvula piloto altamente eficaz para componentes hidráulicos maiores — incluindo válvulas direcionais eletro-hidráulicas e válvulas de cartucho de duas vias —, proporcionando controle preciso do estágio piloto para aplicações hidráulicas de alta potência.
Descrição funcional, vista em corte

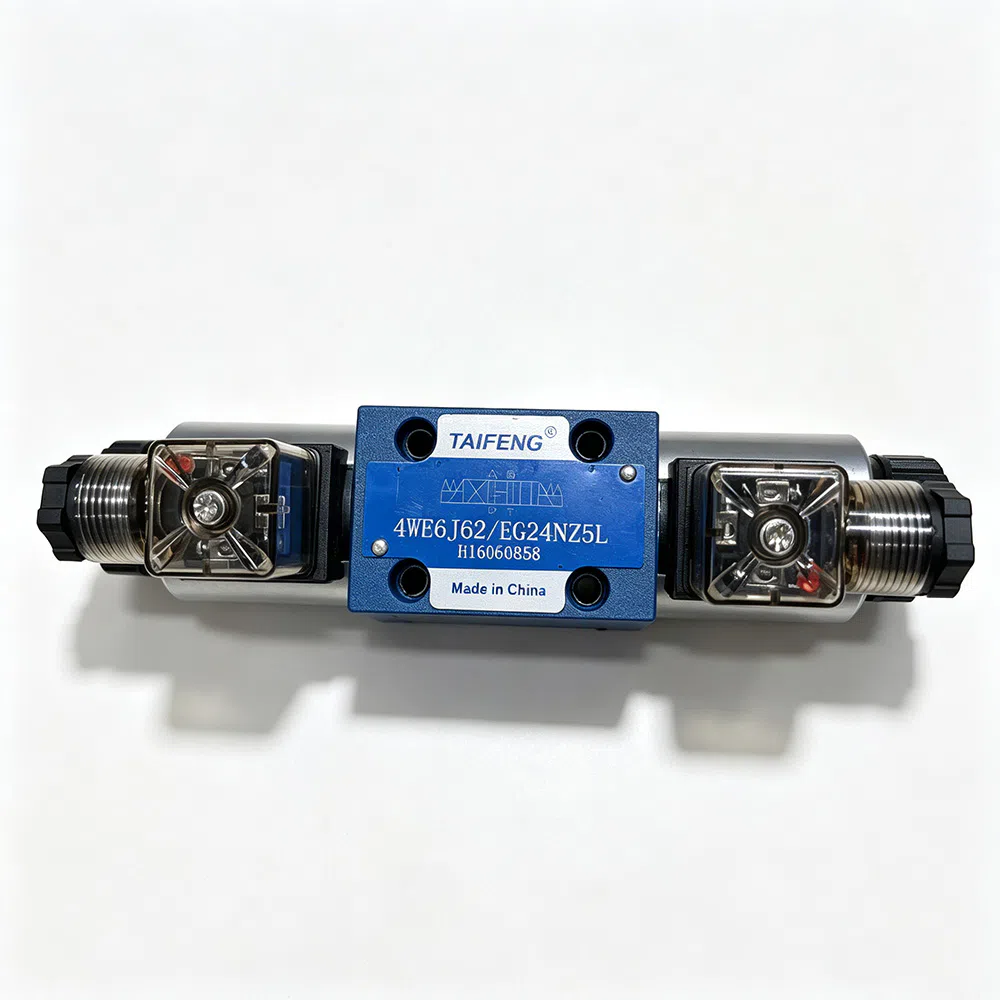

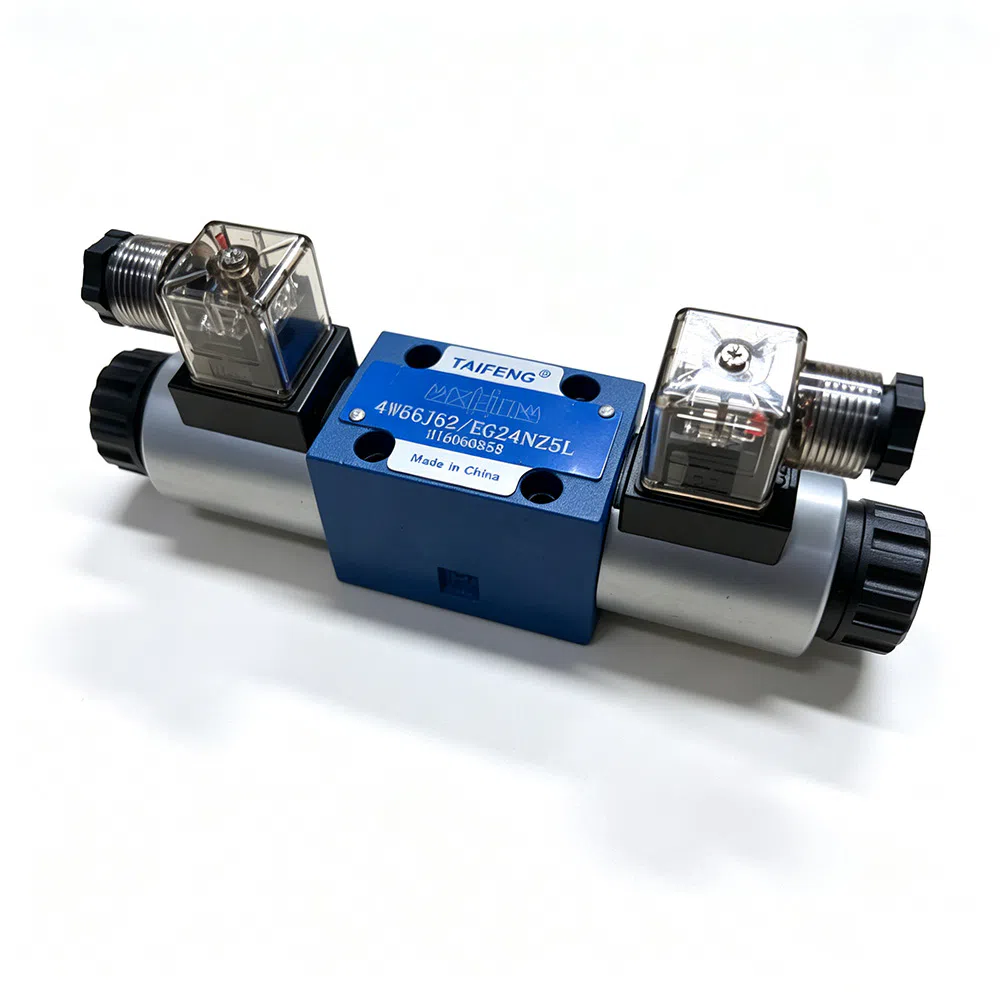

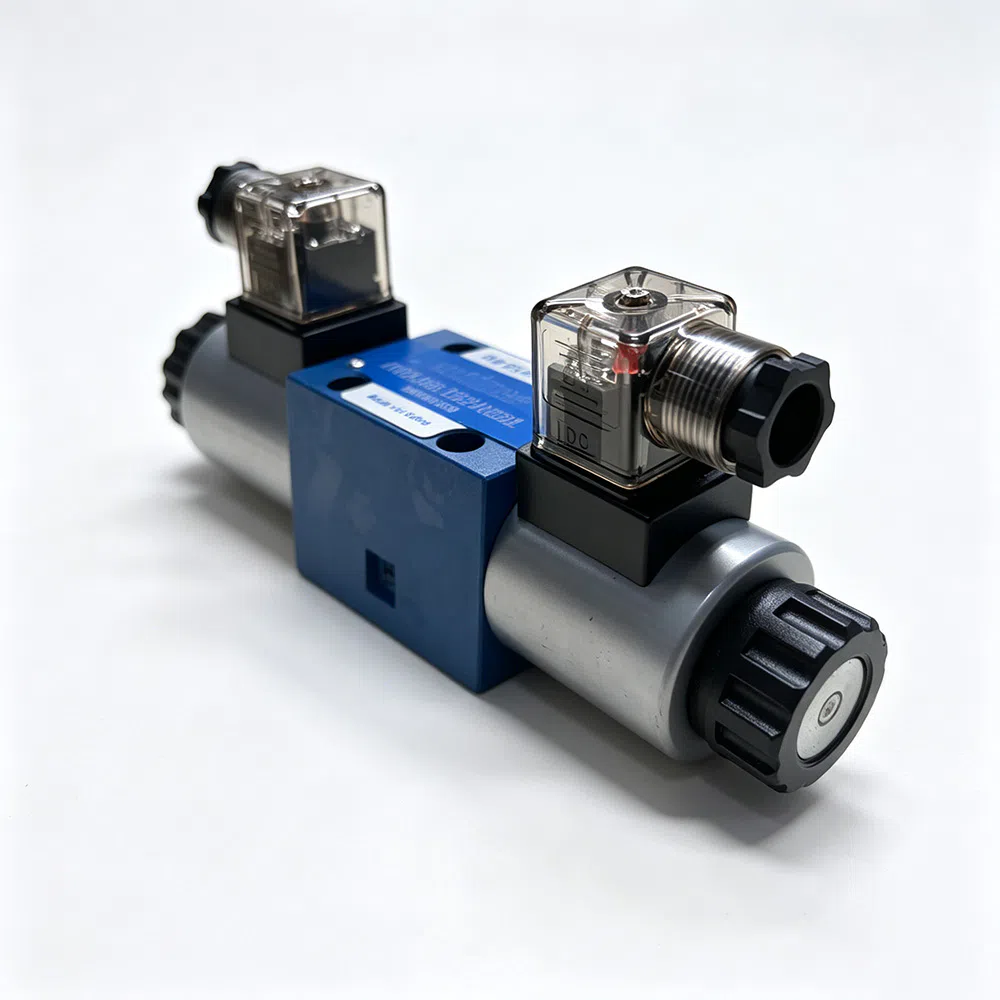

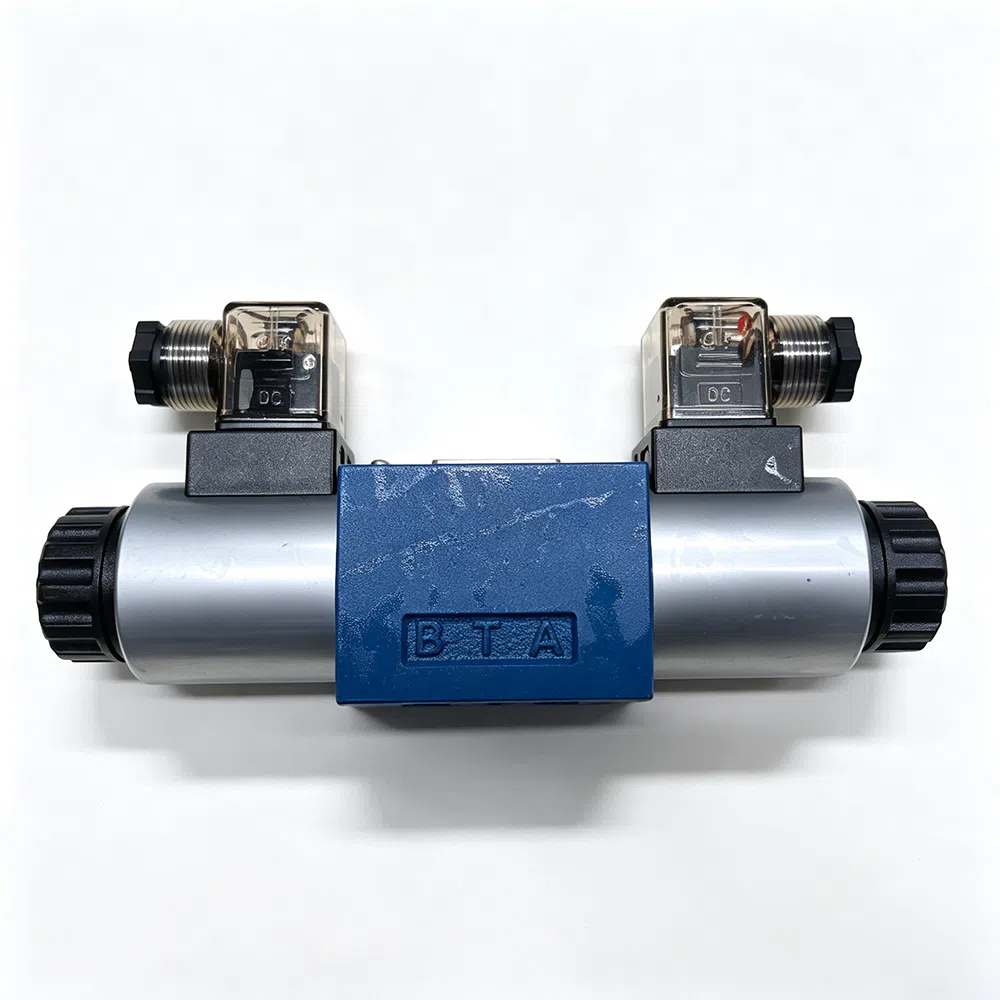

Válvula direcional de solenoide tipo WE6
A válvula de controle direcional tipo WE é uma válvula de carretel acionada por solenoide usada para iniciar, parar e inverter o fluxo de fluido hidráulico.
Esta válvula de controle direcional consiste principalmente em corpo da válvula (1), um ou dois solenoides (2), carretel de controle (3) e uma ou duas molas de retorno (4). Quando desenergizado, o carretel de controle é mantido na posição neutra ou inicial pela mola de retorno. O carretel de controle é acionado por solenoides do tipo úmido. Para garantir uma operação satisfatória, a câmara de pressão do solenoide deve estar completamente cheia de óleo hidráulico.
A força do solenoide atua sobre o carretel de controle por meio da haste de acionamento, deslocando-o da posição de repouso para a posição desejada. Isso permite o fluxo livre do fluido hidráulico de P para A e de B para T, ou de P para B e de A para T. Quando o solenoide é desenergizado, a mola de retorno empurra o carretel de controle de volta à sua posição inicial. Um acionamento manual opcional permite o movimento do carretel quando o solenoide não está energizado.
Modelo 4WE6..50/0.. (somente para funções neutras A, C, D) Este modelo é uma válvula direcional de comutação de duas posições com solenoide duplo, sem mecanismo de retenção. O carretel não tem posição de comutação definida em caso de perda de energia.
Modelo 4WE6..50/0F.. (somente para funções neutras A, C, D) Este modelo é uma válvula direcional de comutação de duas posições com solenoide duplo, com mecanismo de retenção. O carretel pode permanecer em qualquer posição selecionada, e a energização contínua dos solenoides não é necessária.
