Visão Geral

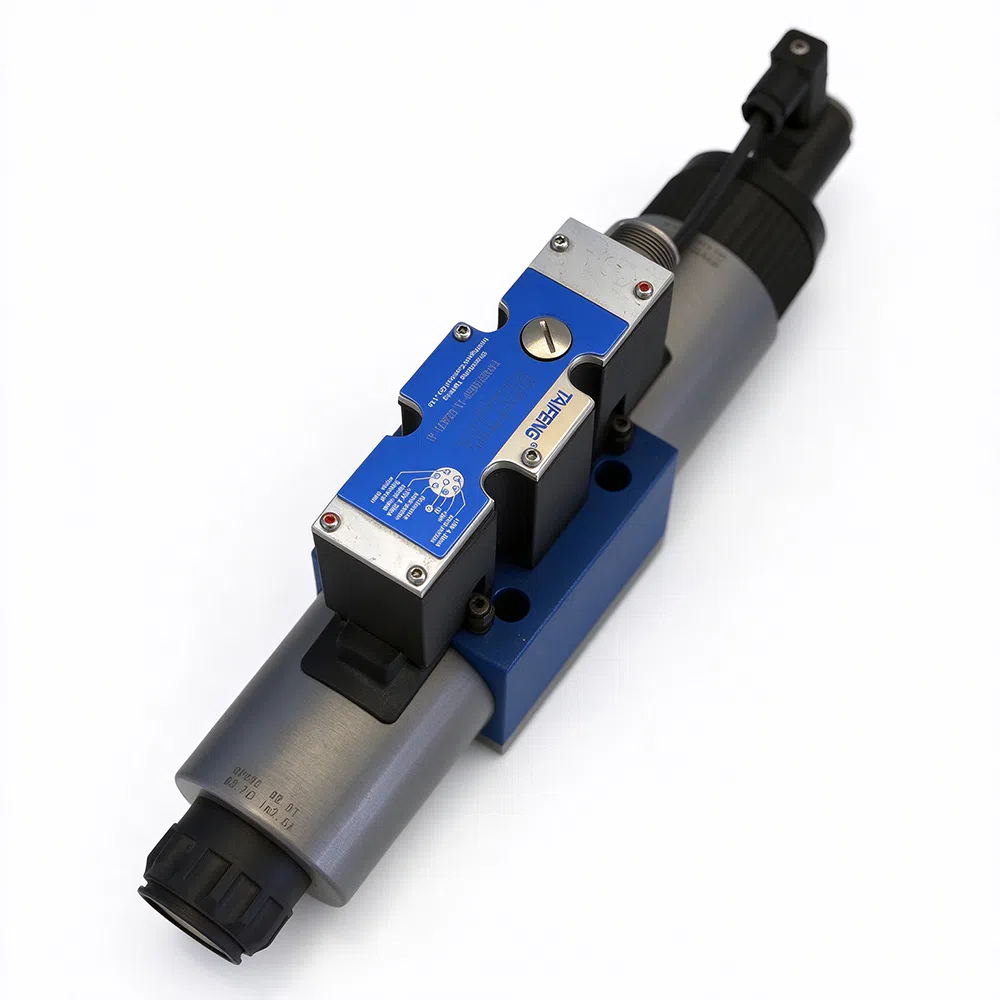

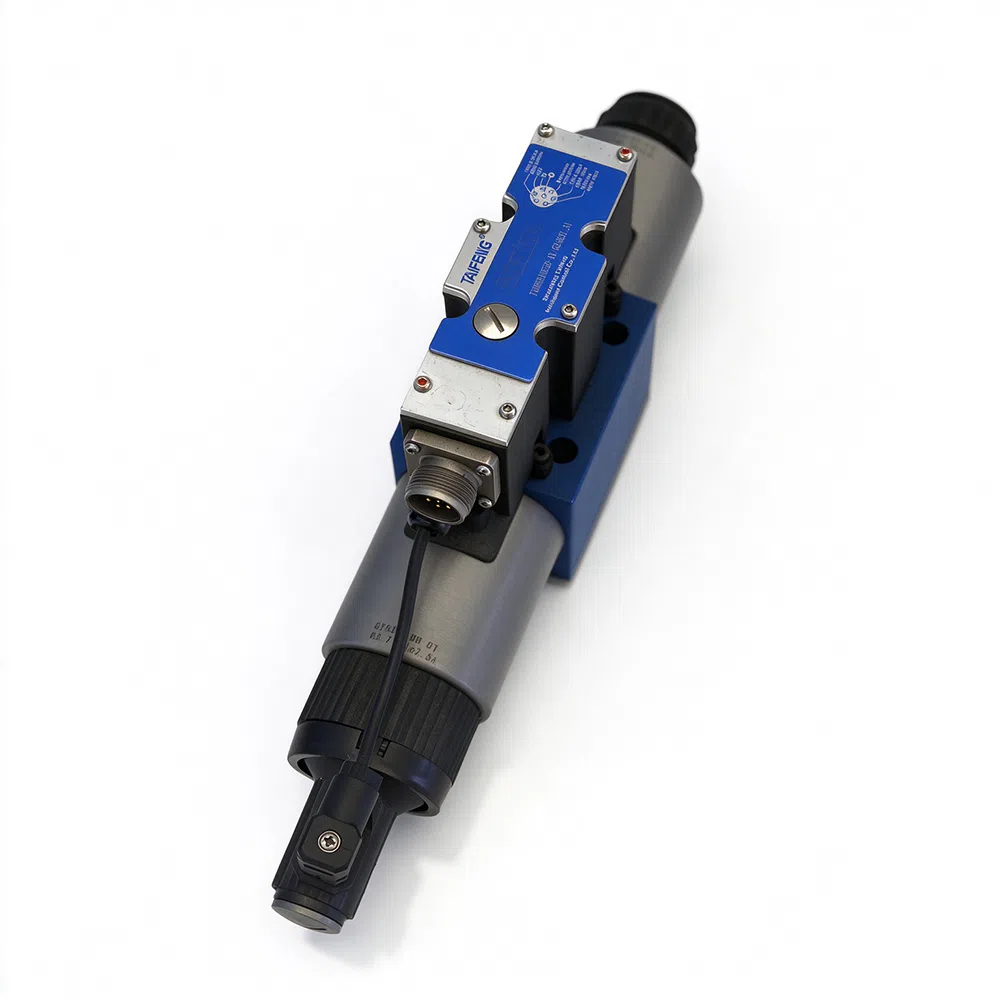

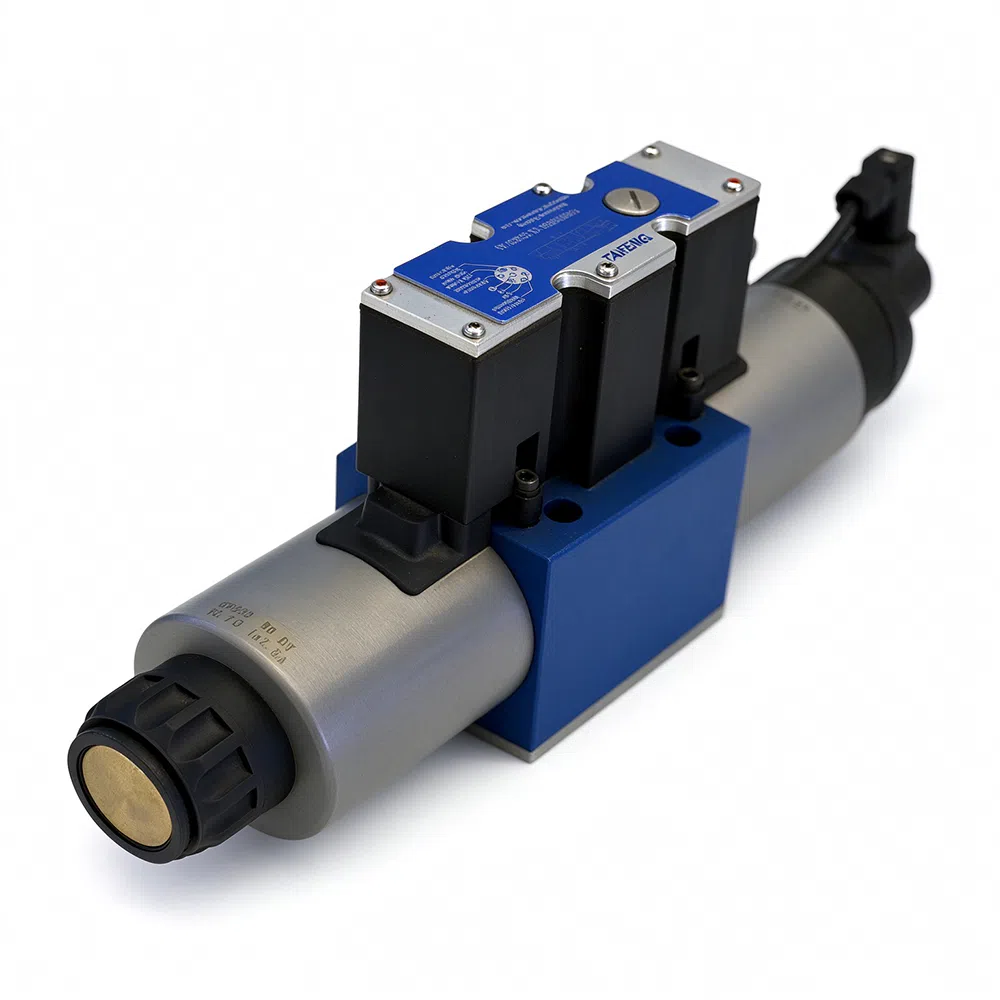

A válvula direcional proporcional de acionamento direto TF‑4WREE6 é a válvula hidráulica proporcional de tamanho DN6 da TAIFENG para controle infinitamente variável da direção e da magnitude do fluxo em máquinas hidráulicas modernas. Como válvula solenoide proporcional de acionamento direto, ela aciona o carretel de controle diretamente por meio de solenoides proporcionais, sem estágio piloto, e possui sensor de posição do carretel LVDT integrado para realimentação de posição em malha fechada, melhorando consideravelmente a precisão de controle, a repetibilidade e o desempenho antinterferência em comparação com válvulas proporcionais de malha aberta.
Características
Controle a direção e o tamanho do fluxo
O alinhamento da mola do carretel
Instalação da placa base da válvula
O solenoide proporcional com rosca central, e a bobina pode ser desmontada separadamente
Com realimentação elétrica de deslocamento do carretel
Com amplificador integrado, entrada opcional de sinal de corrente ou sinal de tensão
Princípio de funcionamento e estrutura básica
A válvula TF-4WREE6 é uma válvula direcional proporcional de acionamento direto, comandada por solenoide proporcional para controlar a vazão e a direção do fluxo. A válvula é composta por um corpo de válvula (1), um carretel (2), uma mola (3), um ou dois solenoides proporcionais (4), um sensor de deslocamento (5) e um amplificador proporcional integrado (6). Quando o solenoide (4) não está energizado, a mola de centragem (3) mantém o carretel (2) na posição neutra. Após o solenoide proporcional ser energizado, a força eletromagnética aciona diretamente o movimento do carretel. Quando o solenoide A é energizado, o carretel (2) é empurrado para a direita, e o deslocamento é proporcional à corrente de entrada, e o estrangulamento do carretel (2) abre-se gradualmente até uma determinada abertura para controlar o fluxo do fluido, e a posição real do carretel (2) é monitorada pelo sensor de deslocamento (5). Se o solenoide for desenergizado, o carretel é reposicionado pela mola de retorno.
Parâmetro técnico
Válvula direcional proporcional TF-4WREE6, de acionamento direto
Com unidade de realimentação de deslocamento e amplificador proporcional integrado
| Item | Símbolo / Condição | Unidade | Valor |
|---|---|---|---|
| Componentes hidráulicos | |||
| Faixa de temperatura de armazenamento | ℃ | −20 ... +70 | |
| Faixa de temperatura do ambiente de trabalho | ℃ | −20 ... +50 | |
| Peso | Kg | 2.4 | |
| Pressão máxima de trabalho | Porta P, A e B | bar | 315 |
| Pressão máxima de trabalho | Porta T | bar | 210 |
| Vazão nominal (com diferencial de pressão da válvula de 10 bar) | L/min | 8, 16, 32 | |
| Vazão máxima admissível | L/min | 80 | |
| Meio de trabalho | Óleo mineral, óleo hidráulico de fosfato | ||
| Faixa de temperatura do meio de trabalho | ℃ | −20 ... +50 | |
| Viscosidade do meio de trabalho | mm²/s | 20 a 380, sendo 30 a 46 o melhor | |
| Precisão de filtração | μm | ≤20 (recomendado ≤10) | |
| Histerese | % | ≤0,1 | |
| Repetibilidade | % | ≤0,1 | |
| Erro de reversão | % | ≤0,1 | |
| Posição de instalação | qualquer posição, recomenda-se a instalação horizontal | ||
| Componentes elétricos | |||
| Parâmetro do solenoide | |||
| Corrente máxima | A | CC 2,5 | |
| Resistência normal da bobina solenoide | Ω | 2,7 a 20 ℃ | |
| Taxa de potência | % | 100 | |
| A temperatura mais alta da bobina | ℃ | até 150 | |
| Grau de proteção | IP65 | ||
| Parâmetro do amplificador | |||
| Tensão de alimentação | V | nominal 24 V CC, limite superior 35 V CC, limite inferior 19 V CC | |
| Consumo de potência | VA | <45 | |
| Consumo de corrente | A | <2 | |
| Corrente máxima de saída | A | 2,5±10% |
