Características

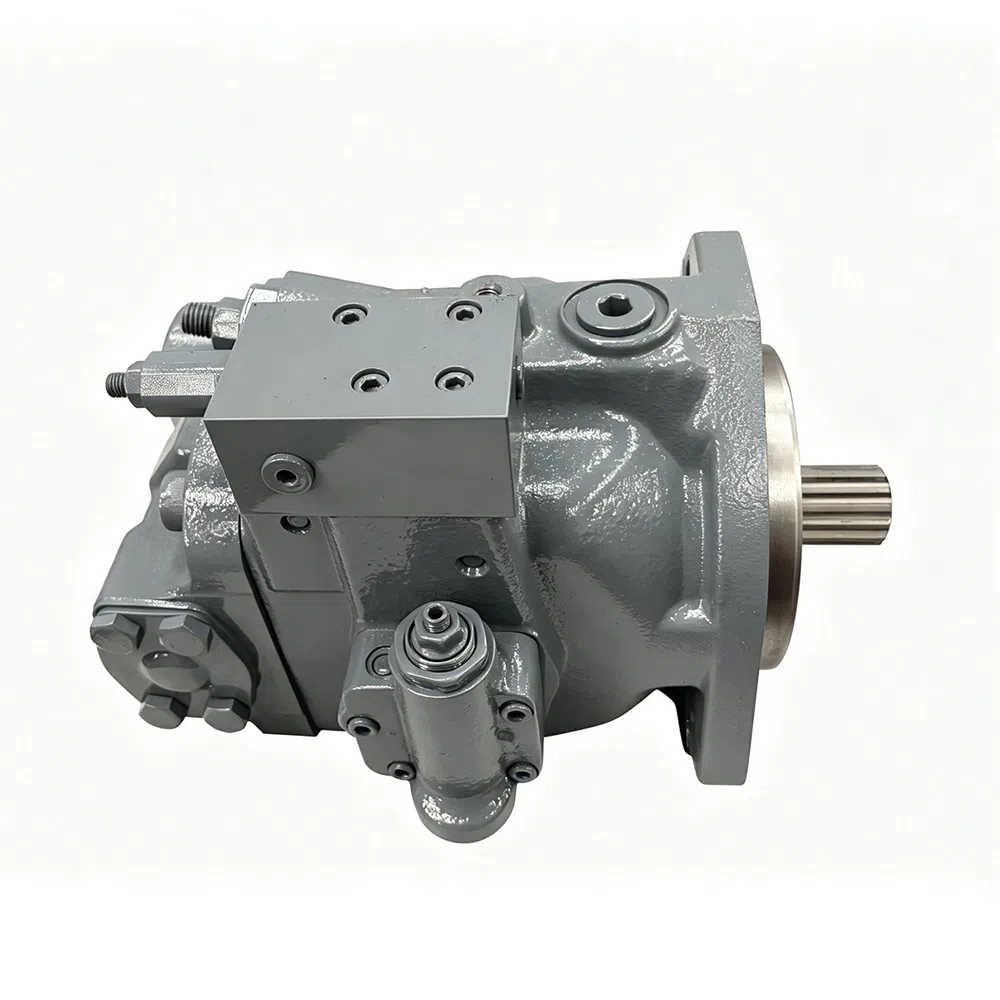

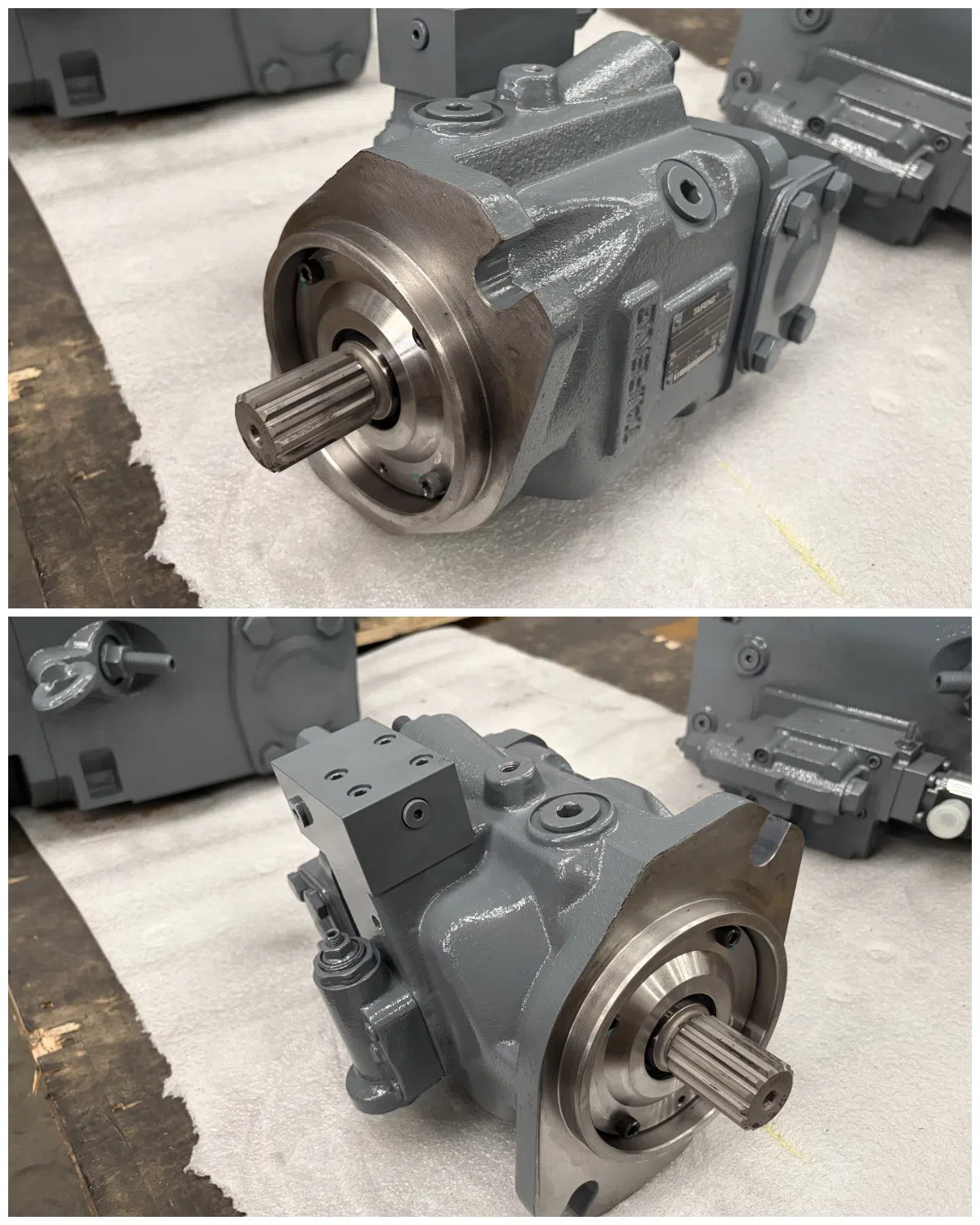

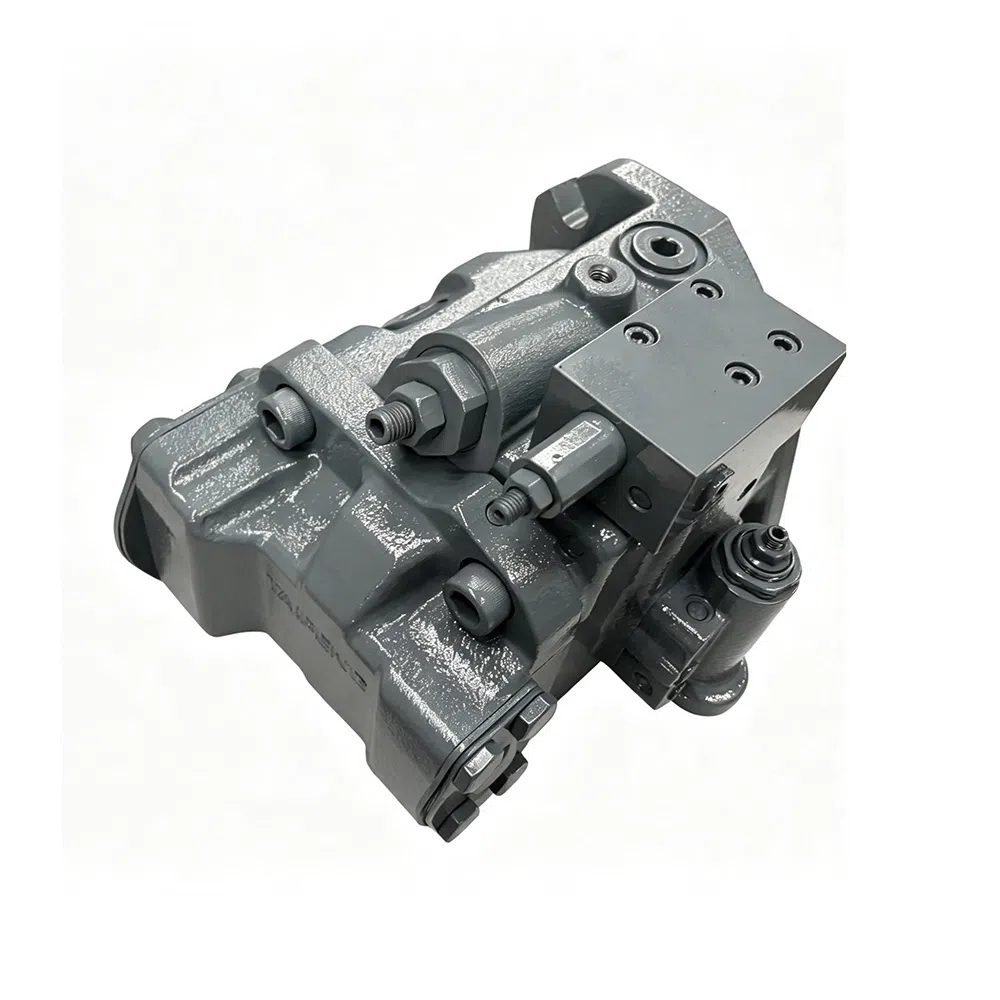

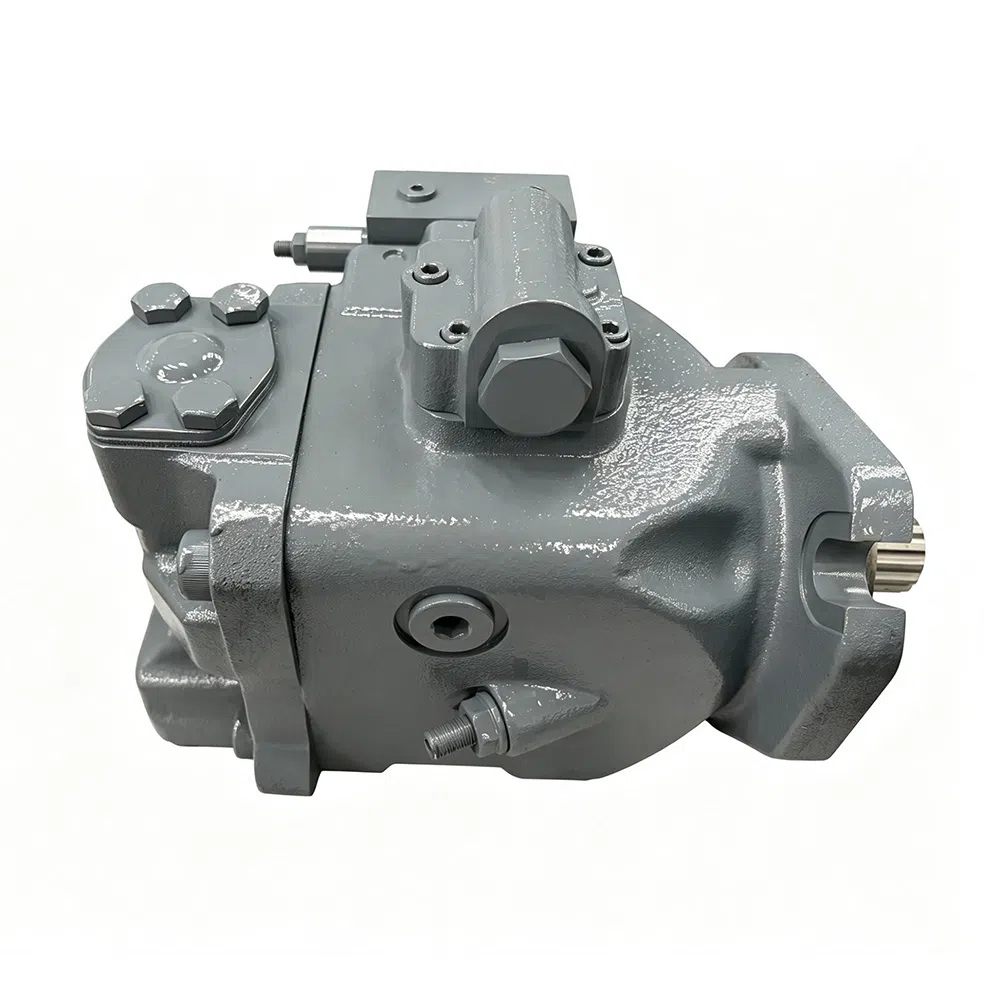

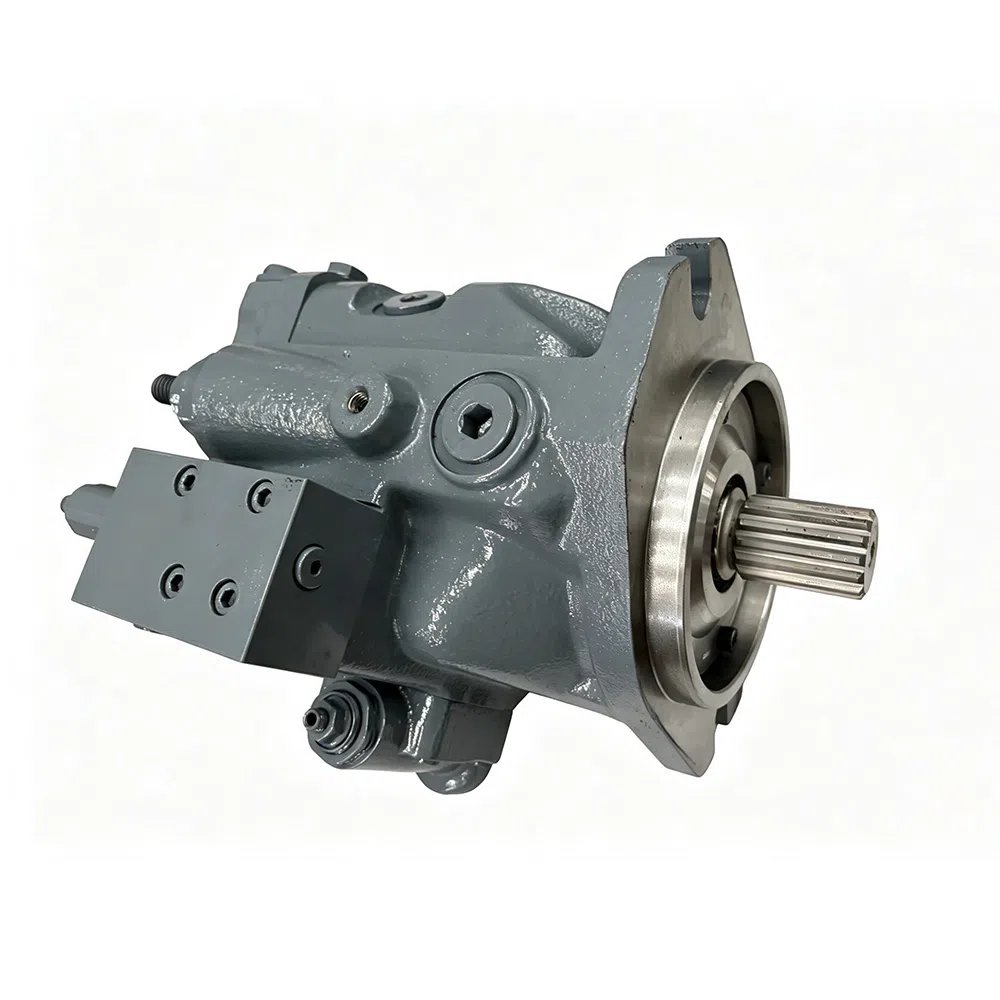

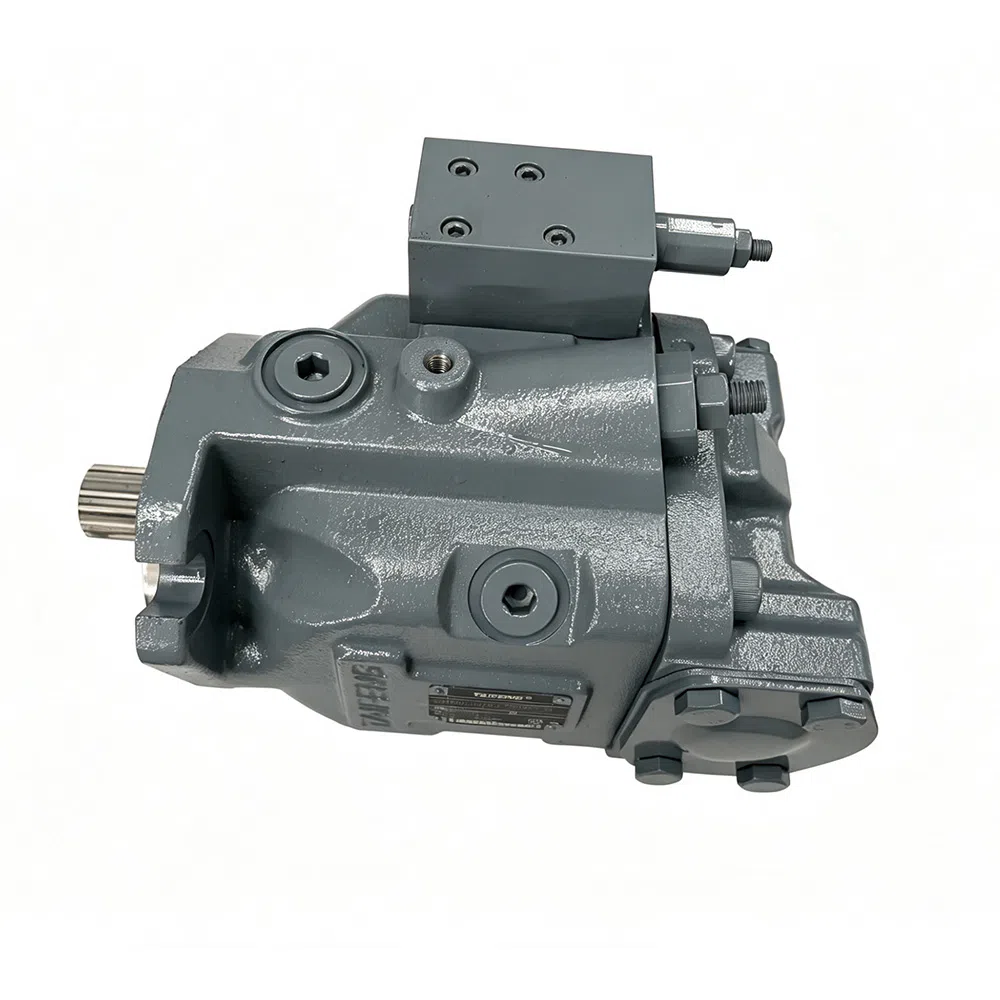

A bomba de pistão hidráulica da série A10V/54R foi projetada para acionamentos hidrostáticos que operam em sistemas hidráulicos de circuito aberto. Sua estrutura de placa oscilante de pistão axial fornece vazão variável proporcional à velocidade de acionamento e ao deslocamento, com ajuste suave por meio do ângulo da placa oscilante. O tamanho compacto da bomba e a relação potência-peso favorável a tornam adequada onde o espaço de instalação e a eficiência hidráulica são importantes. Ela oferece rotação de alta velocidade, baixo ruído, excelente capacidade de sucção, rolamentos duráveis e um eixo de acionamento capaz de suportar cargas axiais e radiais. O curto tempo de resposta é suportado pelo controle de vazão, pressão e potência.
Âmbito de aplicação
A bomba de pistão axial A10V/54R pode ser considerada para máquinas de construção, máquinas agrícolas, equipamentos hidráulicos industriais, aplicações hidráulicas móveis e sistemas de transmissão hidráulica que utilizam um projeto de circuito aberto. A compatibilidade real depende da pressão do sistema, do deslocamento, da velocidade, do fluido, dos controles e dos requisitos de instalação.
Tabela de valores
Parâmetros da bomba de pistão A10V/54R
| Item | Condição / Símbolo | Unidade | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
|---|---|---|---|---|---|---|---|---|
| Tamanho | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 | ||
| Deslocamento máx. | Vg máx | mL/r | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
| Velocidade máx. ¹) | em Vg máx — n_nom | rpm | 3300 | 3000 | 2700 | 2600 | 2400 | 2200 |
| Velocidade máx. ¹) | em Vg < Vg máx — n_max | rpm | 3960 | 3600 | 3250 | 3140 | 3000 | 2600 |
| Fluxo | em n₀ máx — q_V0 máx | L/min | 59 | 84 | 117 | 169 | 182 | 231 |
| Fluxo | em n_E=1500rpm — q_VE máx | L/min | 27 | 42 | 68 | 95 | 114 | 157 |
| Potência máx. | em n₀ máx — p₀ máx | kW | 25 | 35 | 55 | 69 | 75 | 96 |
| Potência máx. | em n_E=1500rpm — p_E máx | kW | 11 | 18 | 32 | 40 | 47 | 65 |
| Torque máx. | em Vg máx（Δp=25MPa）— T_máx | Nm | 71 | 111 | 200 | 242 | 302 | 417 |
| Torque máx. | em Vg máx（Δp=10MPa）— T | Nm | 29 | 45 | 72 | 97 | 121 | 167 |
| Capacidade de enchimento | V | L | 0.25 | 0.3 | 0.6 | 0.8 | 0.8 | 1 |
| Peso (sem óleo) | m | kg | 13 | 18 | 24 | 28 | 28 | 45 |
