Características

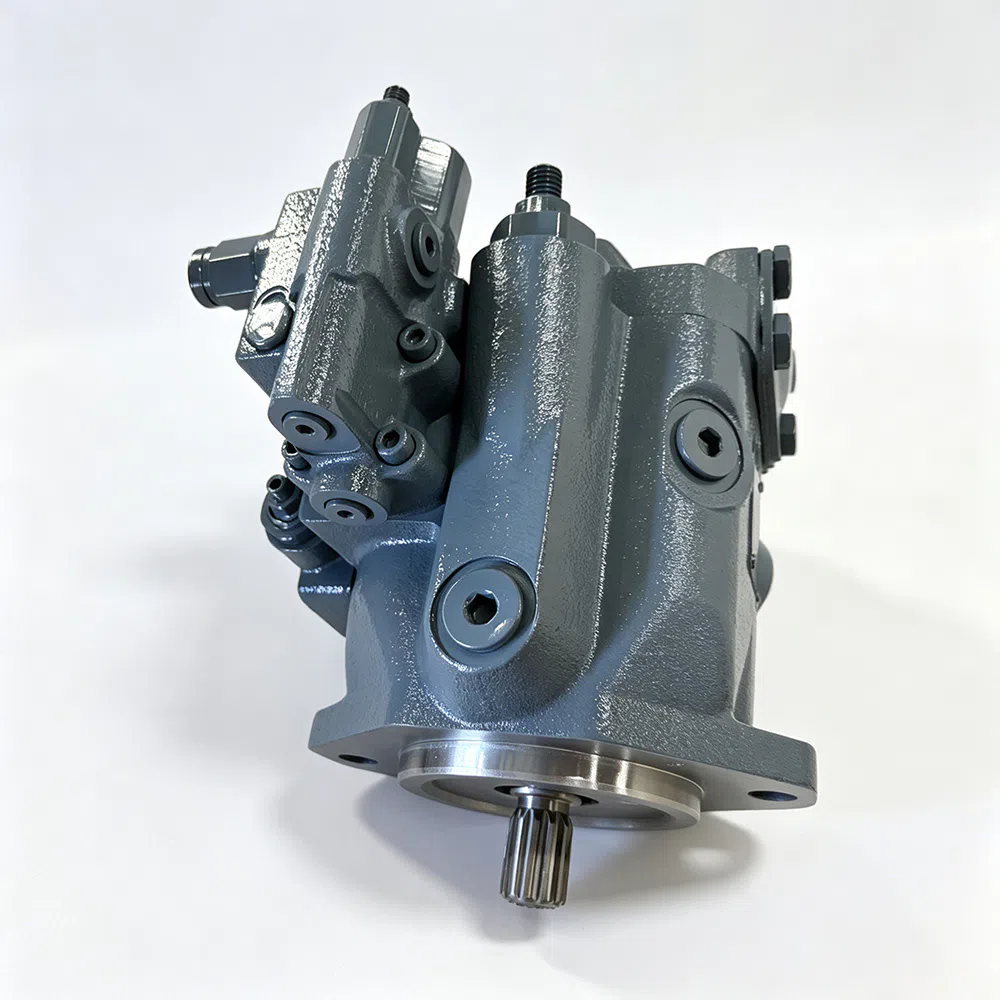

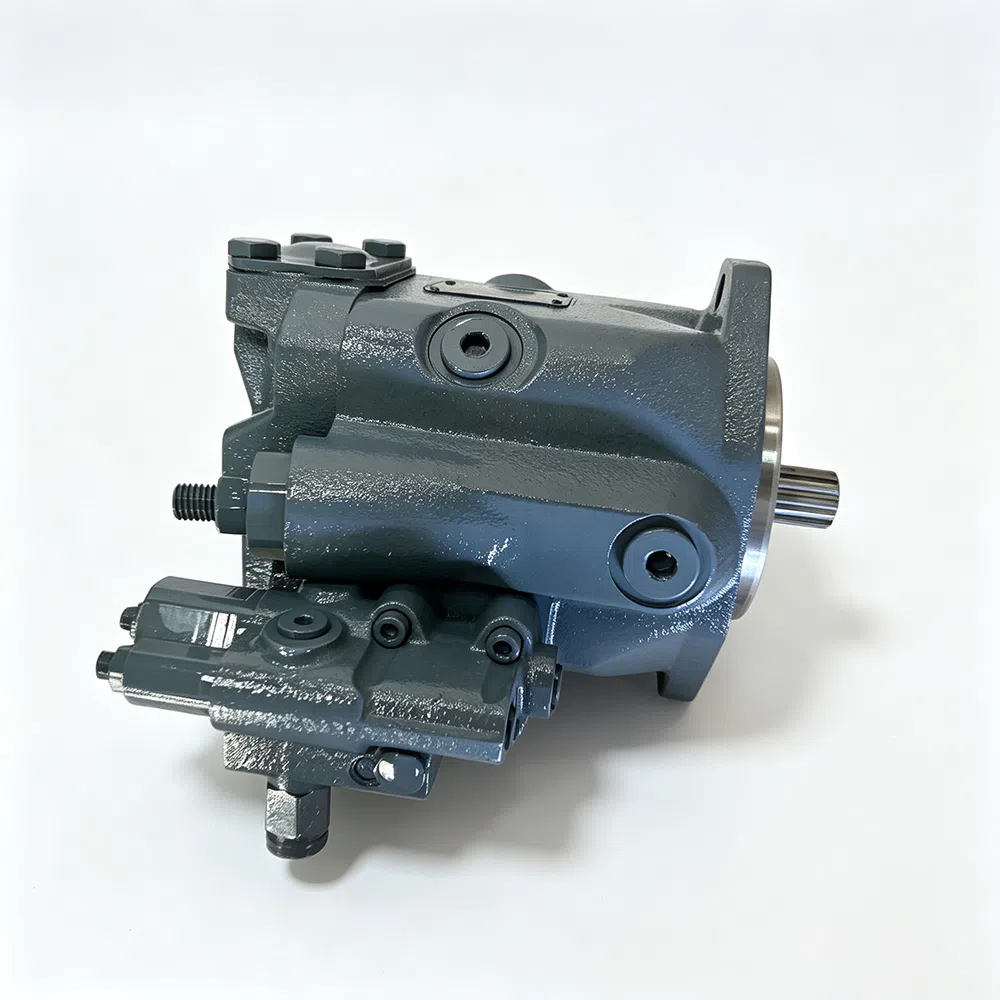

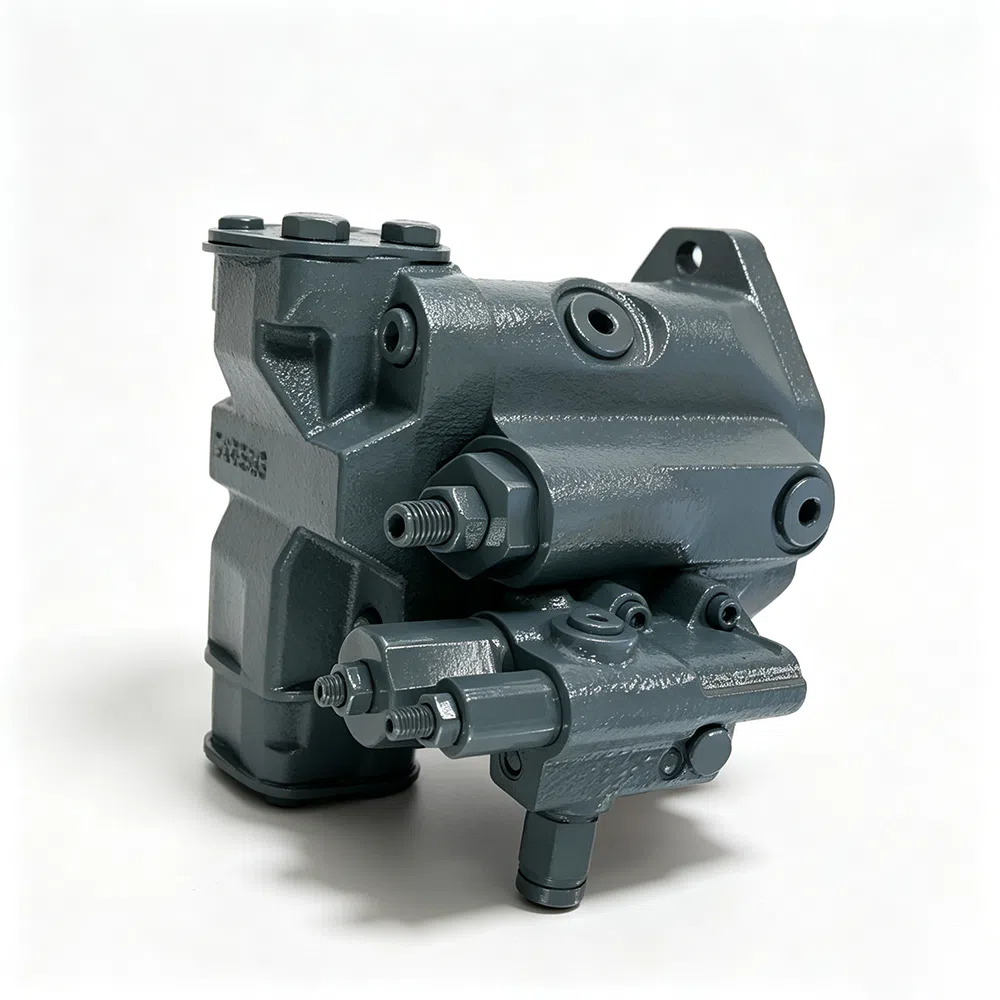

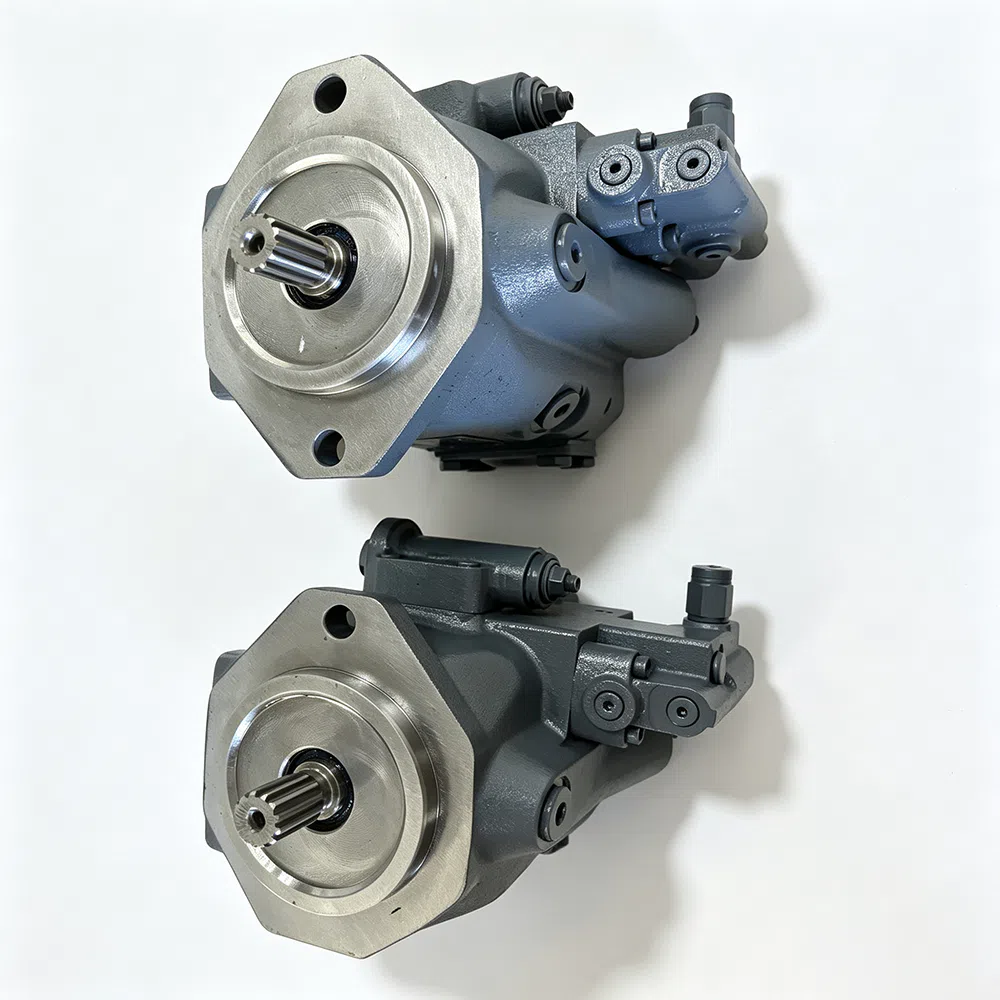

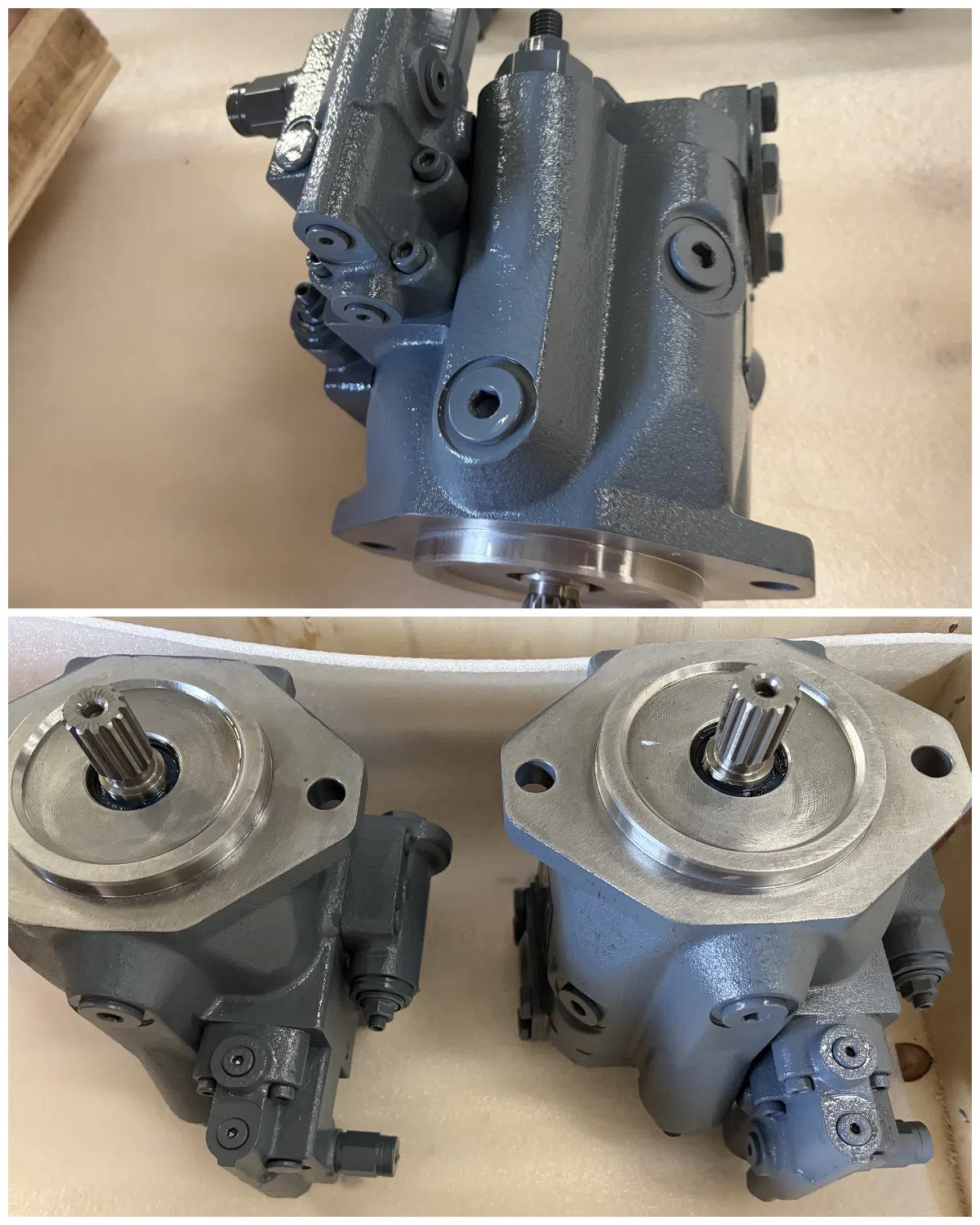

Bomba de pistão axial de alta pressão Série TFA10V/54
● Design de placa oscilante de pistão axial para acionamentos hidrostáticos em circuito aberto.
● A vazão é proporcional à velocidade de acionamento e ao deslocamento, variando continuamente por meio do ajuste do ângulo da placa oscilante.
● Rolamento potente garante longa vida útil.
● Rotação em alta velocidade permitida
● Relação potência/peso favorável, tamanho compacto
● Baixo nível de ruído
● Excelente capacidade de sucção
● O eixo de acionamento suporta cargas axiais e radiais.
● Controle de vazão e pressão
● Controle de energia
● Tempo de resposta curto
Tabela de valores
Ficha Técnica da Bomba de Pistão Axial da Série A10V/54R
| Item | Condição / Símbolo | Unidade | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
|---|---|---|---|---|---|---|---|---|
| Tamanho | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 | ||
| Deslocamento máx. | Vg máx | mL/r | 18 | 28 | 45 | 63/72 | 76/85 | 105/125 |
| Velocidade máx. ¹) | em Vg máx — n_nom | rpm | 3300 | 3000 | 2700 | 2600 | 2400 | 2200 |
| Velocidade máx. ¹) | em Vg < Vg máx — n_max | rpm | 3960 | 3600 | 3250 | 3140 | 3000 | 2600 |
| Fluxo | em n₀ máx — q_V0 máx | L/min | 59 | 84 | 117 | 169 | 182 | 231 |
| Fluxo | em n_E=1500rpm — q_VE máx | L/min | 27 | 42 | 68 | 95 | 114 | 157 |
| Potência máx. | em n₀ máx — p₀ máx | kW | 25 | 35 | 55 | 69 | 75 | 96 |
| Potência máx. | em n_E=1500rpm — p_E máx | kW | 11 | 18 | 32 | 40 | 47 | 65 |
| Torque máx. | em Vg máx（Δp=25MPa）— T_máx | Nm | 71 | 111 | 200 | 242 | 302 | 417 |
| Torque máx. | em Vg máx（Δp=10MPa）— T | Nm | 29 | 45 | 72 | 97 | 121 | 167 |
| Capacidade de enchimento | V | L | 0.25 | 0.3 | 0.6 | 0.8 | 0.8 | 1 |
| Peso (sem óleo) | m | kg | 13 | 18 | 24 | 28 | 28 | 45 |
Aplicações
A bomba de pistão axial de deslocamento variável da série A10V/54R é projetada para sistemas hidráulicos de circuito aberto. Com alta eficiência volumétrica e múltiplas opções de controle, é amplamente utilizada em máquinas de construção, hidráulica industrial, metalurgia, máquinas agrícolas e movimentação de materiais. Adequada para sistemas hidráulicos de média e alta pressão que exigem economia de energia e vazão e pressão ajustáveis.

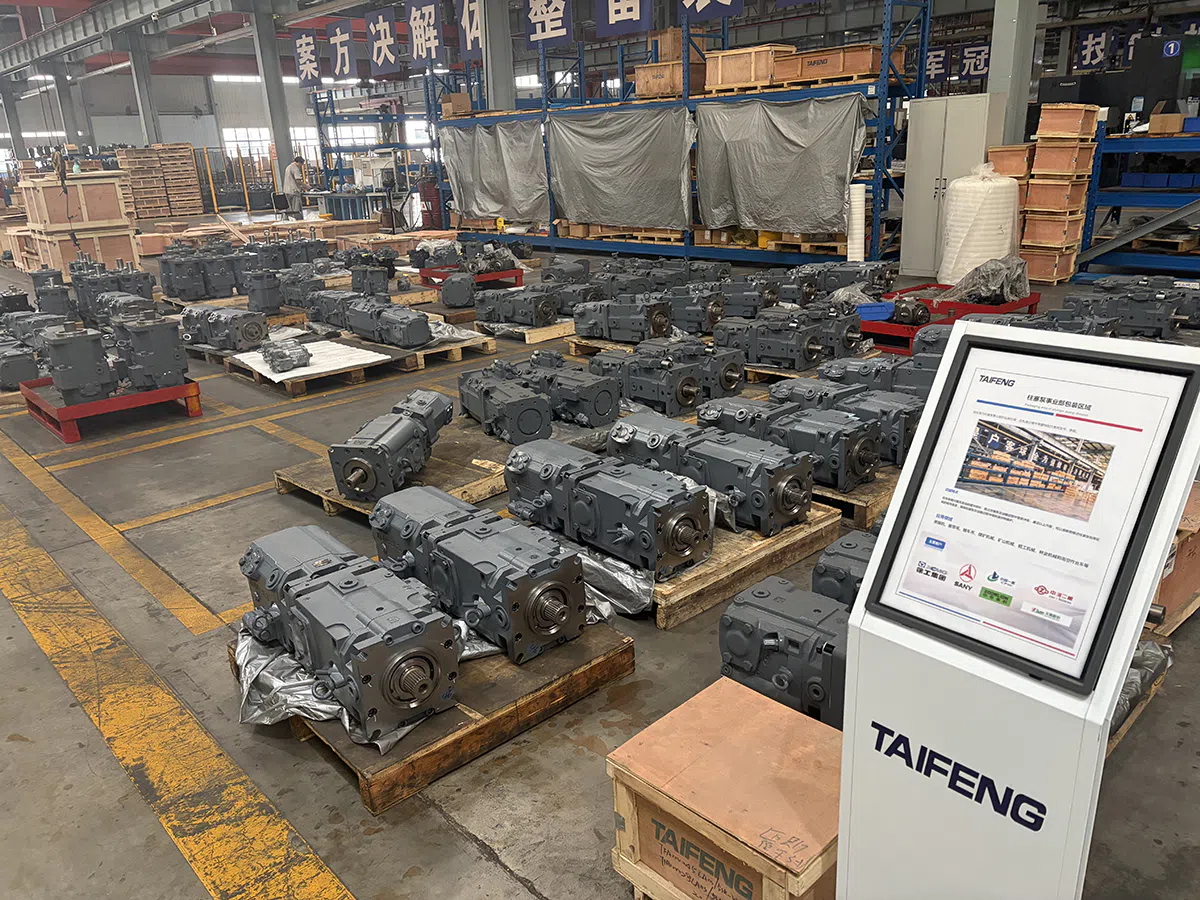

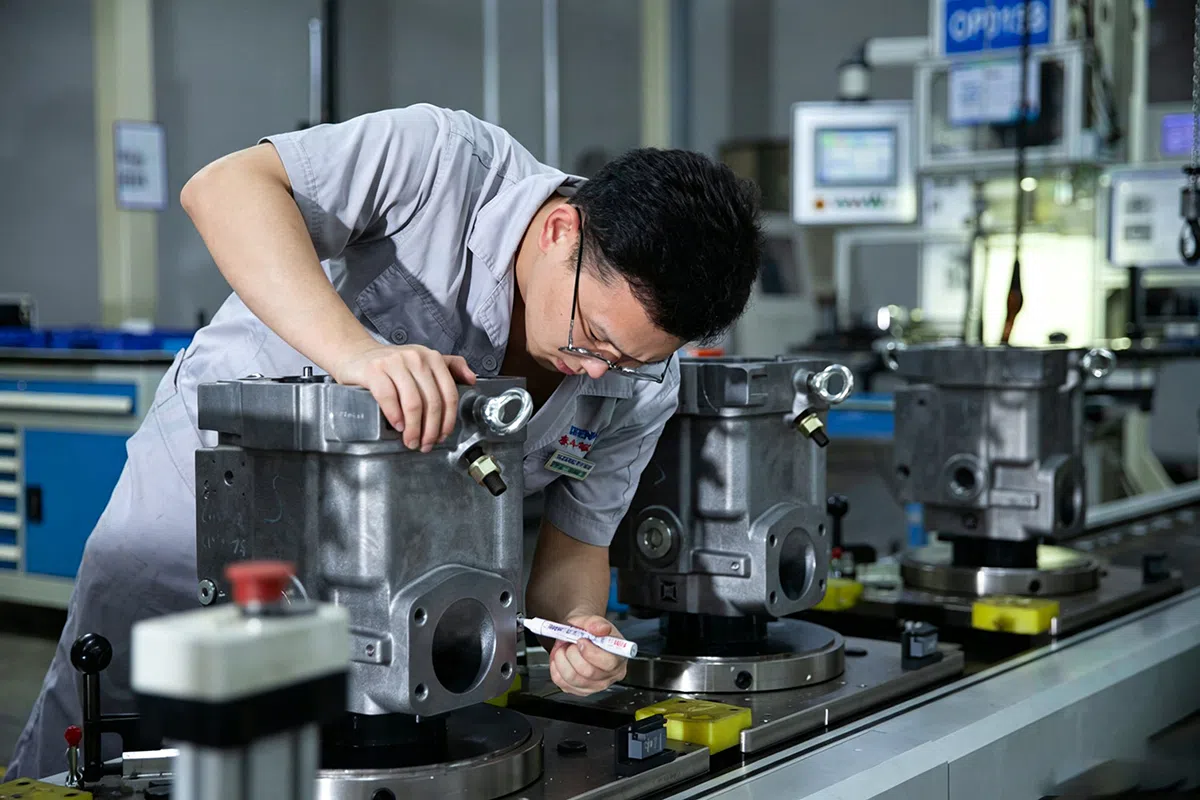

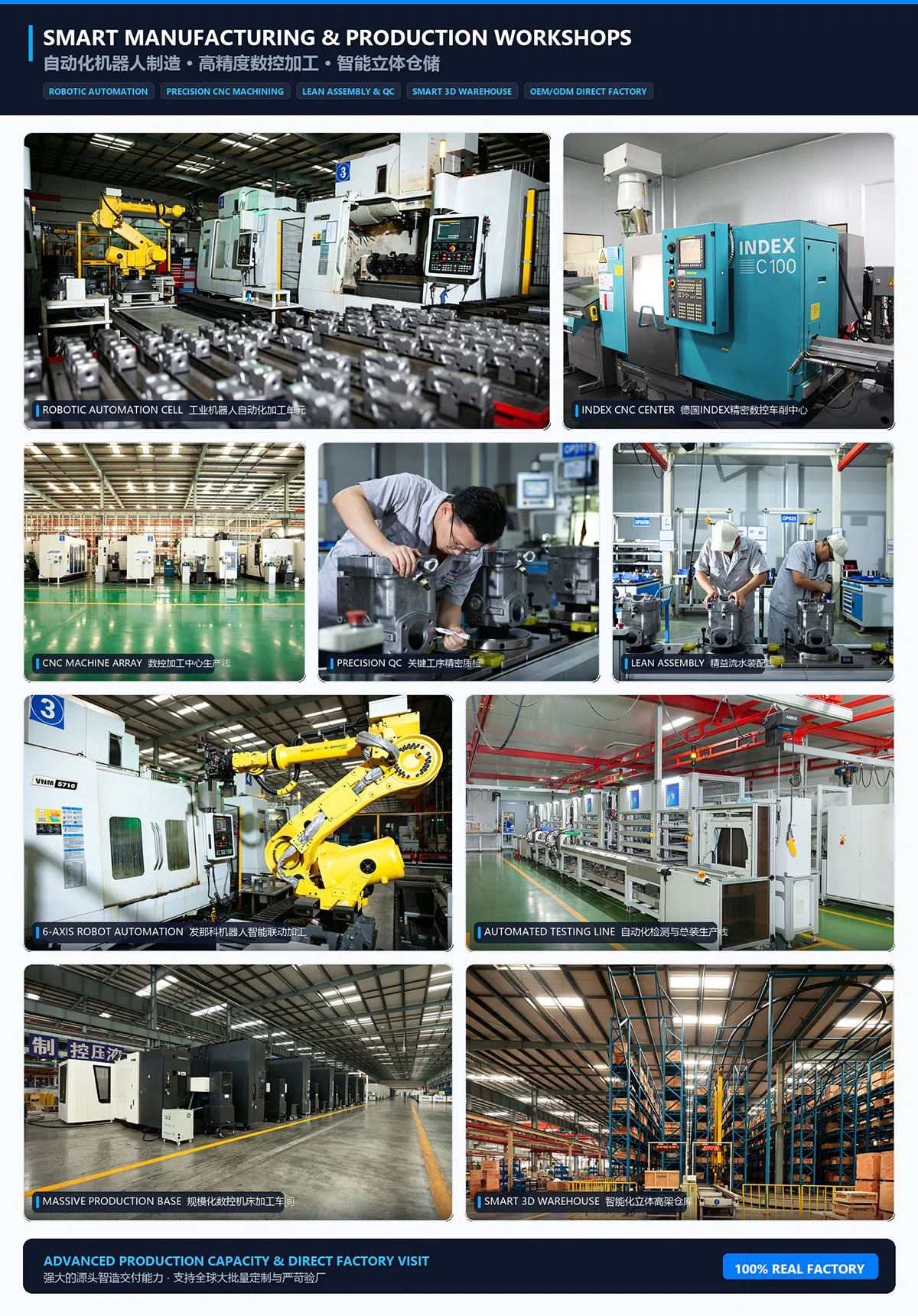

Perfil da Fábrica
A nossa fábrica adota um processo completo de fabrico inteligente de ponta a ponta para componentes hidráulicos. Todo o fluxo de produção abrange automação robótica, maquinagem CNC de precisão, montagem lean e controlo de qualidade rigoroso, e logística inteligente 3D. Equipados com braços robóticos FANUC, tornos CNC INDEX e um conjunto completo de linhas de inspeção automatizadas, mantemos uma elevada precisão consistente para cada bomba e válvula hidráulica. O sistema de controlo de qualidade rastreável em todo o processo garante uma qualidade estável, assegurando um fornecimento global fiável para clientes industriais.
