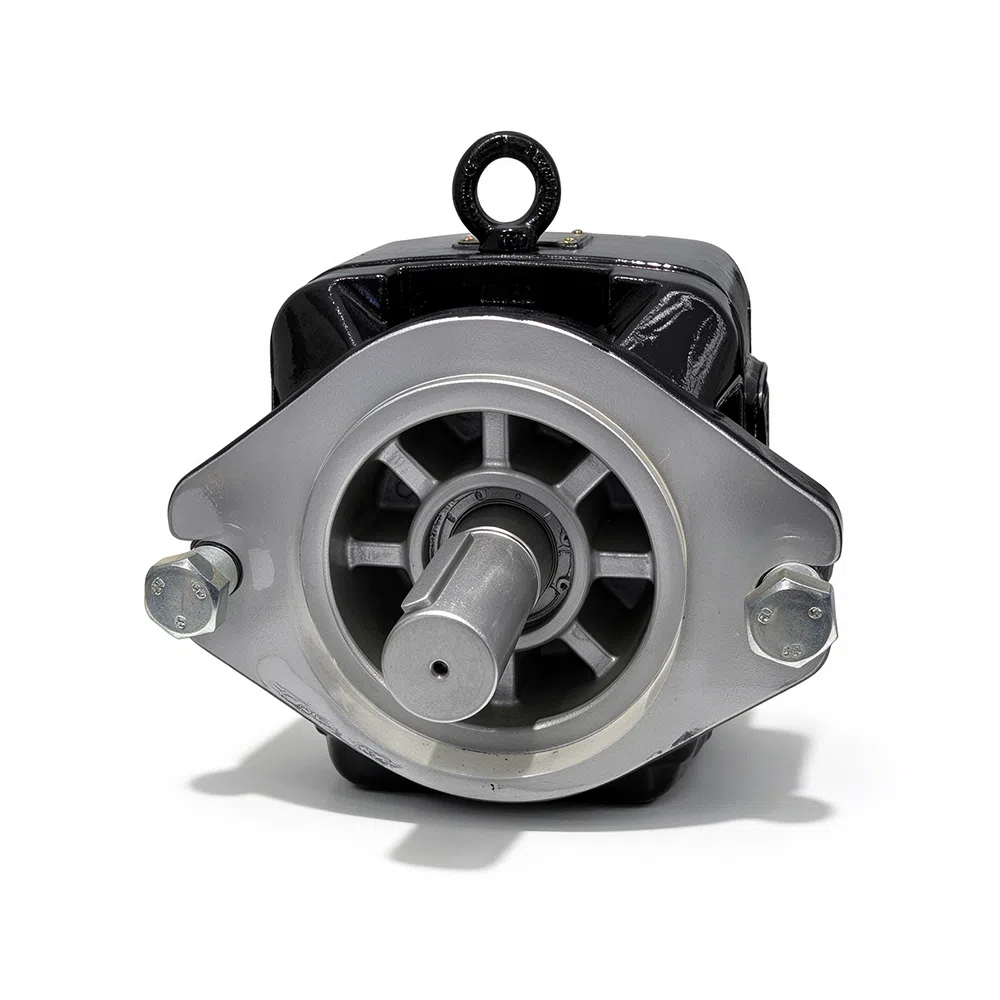

Visão Geral

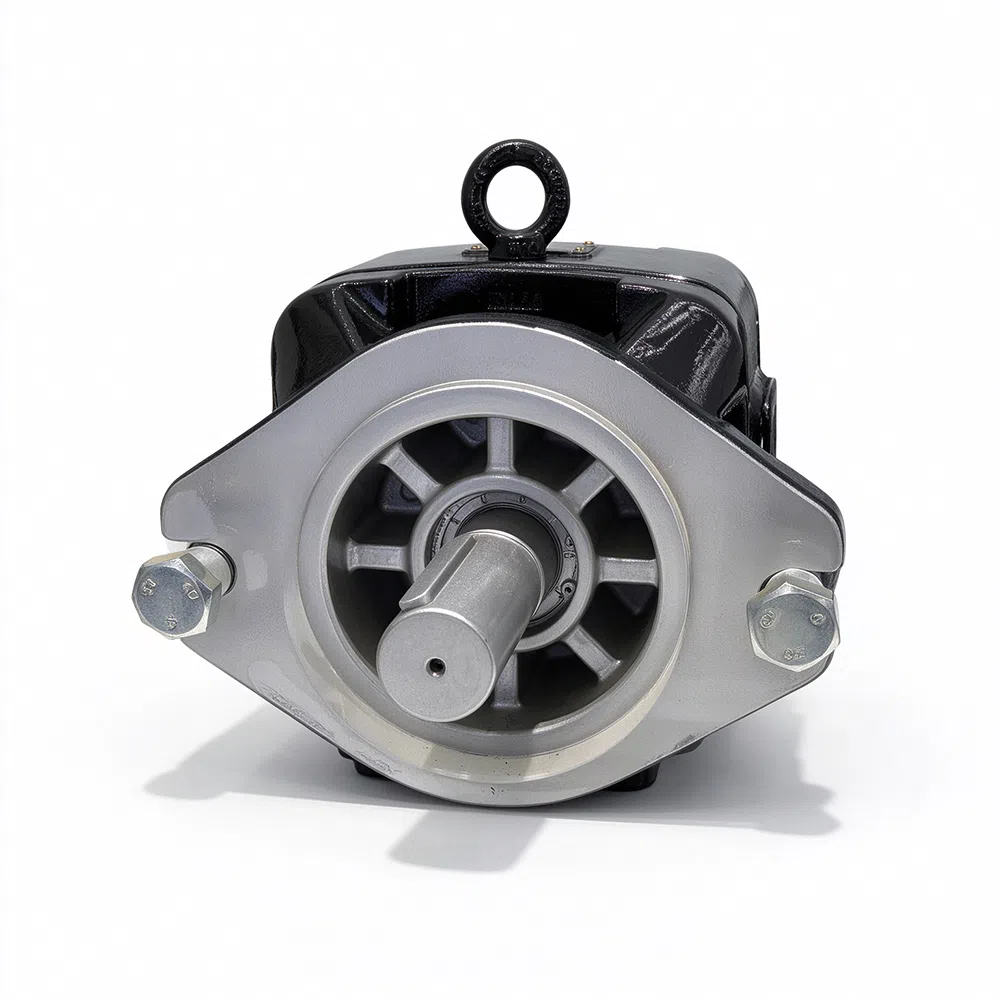

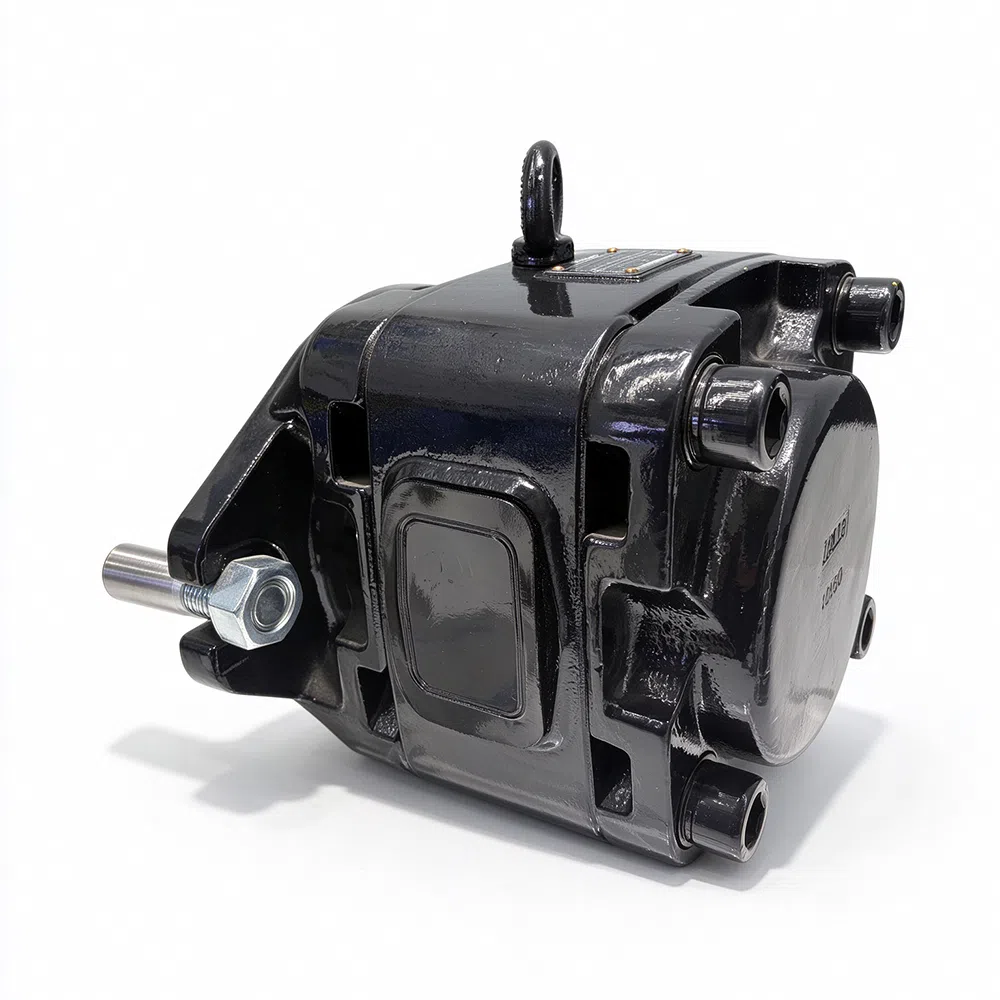

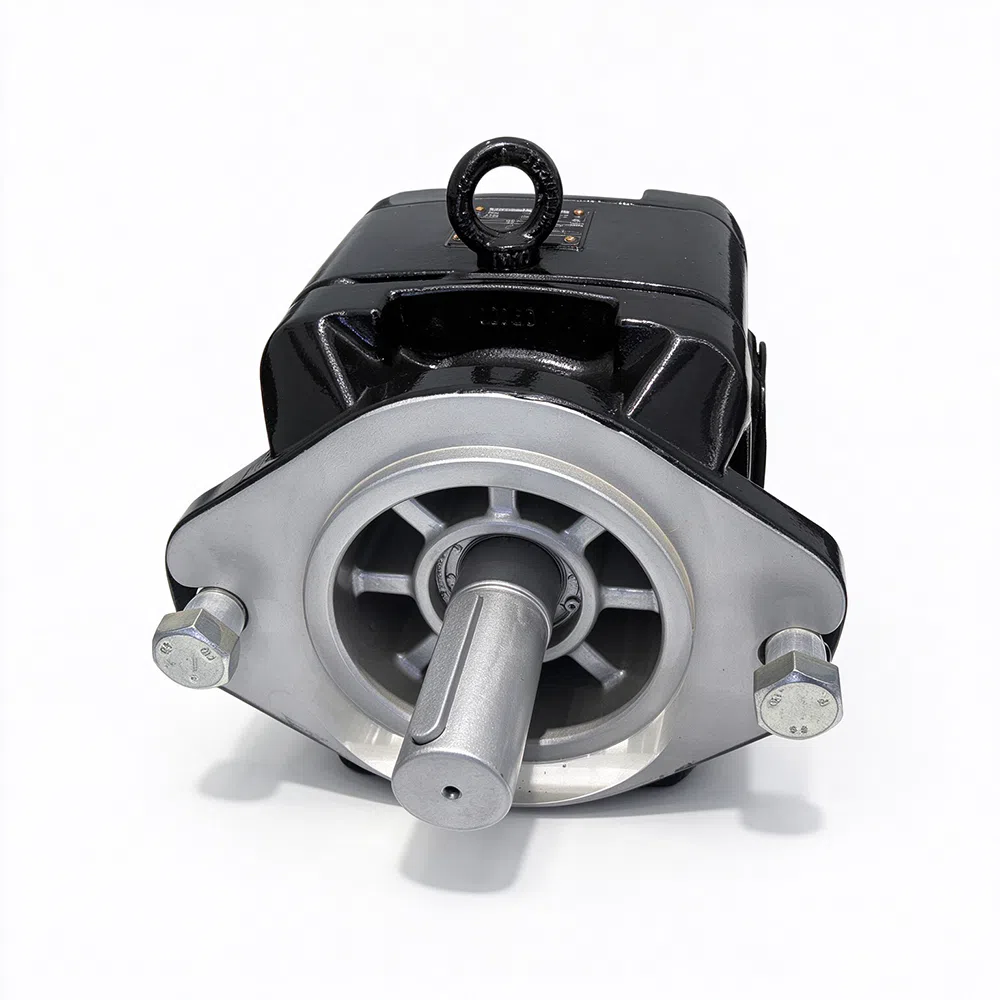

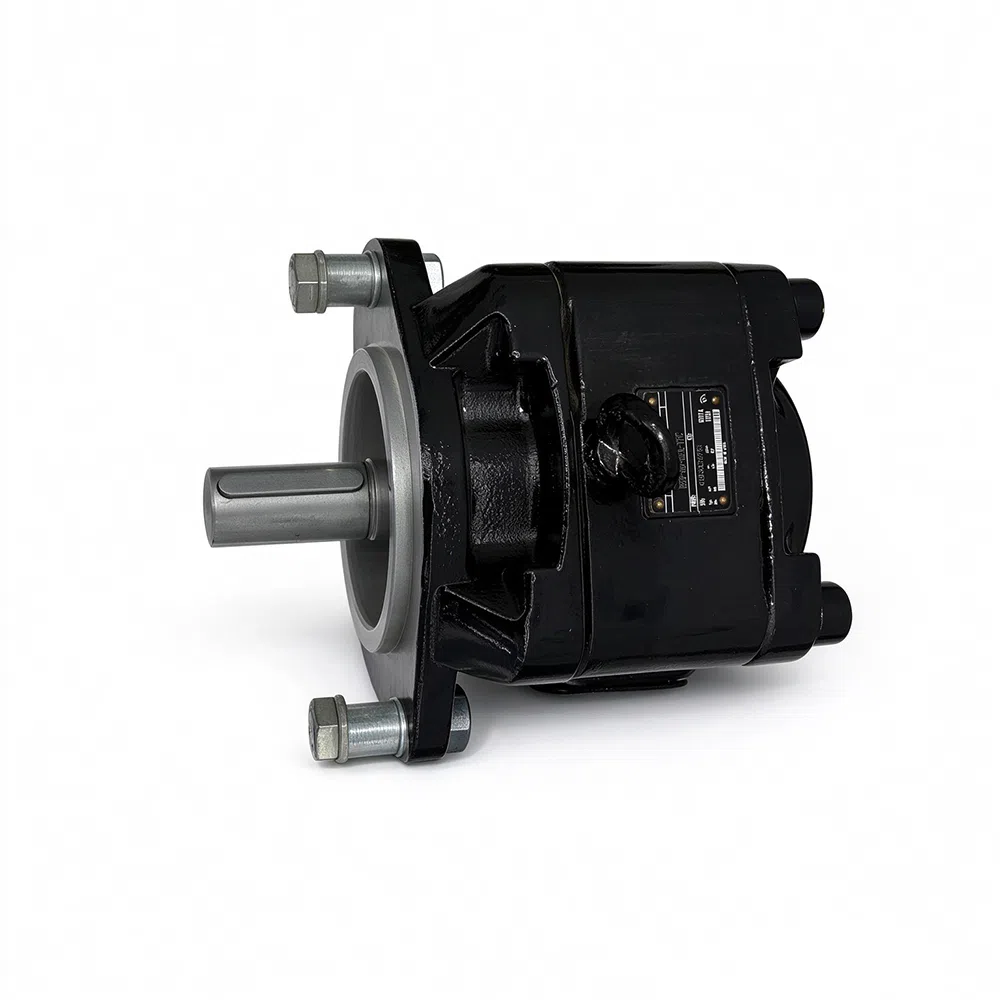

Esta bomba de engrenagens internas foi projetada para sistemas hidráulicos que exigem operação silenciosa, espaço de instalação compacto e eficiência volumétrica consistente. Ao contrário dos projetos de engrenagens externas, a bomba de engrenagens internas possui um rotor (engrenagem externa) que engrena com um anel de engrenagem interna, criando uma abertura e fechamento suaves e graduais das câmaras de volume. Este projeto reduz significativamente a pulsação do fluxo e o ruído, tornando-a uma bomba hidráulica de engrenagens ideal para aplicações industriais de precisão.
Principais Características e Vantagens
Baixo Ruído e Pulsação Mínima: O princípio de engrenamento interno garante um fornecimento suave de fluido com picos de pressão reduzidos, resultando em uma operação mais silenciosa em comparação com bombas de engrenagens externas.
Compacta e Leve: Menos peças e um design coaxial permitem uma pegada menor, facilitando a integração em espaços apertados de máquinas.
Excelente Desempenho de Sucção: As bombas de engrenagens internas lidam bem com velocidades mais altas e fluidos viscosos, mantendo uma sucção estável mesmo em condições exigentes.
Durável e Confiável: Com a seleção adequada de materiais e usinagem de precisão, esta bomba de engrenagens hidráulica oferece longa vida útil, mesmo em ciclos de serviço contínuo.
Alta Eficiência Volumétrica: Designs avançados de controle de folga e compensação de desgaste ajudam a manter a eficiência ao longo do uso prolongado.

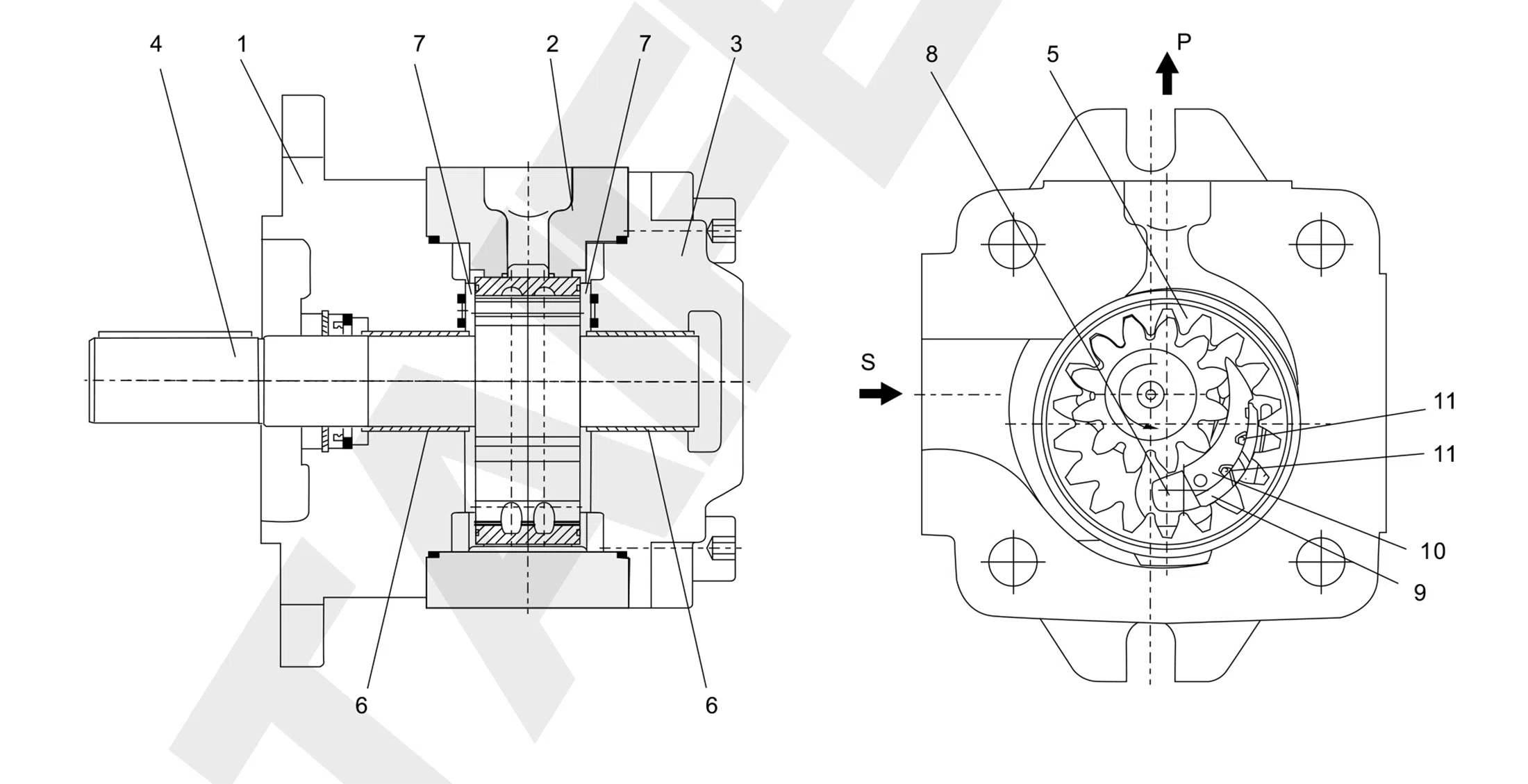

Estrutura básica
A bomba hidráulica da série HG é uma bomba de engrenagens engrenadas com deslocamento fixo.
Os seus componentes básicos são: tampa frontal (1), corpo da bomba (2), tampa traseira (3), eixo de engrenagem (4), anel dentado interno (5),
mancal deslizante (6), placas frontal e traseira (7) e haste de posicionamento (8), e mecanismo de compensação radial composto
por placa auxiliar em meia-lua (9), placa principal em meia-lua (10) e haste plástica (11)
bomba de engrenagens final
Parâmetro técnico

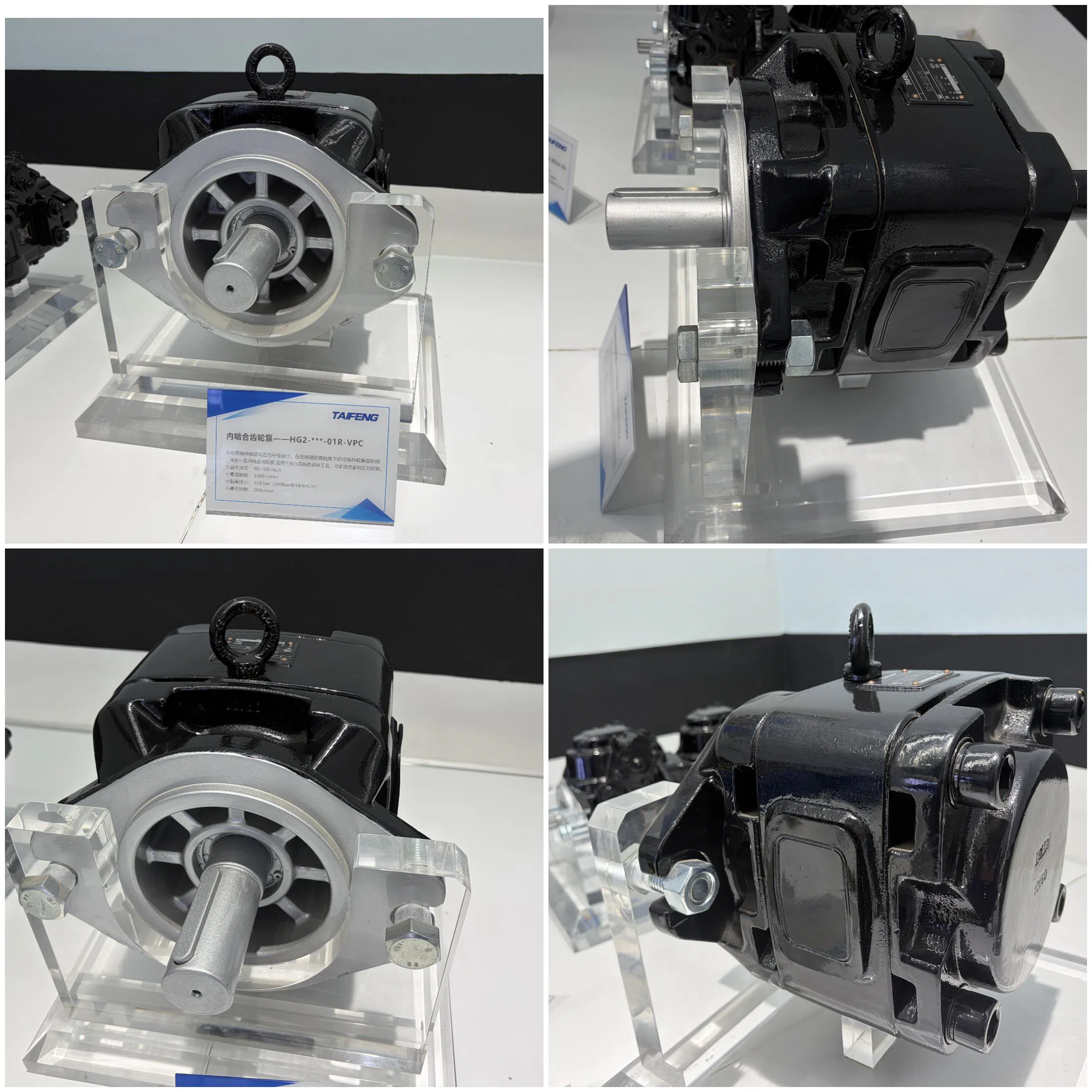

Bomba de engrenagem interna hidráulica da série HG
| Número de série | Especificações | Cilindrada（ml/r） | Pressão de trabalho — Nominal（bar） | Pressão de trabalho — Máxima（bar） | Velocidade — Máxima（r/min） | Velocidade — Mínima（r/min） | Peso（kg） |
|---|---|---|---|---|---|---|---|
| HG0 | 3.5 | 3.6 | 315 | 350 | 3600 | 400 | 4 |
| HG0 | 5 | 5.2 | 315 | 350 | 3600 | 400 | 4.2 |
| HG0 | 6.3 | 6.4 | 315 | 350 | 3600 | 400 | 4.4 |
| HG0 | 8 | 8.2 | 315 | 350 | 3600 | 400 | 4.6 |
| HG0 | 10 | 10.2 | 315 | 350 | 3600 | 400 | 4.8 |
| HG0 | 13 | 13.3 | 315 | 350 | 3000 | 600 | 4.9 |
| HG0 | 16 | 16.0 | 315 | 350 | 3000 | 600 | 5.2 |
| HG0 | 20 | 20.0 | 250 | 300 | 3000 | 600 | 5.6 |
| HG1 | 25 | 25.3 | 315 | 350 | 3000 | 200 | 14.5 |
| HG1 | 32 | 32.7 | 315 | 350 | 3000 | 200 | 15 |
| HG1 | 40 | 40.1 | 315 | 350 | 3000 | 200 | 16 |
| HG1 | 50 | 50.7 | 315 | 350 | 3000 | 200 | 17 |
| HG1 | 63 | 63.7 | 250 | 300 | 3000 | 200 | 18.5 |
| HG2 | 80 | 81.4 | 315 | 350 | 3000 | 200 | 43.5 |
| HG2 | 100 | 100.2 | 315 | 350 | 3000 | 200 | 45.5 |
| HG2 | 125 | 125.3 | 315 | 350 | 3000 | 200 | 48 |
| HG2 | 160 | 162.8 | 210 | 260 | 3000 | 200 | 52 |
Perfil da Empresa

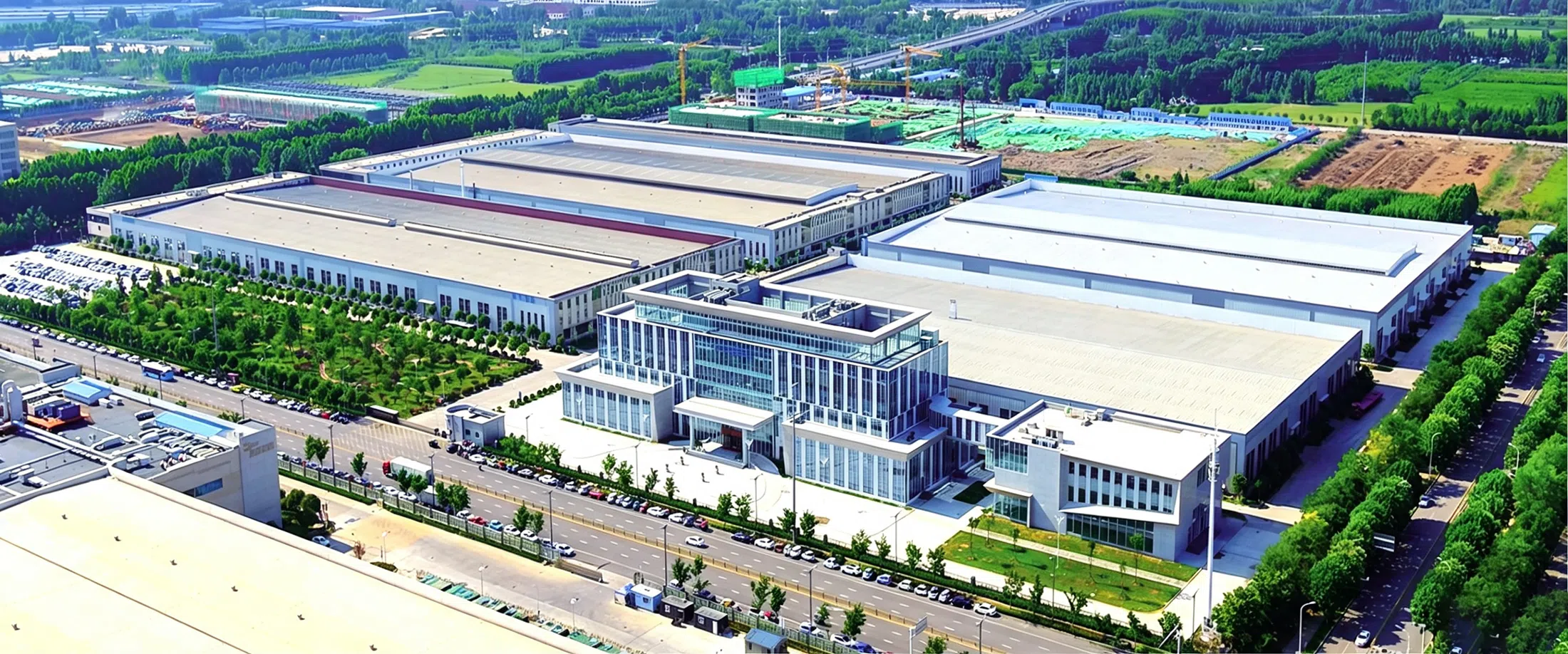

Sobre a Shandong Taifeng Intelligent Control Co., Ltd. Fundada em 2000, a Shandong Taifeng Intelligent Control Co., Ltd. é uma fabricante líder de alta tecnologia especializada em P&D, engenharia e fabricação de precisão de componentes hidráulicos de alto desempenho e sistemas eletro-hidráulicos integrados. Com uma área industrial moderna de mais de 200.000 m², a Taifeng é reconhecida como Empresa de Demonstração Campeã Única da Manufatura Nacional e Empresa “Pequeno Gigante” Nacional no setor de potência fluida da China.
Principais Pontos Fortes de Fabricação e Técnicos:
Matriz Abrangente de Produtos: Desenvolvedora líder do setor de válvulas de cartucho bidirecionais, válvulas direcionais de múltiplas vias, válvulas de pré-carga, cilindros de alta pressão, bombas de pistão axial e blocos manifold eletro-hidráulicos personalizados.

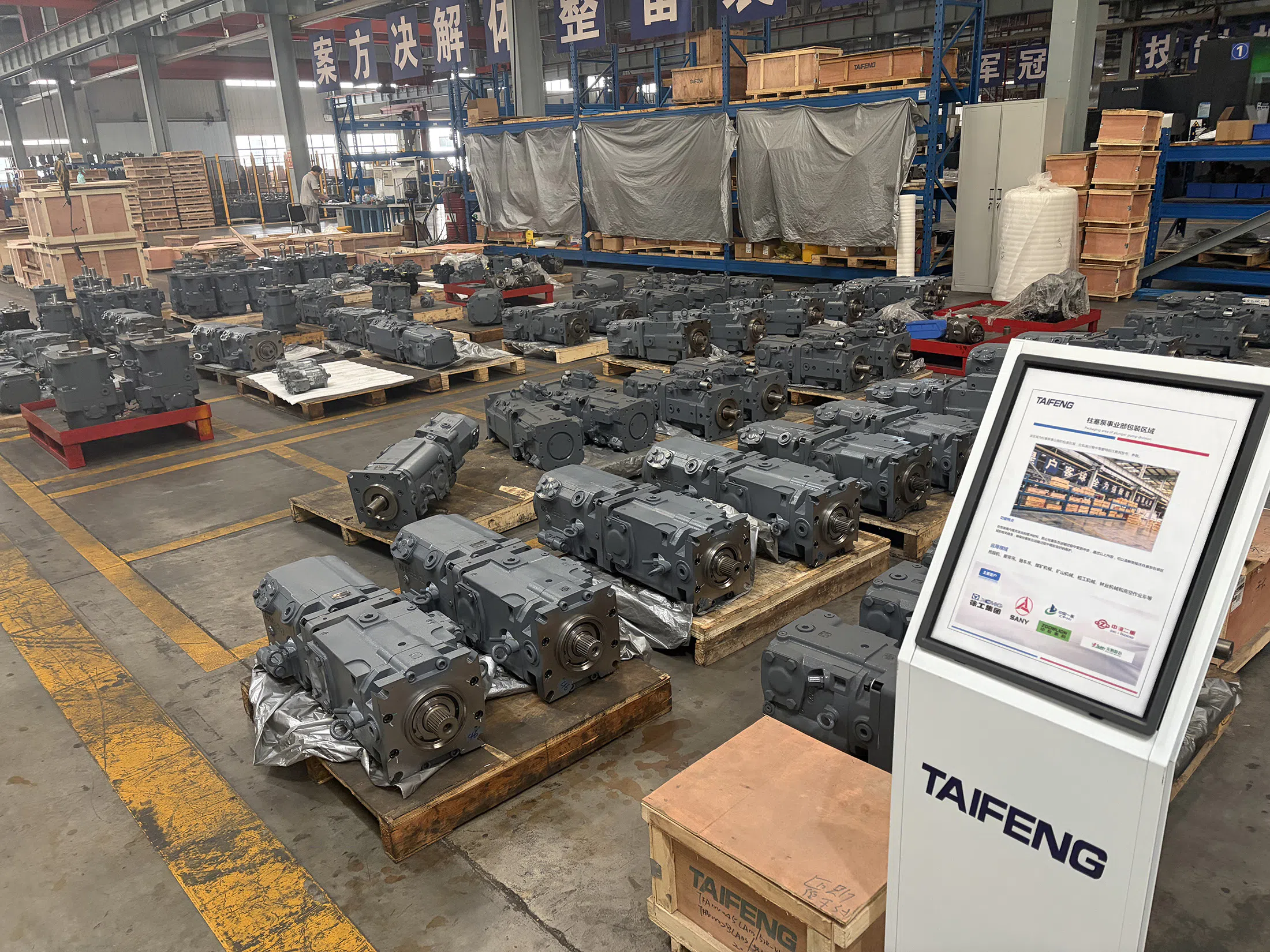

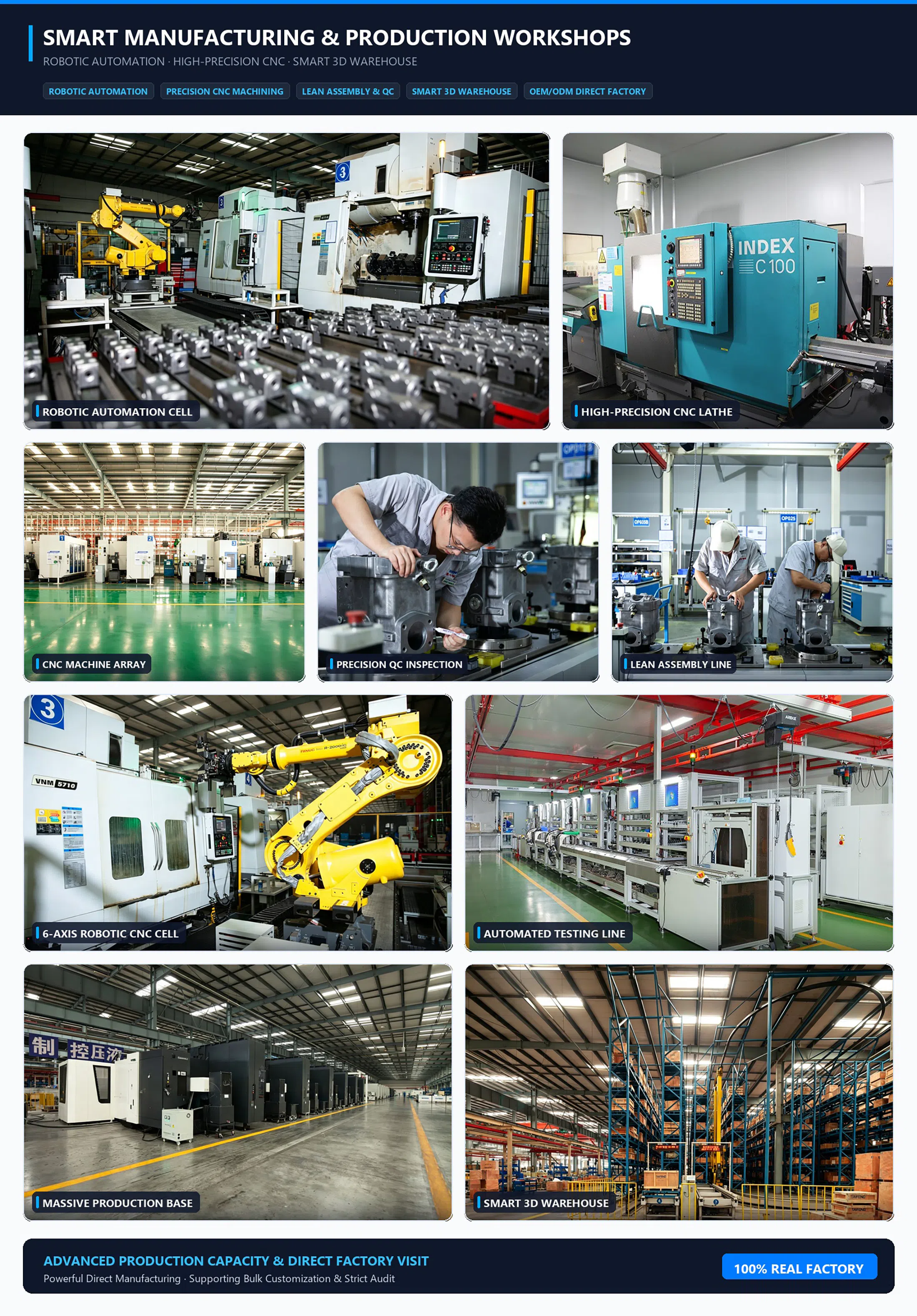

Ecossistema Avançado de Fabricação: Equipada com centros de usinagem CNC de alta precisão, linhas de retificação automatizadas e instalações de inspeção de classe mundial, garantindo tolerâncias de usinagem em nível de mícron.
P&D e Portfólio de Patentes: Apoiada por um centro dedicado de pesquisa hidráulica e mais de 100 patentes nacionais autorizadas (incluindo várias patentes de invenção inovadoras).
Certificações Internacionais: Totalmente certificada pelas normas ISO9001 (Gestão da Qualidade), ISO14001 (Gestão Ambiental), ISO45001 (Saúde e Segurança Ocupacional) e CE.
Aplicações Globais: Amplamente utilizada em máquinas de forjamento pesado, metalurgia, engenharia marítima, equipamentos móveis de construção, máquinas para plásticos e setores de energia renovável em todo o mundo.
