Características

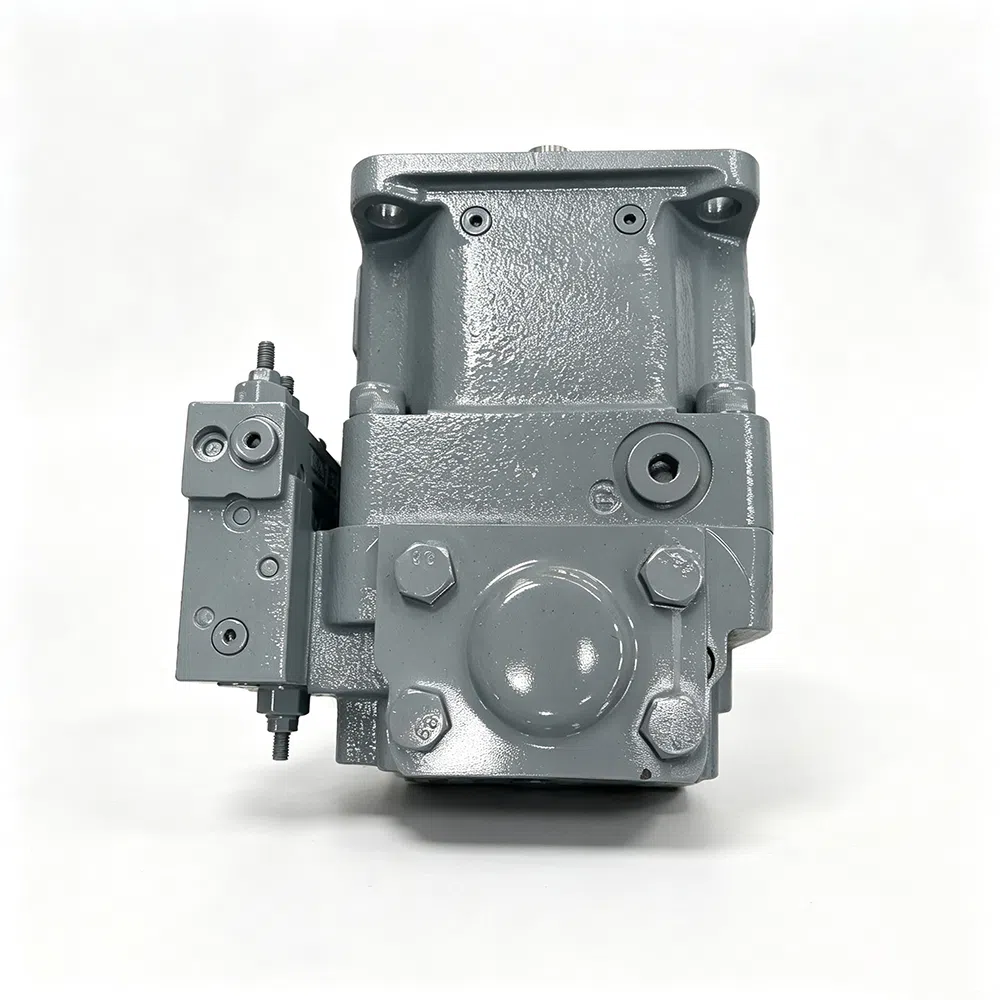

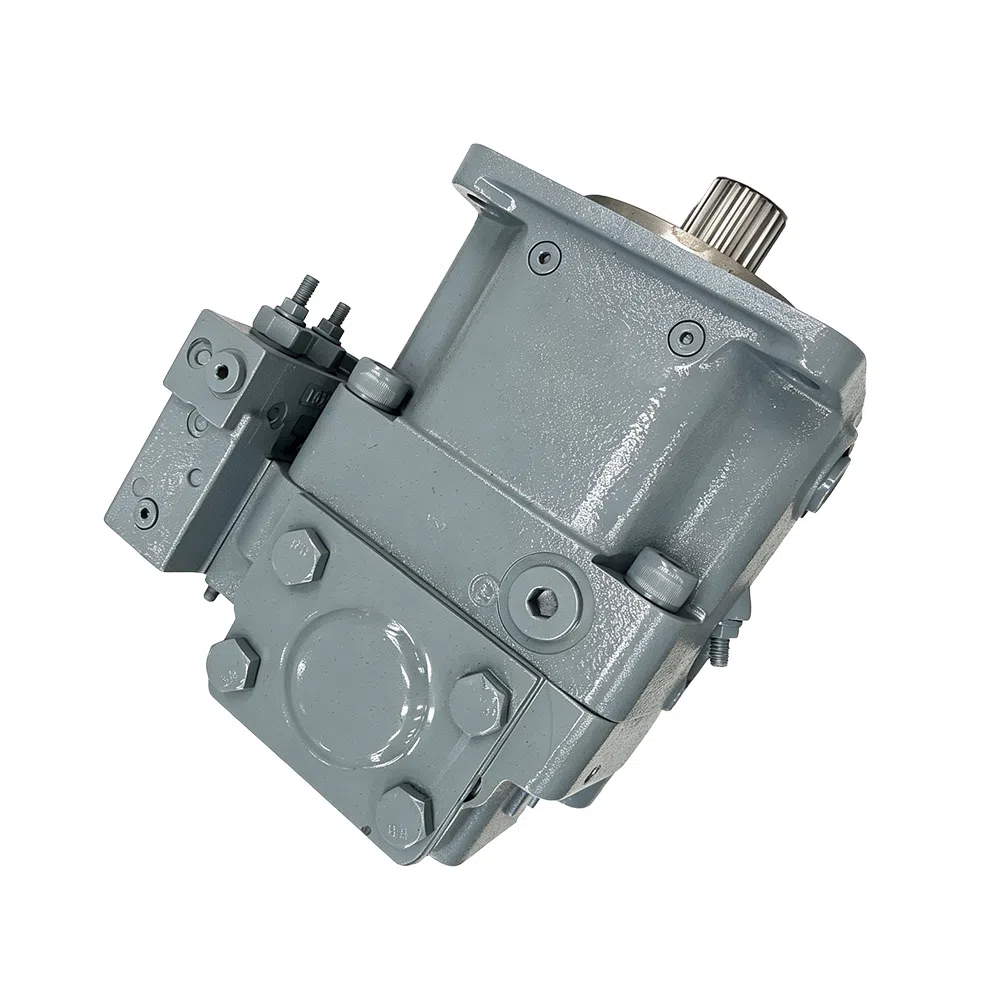

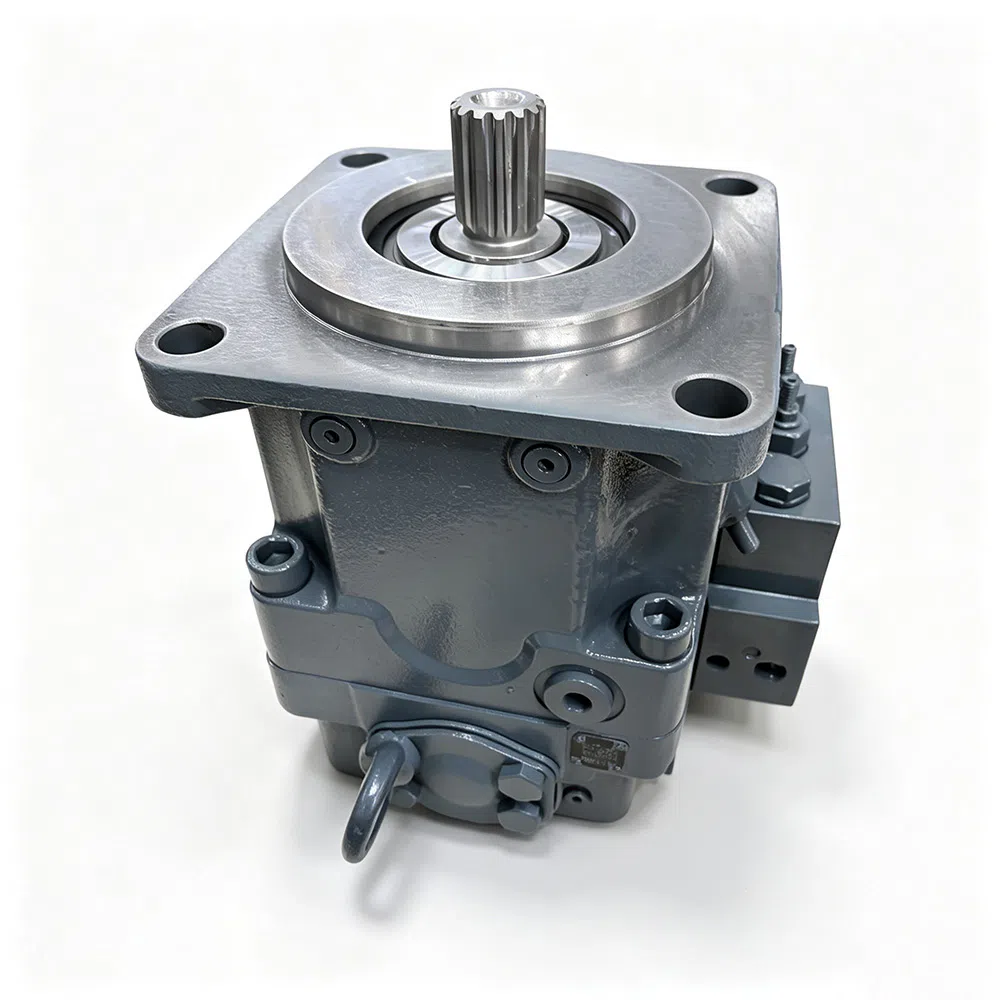

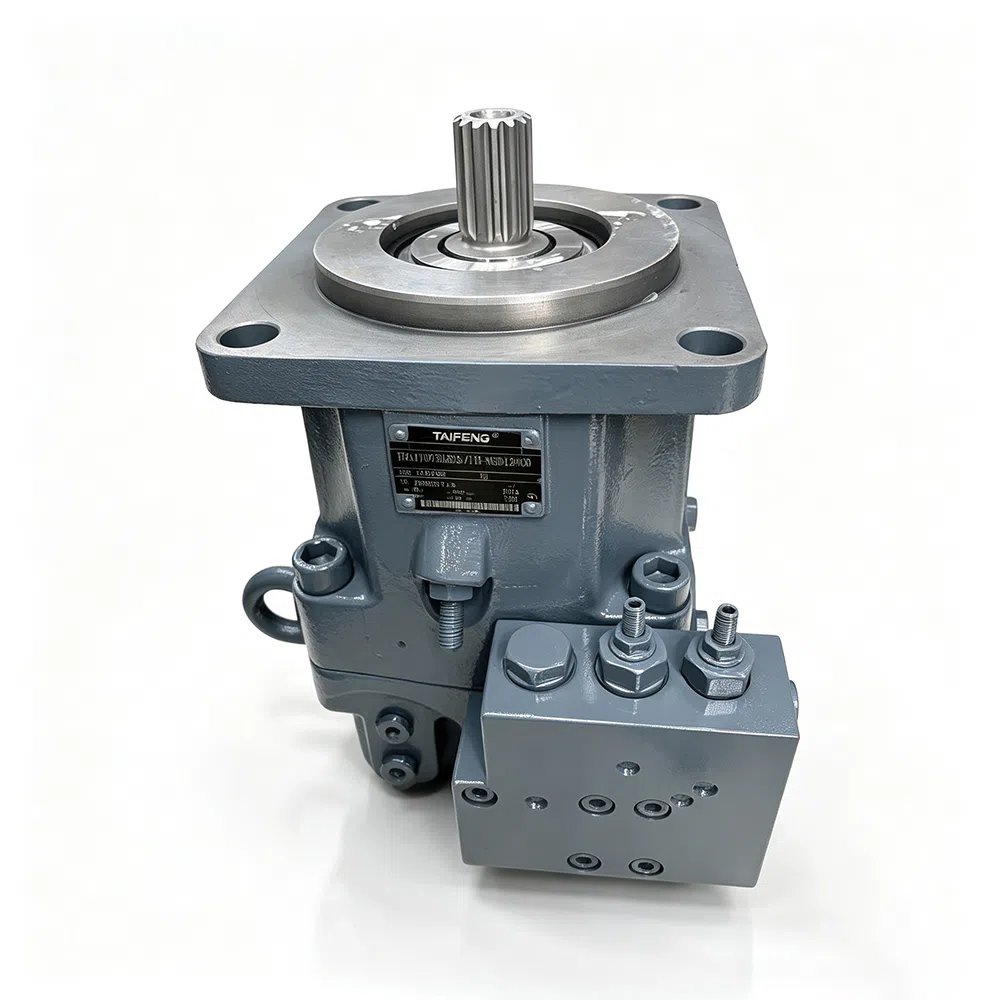

● Bomba de pistões axiais de deslocamento variável com design de placa oscilante para acionamentos hidrostáticos em sistema hidráulico de circuito aberto
● Concebida principalmente para utilização em aplicações móveis
● A bomba funciona em condições de autoaspiração, com pressurização do depósito ou com uma bomba de carga integrada opcional (impulsor)
● Está disponível uma gama abrangente de opções de controlo que corresponde a qualquer requisito de aplicação
● A opção de controlo de potência é ajustável externamente, mesmo quando a bomba está em funcionamento
● O acionamento passante é adequado para adicionar bombas de engrenagens e bombas de pistões axiais, ou seja, acionamento passante a 100%
● O caudal de saída é proporcional à velocidade de acionamento e infinitamente variável entre o máximo e zero
Especificações Técnicas
Tabela de valores (valores teóricos, sem rendimentos e tolerâncias; valores arredondados)
| Item | Símbolo | Unidade | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 |
|---|---|---|---|---|---|---|---|---|---|---|
| Tamanho — TFA11VO | 40 | 60 | 75 | 95 | 130 | 145 | — | — | ||
| Tamanho — TFA11VO（com bomba de carga） | — | — | — | — | — | — | 190 | 260 | ||
| Cilindrada（Vg máx） | Vg máx | ml/r | 42 | 58.5 | 74 | 93.5 | 130 | 145 | 193 | 260 |
| Cilindrada（Vg mín） | Vg mín | ml/r | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| Velocidade máxima a Vg máx ¹ | n_max | rpm | 3000 | 2700 | 2550 | 2350 | 2100 | 2200 | 2500 | 2300 |
| Velocidade máxima a Vg ≤ Vg máx | n_max | rpm | 3500 | 3250 | 3000 | 2780 | 2500 | 2500 | 2500 | 2300 |
| Vazão a n_max e Vg máx | q_v máx | L/min | 126 | 158 | 189 | 220 | 273 | 319 | 483 | 598 |
| Potência a q_vmáx e ΔP=35MPa | P_max | kW | 74 | 92 | 110 | 128 | 159 | 186 | 281 | 349 |
| Torque em v_gmax e ΔP=35MPa | T_max | Nm | 234 | 326 | 412 | 521 | 724 | 808 | 1075 | 1448 |
| Momento de inércia de massa em torno do eixo de acionamento | J_GR | kgm² | 0.0048 | 0.0082 | 0.0115 | 0.0173 | 0.0318 | 0.0341 | 0.0577 | 0.0895 |
| Volume de enchimento | V | L | 1.1 | 1.35 | 1.85 | 2.1 | 2.9 | 2.9 | 3.8 | 4.6 |
| Peso（aprox.） | m | kg | 32 | 40 | 45 | 53 | 66 | 76 | 95 | 125 |
1) Os valores aplicam-se a uma pressão absoluta (Pae) = 1 bar na porta de aspiração S e com fluido hidráulico mineral.
2) Os valores aplicam-se a uma pressão absoluta (Pa) de pelo menos 0,8 bar na porta de aspiração S e com fluido hidráulico mineral.
3) Os valores aplicam-se a Vg s Vg mas ou em caso de aumento da pressão de entrada Pas na porta de aspiração S.
Sobre Nós

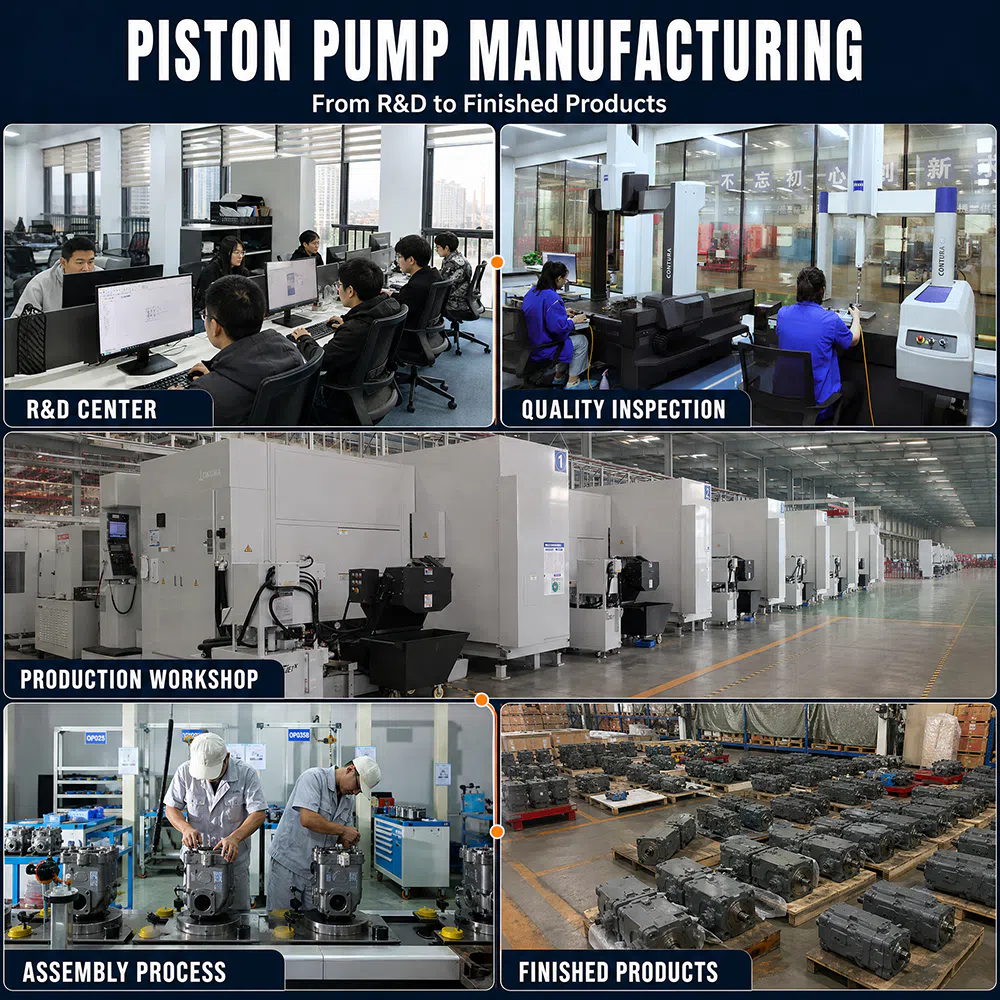

A Shandong Taifeng Intelligent Control Co., Ltd. foi fundada em Jining, Shandong, em 2000, como uma empresa Nacional Campeã Única de Manufatura, especializada em componentes hidráulicos e sistemas integrados eletro-hidráulicos. Os principais produtos incluem válvulas de cartucho de 2 vias, válvulas direcionais de múltiplas vias com sensor de carga, bombas de pistão, válvulas de pré-enchimento e cilindros hidráulicos. Temos cooperação de longo prazo com os principais fabricantes nacionais de indústria pesada, como XCMG, Zoomlion, China First Heavy Industries e Taiyuan Heavy Industry. Nossos produtos são usados em prensas hidráulicas, escavadeiras, guindastes e máquinas de cisalhamento e enfardamento de sucata metálica. Equipados com linhas de produção inteligentes, personalizamos soluções hidráulicas de acordo com as condições de trabalho. Nossos produtos são estáveis e duráveis, com suporte à correspondência de projetos no exterior e fornecimento para exportação.
