Visão Geral

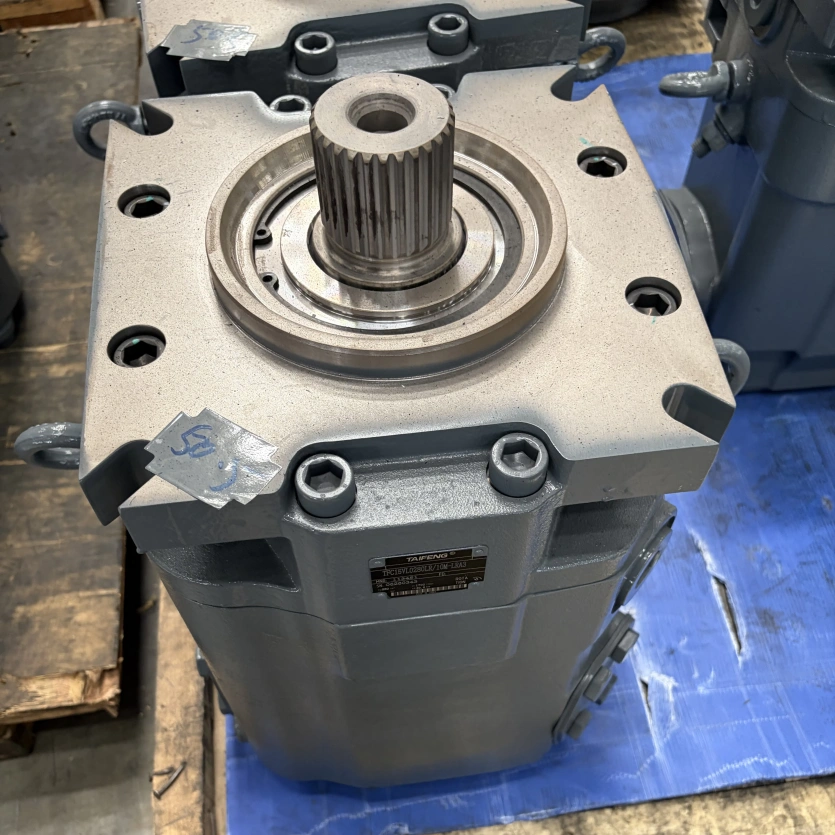

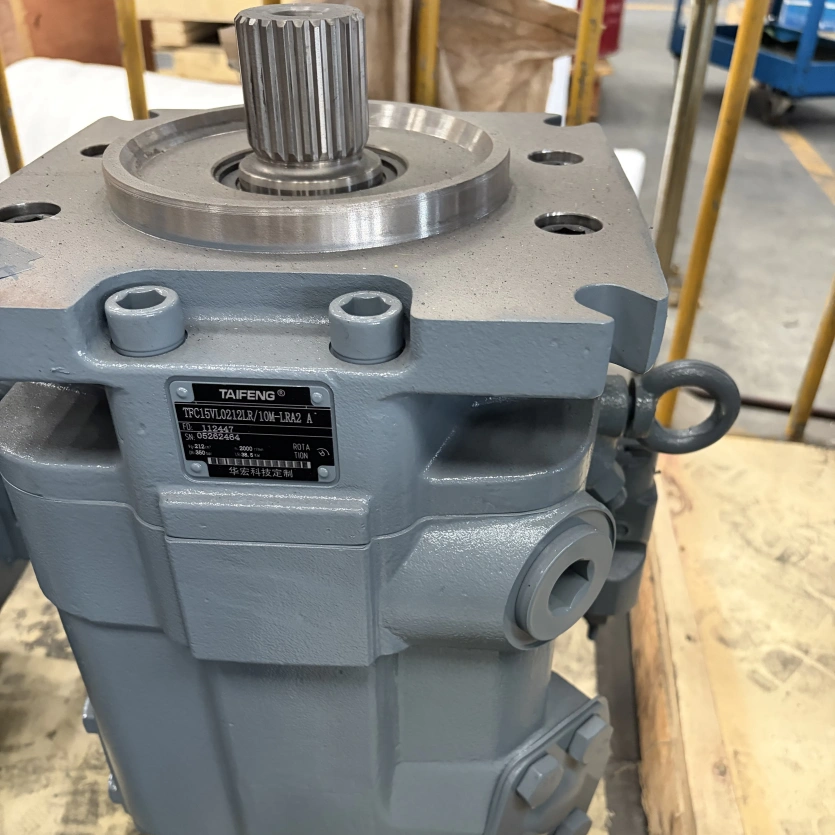

A Série Taifeng TFC15V/10 é uma bomba de pistão hidráulico de deslocamento variável projetada para acionamentos hidrostáticos de circuito aberto. Seu design de placa oscilante de pistão axial permite ajuste de vazão infinitamente variável, proporcionando entrega de potência flexível para condições operacionais variáveis. A bomba suporta alimentação por autoescorvamento ou assistida por bomba de carga e oferece opções abrangentes de controle. Com construção compacta, alta eficiência, uma relação potência-peso favorável e baixo ruído, ela proporciona desempenho confiável para sistemas hidráulicos exigentes. Disponível em tamanhos de 32 a 355, com pressão nominal de 350 bar e pressão máxima de 420 bar.
Vantagens do Produto
A Série Taifeng TFC15V/10 é uma bomba de pistão hidráulica de deslocamento variável projetada com um grupo rotativo de pistões axiais em configuração de placa oscilante para acionamentos hidrostáticos em sistemas de circuito aberto. Seu ajuste de placa oscilante permite controle de vazão infinitamente variável, permitindo que a bomba se adapte a diferentes condições de operação e requisitos do sistema.
O design de acionamento passante de 100% permite a adição de bombas de engrenagens e bombas de pistão axial até o mesmo tamanho, tornando esta bomba de pistão axial uma solução eficiente para sistemas hidráulicos de múltiplas bombas.
Características do Produto
Bomba de deslocamento variável com grupo rotativo de pistão axial em design de placa oscilante
Projetada para acionamentos hidrostáticos em sistemas hidráulicos de circuito aberto
Ajuste de vazão infinitamente variável através do controle do ângulo da placa oscilante
Operação autoescorvante ou alimentação assistida por bomba de carga
Dispositivos de controle abrangentes para funções flexíveis de controle e ajuste
Altamente adaptável a diferentes requisitos de sistemas hidráulicos
Capacidade de passagem direta de 100%
Adequada para adicionar bombas de engrenagens e bombas de pistão axial até o mesmo tamanho
Design compacto para instalação com economia de espaço
Relação potência-peso favorável
Alta eficiência operacional
Baixo nível de ruído
Adequado para máquinas industriais, equipamentos móveis e sistemas de acionamento hidrostático
Desempenho
● Tamanho: 32 a 355
● Pressão nominal: 350 bar
● Pressão máx.: 420 bar
● Circuito aberto
| Parâmetro | Condição | Símbolo | Unidade | NG 110 | NG 145 | NG 175 | NG 212 | NG 280 |
| Deslocamento por revolução | - | Vg máx | cm³ | 110 | 145 | 175 | 212 | 280 |
| Vg mín | cm³ | 0 | 0 | 0 | 0 | 0 | ||
| Velocidade máx.¹) | a Vg máx.²) | nₙₒₘ | rpm | 2400 | 2300 | 2150 | 2100 | 1800 |
| a Vg ≤ Vg máx | nₘₐₓ | rpm | 2800 | 2600 | 2500 | 2500 | 2300 | |
| Fluxo | a nₙₒₘ e Vg máx | qᵥ | L/min | 264 | 334 | 376 | 441 | 504 |
| Energia | em nₙₒₘ, Vg máx e ΔP=350 bar | P | KW | 154 | 195 | 219 | 257 | 294 |
| Torque | a Vg máx. e ΔP=350 bar | T | Nm | 613 | 808 | 975 | 1170 | 1560 |
| Rigidez rotacional, | W45×2×21×9g A1 | c | kNm/rad | 242 | - | - | - | - |
| eixo de acionamento | W50×2×24×9g A2 | c | kNm/rad | - | 334 | 357 | 381 | - |
| W60×2×28×9g A4 | c | kNm/rad | - | - | - | - | 645 | |
| φ45 B1 | c | kNm/rad | 236 | - | - | - | - | |
| φ50 B2 | c | kNm/rad | - | 337 | 349 | 372 | - | |
| φ60 B4 | c | kNm/rad | - | - | - | - | 620 | |
| Momento de inércia do grupo rotativo | - | J_GR | kgm² | 0.022 | 0.035 | 0.045 | 0.06 | 0.097 |
| Aceleração angular, Máx | - | α | rad/s² | 7465 | 6298 | 5609 | 5014 | 4200 |
| Capacidade de enchimento | - | V | L | 2.2 | 2.7 | 3.6 | 4 | 6.5 |
| Peso (sem acionamento direto) aprox. | - | m | kg | 64 | 79 | 97 | 111 | 143 |
