Características
Resposta rápida ao abrir e fechar
Independente da pressão nas portas A e B ao abrir e fechar.
A instalação da cavidade está em conformidade com a ISO 7368
Tamanho reduzido
Operação suave e precisa (sem influência do fluxo principal).
Alto grau de controle e confiabilidade.
A válvula pode substituir as seguintes válvulas: válvula de retenção hidráulica, válvula de pré-enchimento, válvula de alívio de pressão, válvula de controle de fluxo etc.
Símbolo de função

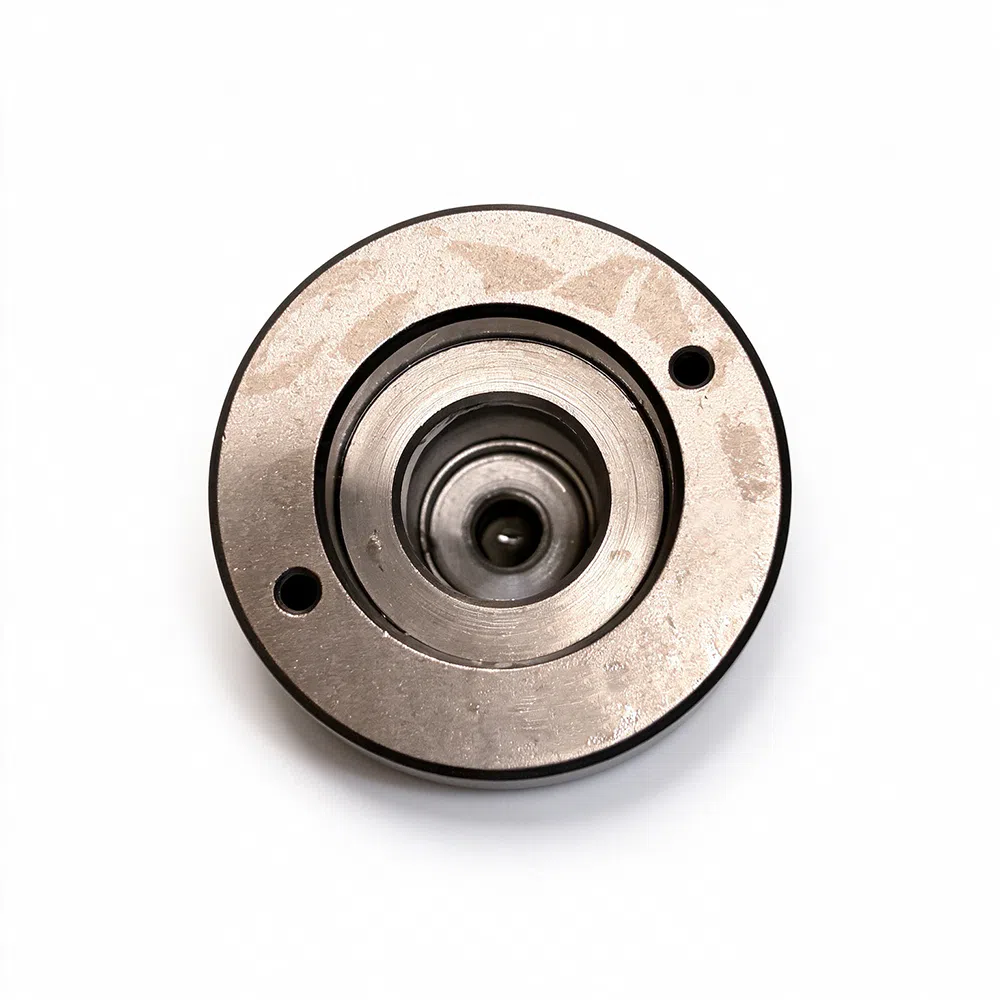

Tampa TLCF * - ZCVCS - 1X Tampa TLCF * - ZCVCS - H2 - 1X

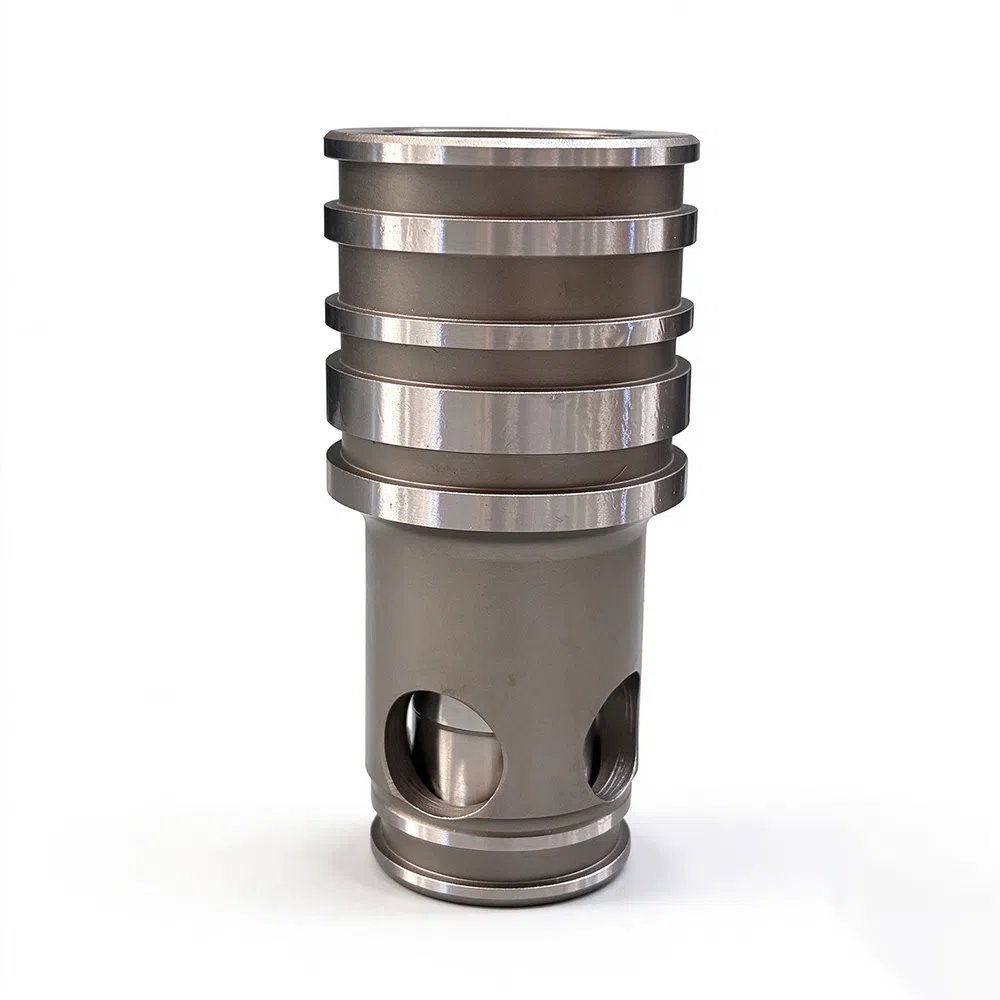

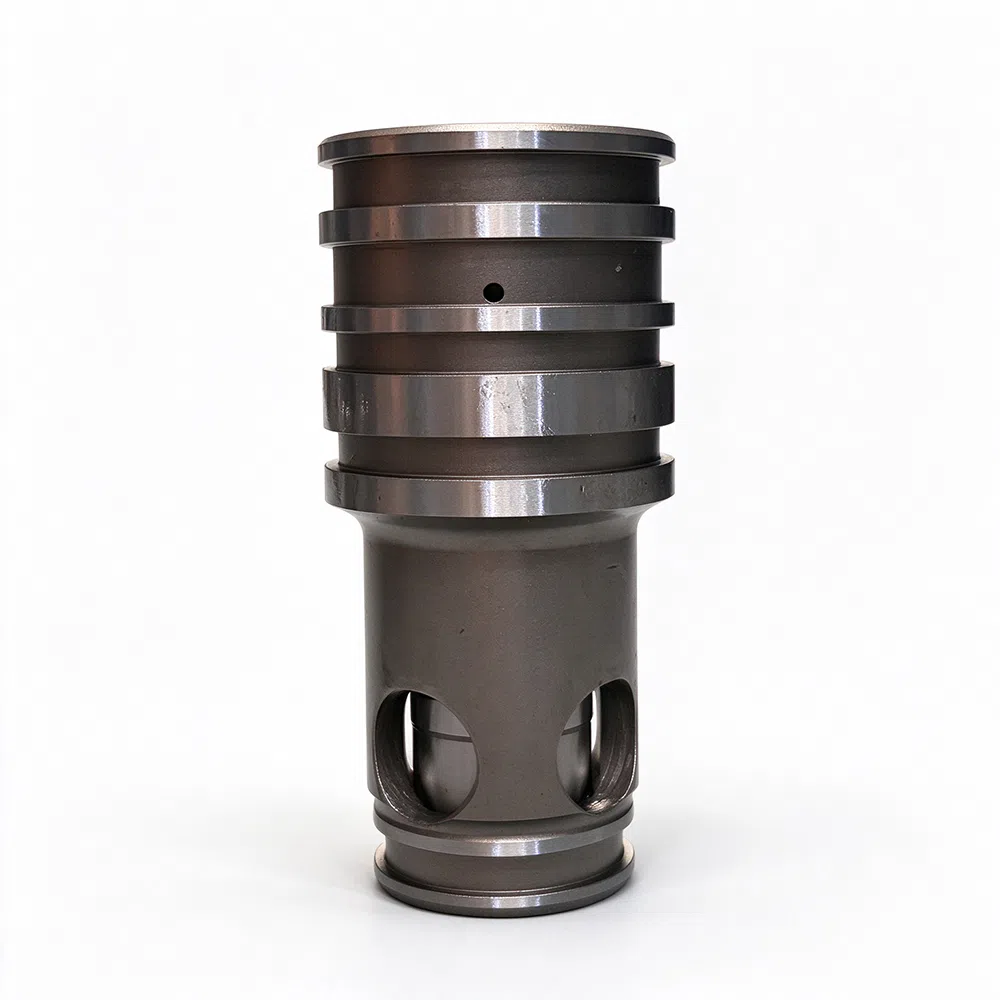

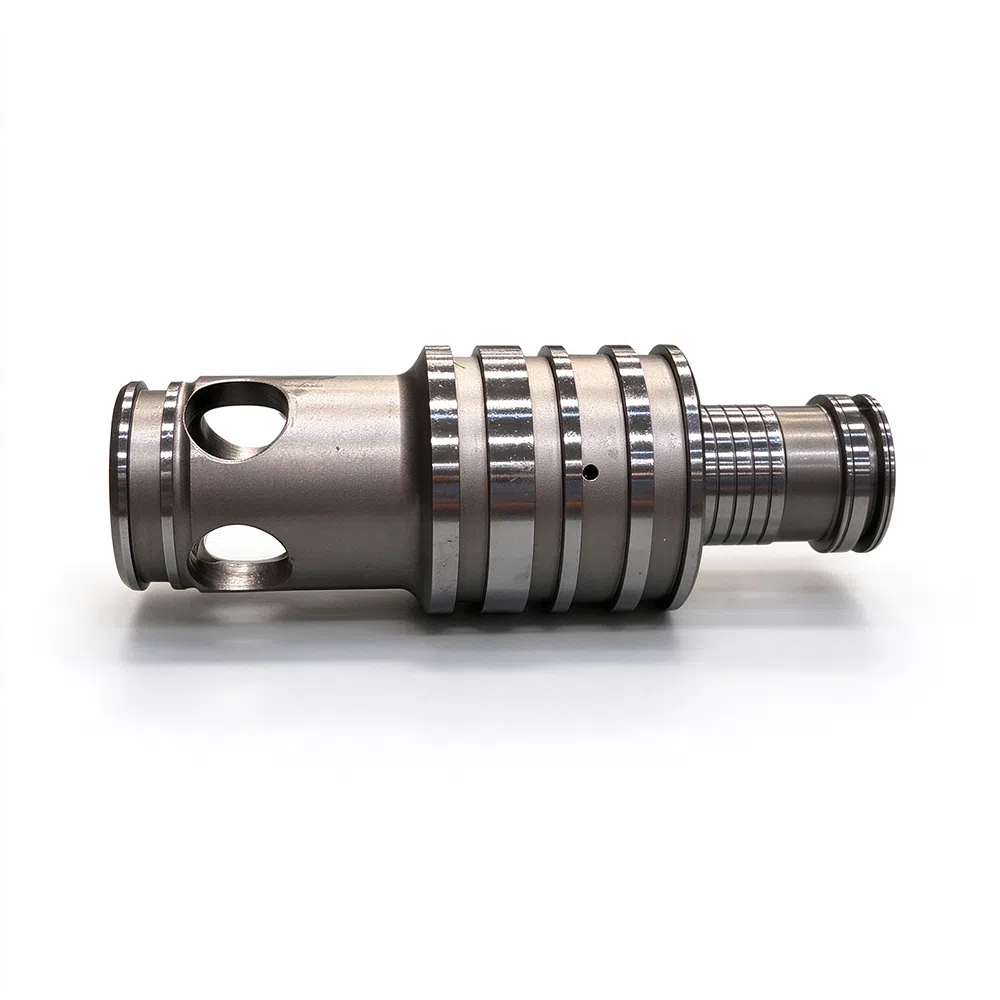

Cartucho TLCF * - ZCVI - S(N)105 - 1X Cartucho TLCF * - ZCVI - S(N)105 - 1X
Faixa de tamanho e vazão
Vazão máx. (ΔP ≤ 5 bar)
| Item | Unidade | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|
| NG | mm | 16 | 25 | 32 | 40 | 50 | 63 | 80 |
| Faixa de vazão — A a B | L/min | 230 | 550 | 850 | 1200 | 1800 | 3000 | 4500 |
| Faixa de vazão — B a A | L/min | 200 | 475 | 740 | 1040 | 1560 | 2600 | 4000 |
Código de pedido da válvula dinâmica
1.Código da válvula de cartucho
TLCF-Válvula de cartucho multifuncional
2.Diâmetro nominal
Conforme ISO7368 (DIN24342)
016 - NG 16 025 - NG 25 032 - NG 32 040 - NG 40 050 - NG 50 063 - NG 63 080 - NG 80
3.Modelo
ZCVCS-Tampa de válvula dinâmica
ZCVI- Cartucho de válvula dinâmica
Conforme ISO7368 (DIN24342)
4.Função
NO- Tampa dinâmica, com superfície de montagem da válvula piloto tamanho 6
H2- Tampa dinâmica, com limitador de curso e superfície de montagem da válvula piloto tamanho 6
S105-1:1,05 Plugues dinâmicos de proporção, carretel com componente de vedação para garantir que a porta de controle não tenha vazamento
SN105-1:1,05 Plugues dinâmicos de proporção, carretel sem componente de vedação, usado para resposta rápida e histerese pequena.
5. Pressão de abertura
Para S105
L - 1,0 M - 2,5 H - 4,5
Para SN105
L - 1,0 M - 2,0 H - 4,0
6. Série de projeto
1X - Série 10~19
Sem alteração na dimensão de conexão
7. Material dos Componentes de Vedação
Sem marcação - NBR
V - Viton
