visão geral

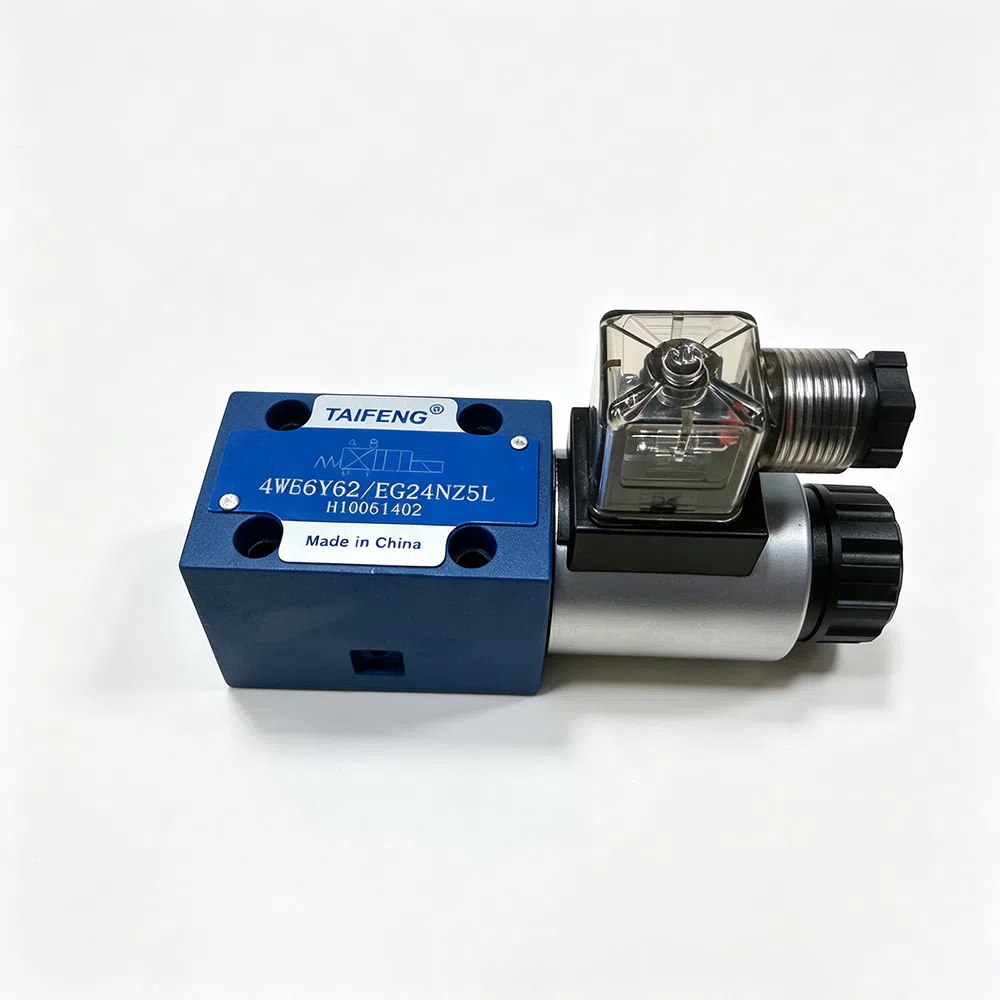

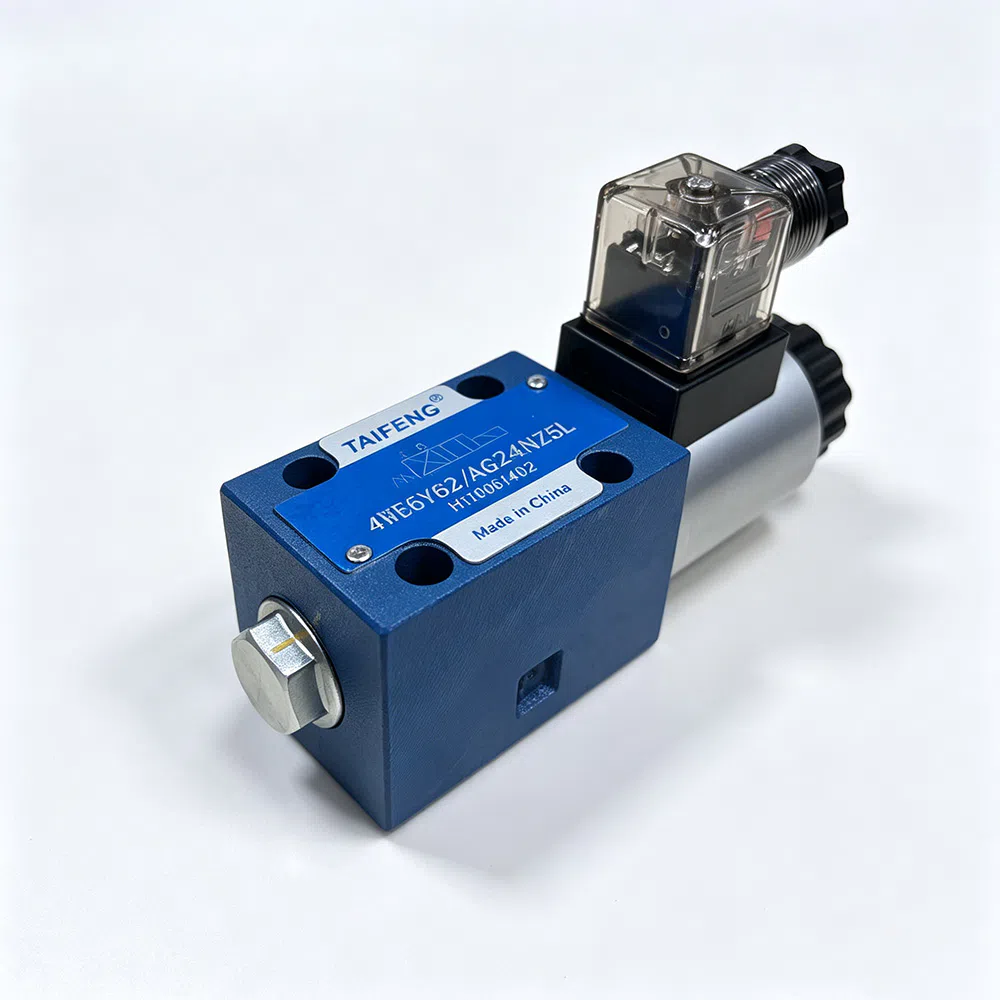

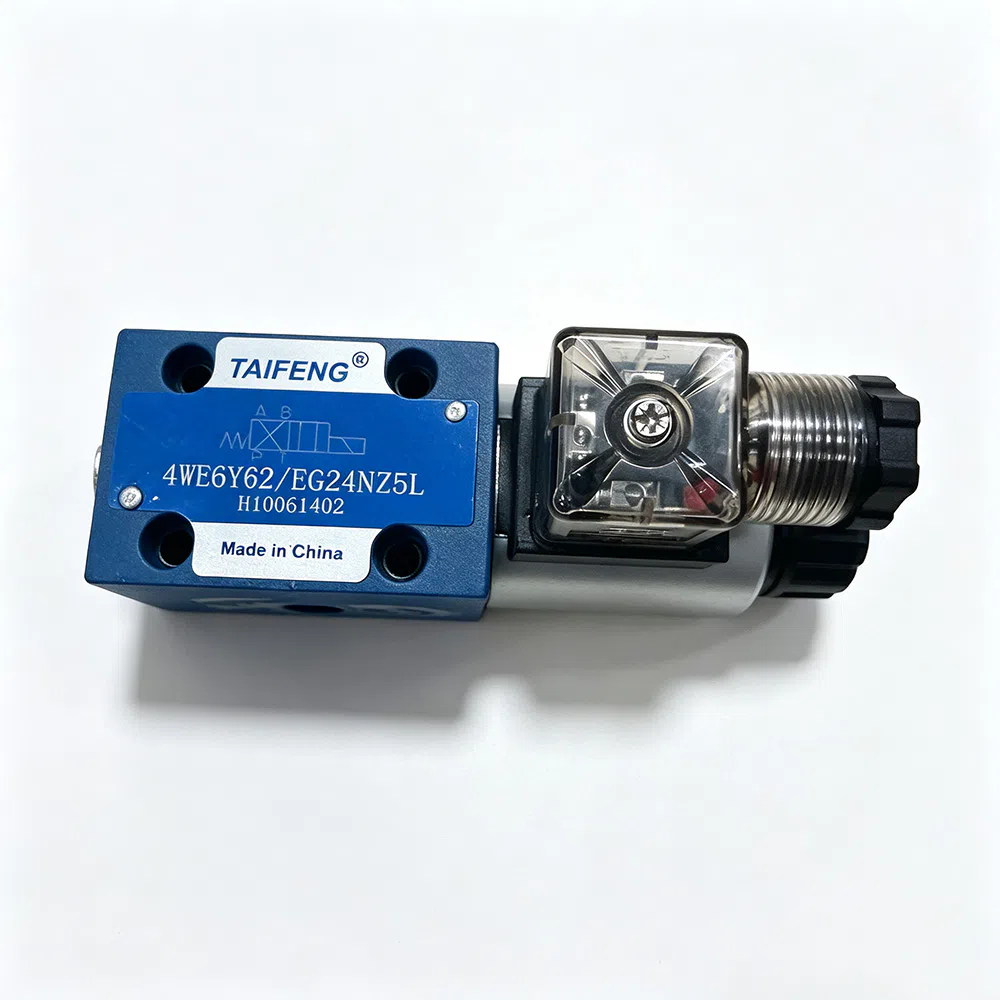

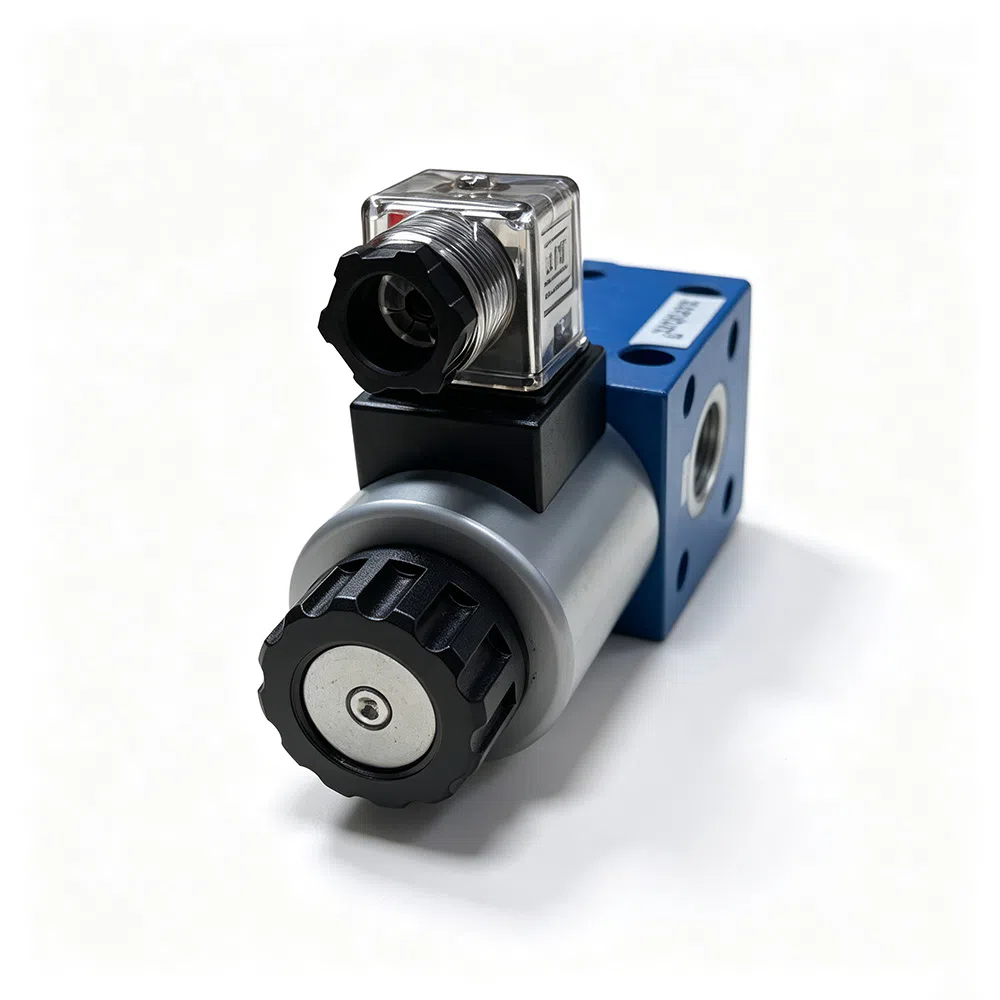

A válvula direcional solenoide WE6 é uma válvula de controle direcional de carretel de ação direta de tamanho NG6. Acionada por um solenoide úmido para atuar o carretel, realiza a abertura e fechamento e a comutação da direção do fluxo dos circuitos de óleo hidráulico. É a válvula direcional solenoide padrão mais comumente utilizada em sistemas hidráulicos industriais. Ela se adapta à subplaca de montagem padrão ISO4401 e é intercambiável com as válvulas solenoides hidráulicas importadas da série 4WE6. É amplamente utilizada em circuitos de controle piloto de unidades de potência hidráulica, máquinas de moldagem por injeção, equipamentos metalúrgicos e máquinas de construção.
Características do Produto
Design padrão de ação direta: apresenta uma válvula direcional de carretel solenoide hidráulica de ação direta como configuração padrão para um desempenho confiável.
Interface de montagem universal: as dimensões de instalação estão em conformidade estrita com as normas DIN 24340 Forma A, ISO 4401 e CETOP-RP 121H (CETOP 3 / NG6).
Solenoide de pino úmido: equipado com um solenoide CA ou CC de pino úmido com bobina removível para opções de alimentação versáteis.
Posicionamento flexível da bobina: a bobina do solenoide pode ser girada livremente para se adaptar a diversos espaços de instalação e necessidades de cabeamento.
Substituição da bobina sem vazamentos: permite a substituição rápida e fácil da bobina do solenoide sem causar qualquer vazamento de fluido hidráulico.
Acionamento manual opcional: o acionamento manual de emergência opcional está disponível para facilitar a solução de problemas e o controle manual.
Monitoramento da posição do carretel: capaz de monitorar a posição do carretel para maior segurança e automação do sistema.
Explicação do código do modelo
Portas de trabalho 3 – 3 portas de trabalho 4 – 4 portas de trabalho
Tamanho nominal 6 – DG06
Símbolo de função Consulte abaixo para design e seleção
Código de série 50 – Série 50‑59 As dimensões de montagem permanecem inalteradas
Mola Em branco – Com mola de retorno 0 – Sem mola de retorno, sem detente 0F – Sem mola de retorno, com detente
Tensão G24 – CC 24 V W220‑50 – CA 220 V, 50 Hz W110R – CA 110 V, 50 Hz
Botão de teste Sem marcação – Sem botão de teste N – Com botão de teste
Conector Z4 – Conector quadrado Z5 – Conector de tamanho grande Z5L – Conector de tamanho grande com luz indicadora
Equipamento adicional Em branco – Sem interruptor de posição WKG24A – Monitoramento da posição do carretel para a posição “a” WKG24B – Monitoramento da posição do carretel para a posição “b” WKG24AB – Monitoramento da posição do carretel para as posições “a” e “b”
Código de vedação Em branco – Borracha nitrílica (NBR) V – Borracha fluorocarbonada (FKM)
