Introdução do Produto

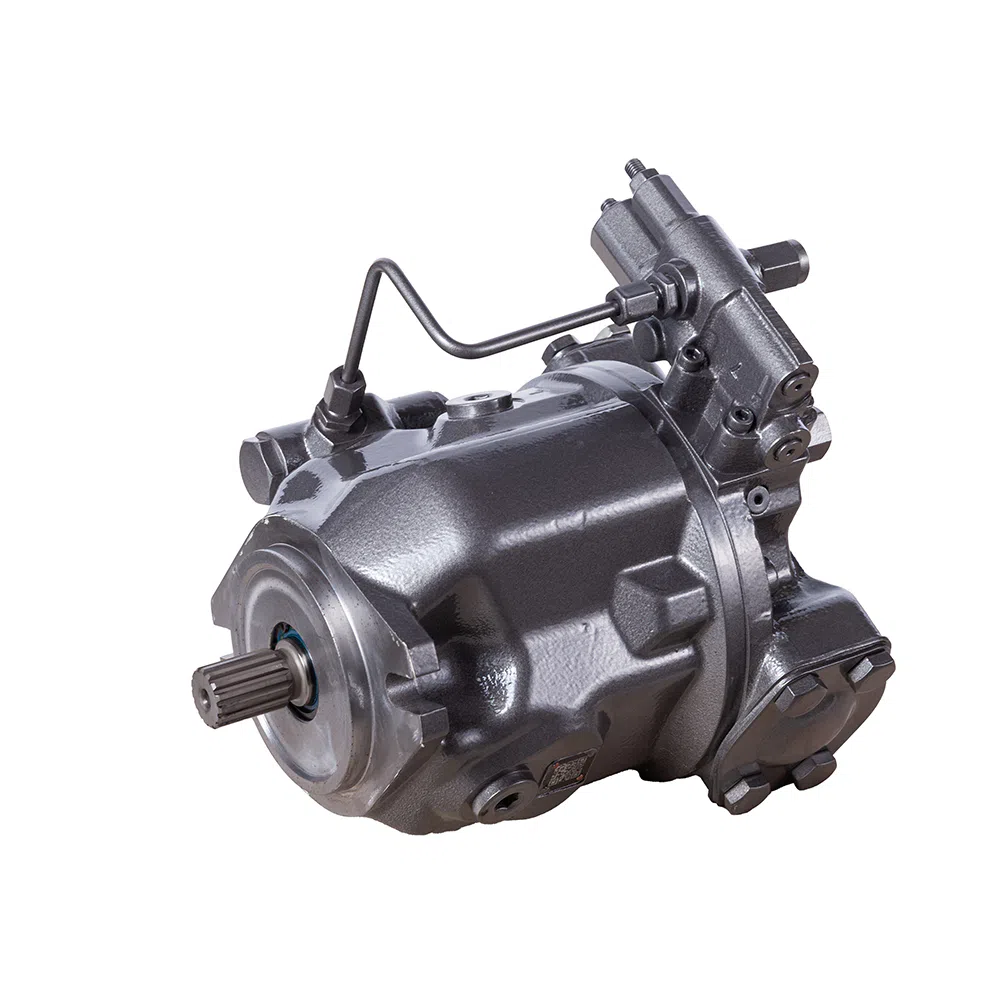

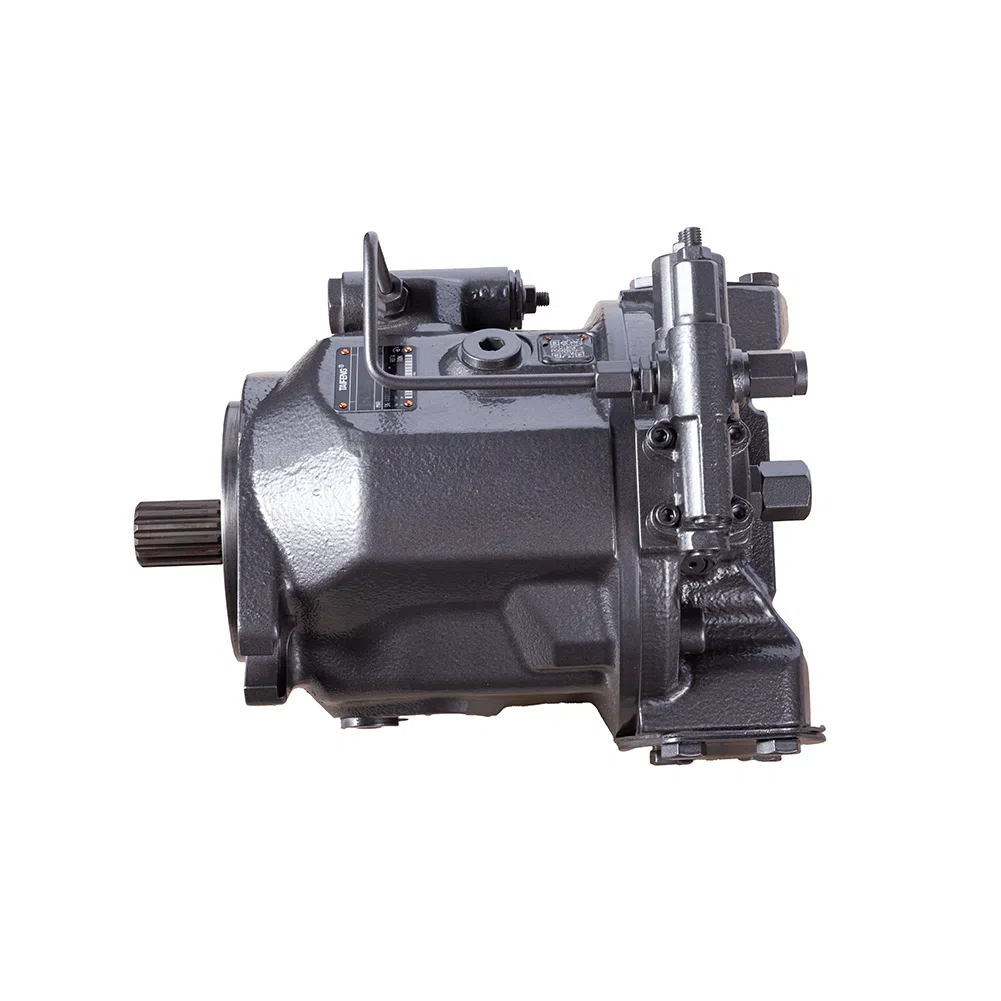

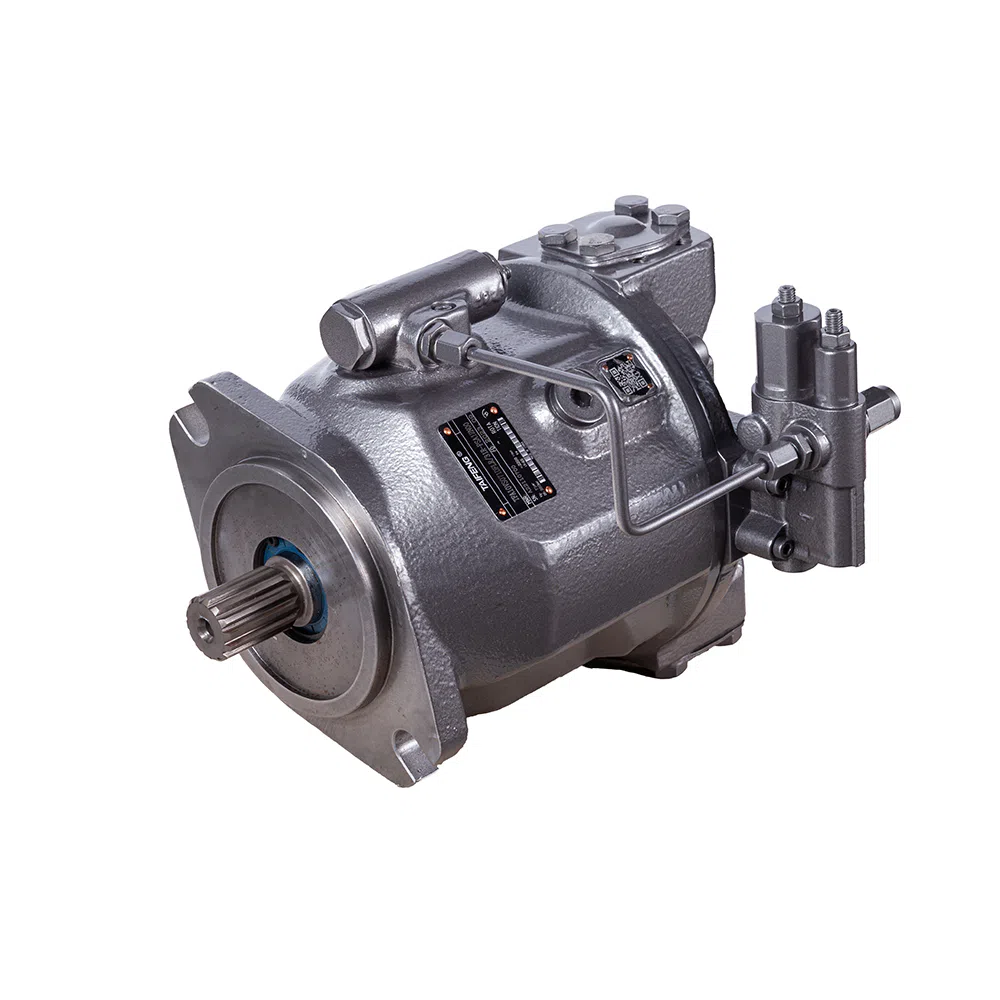

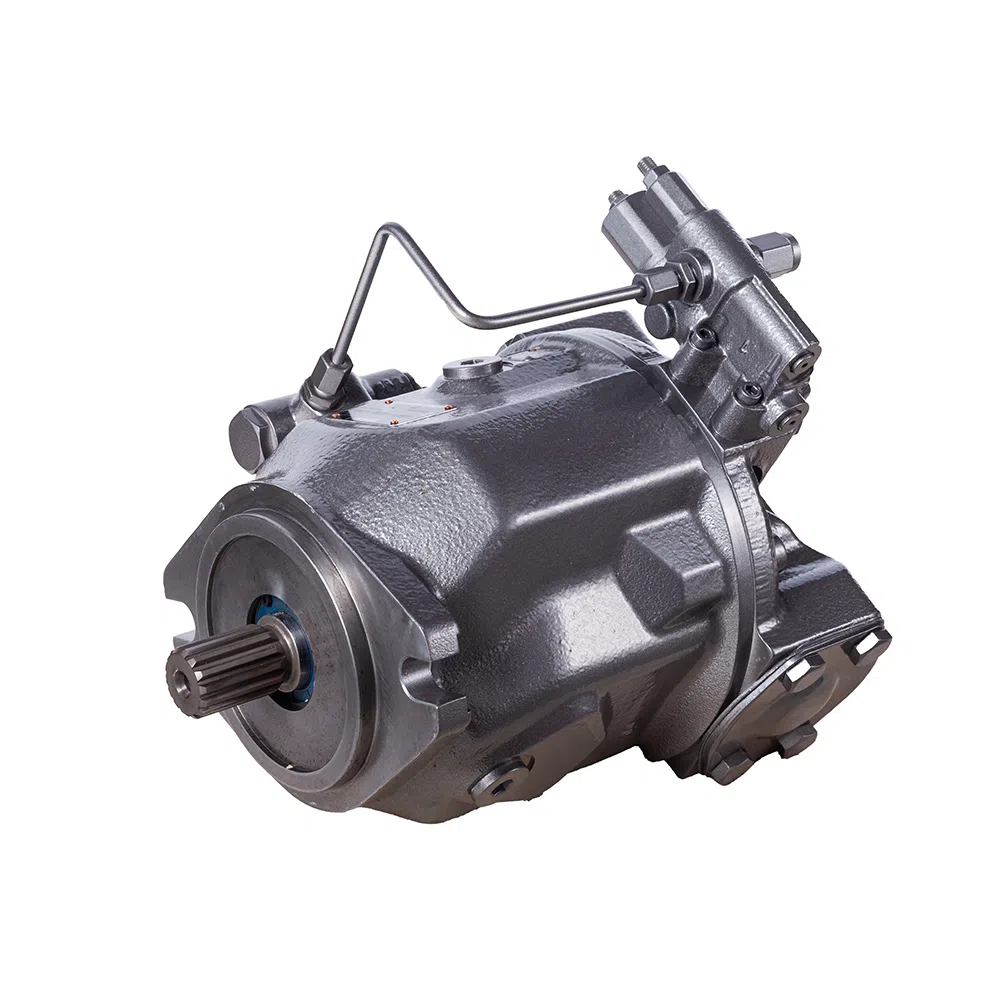

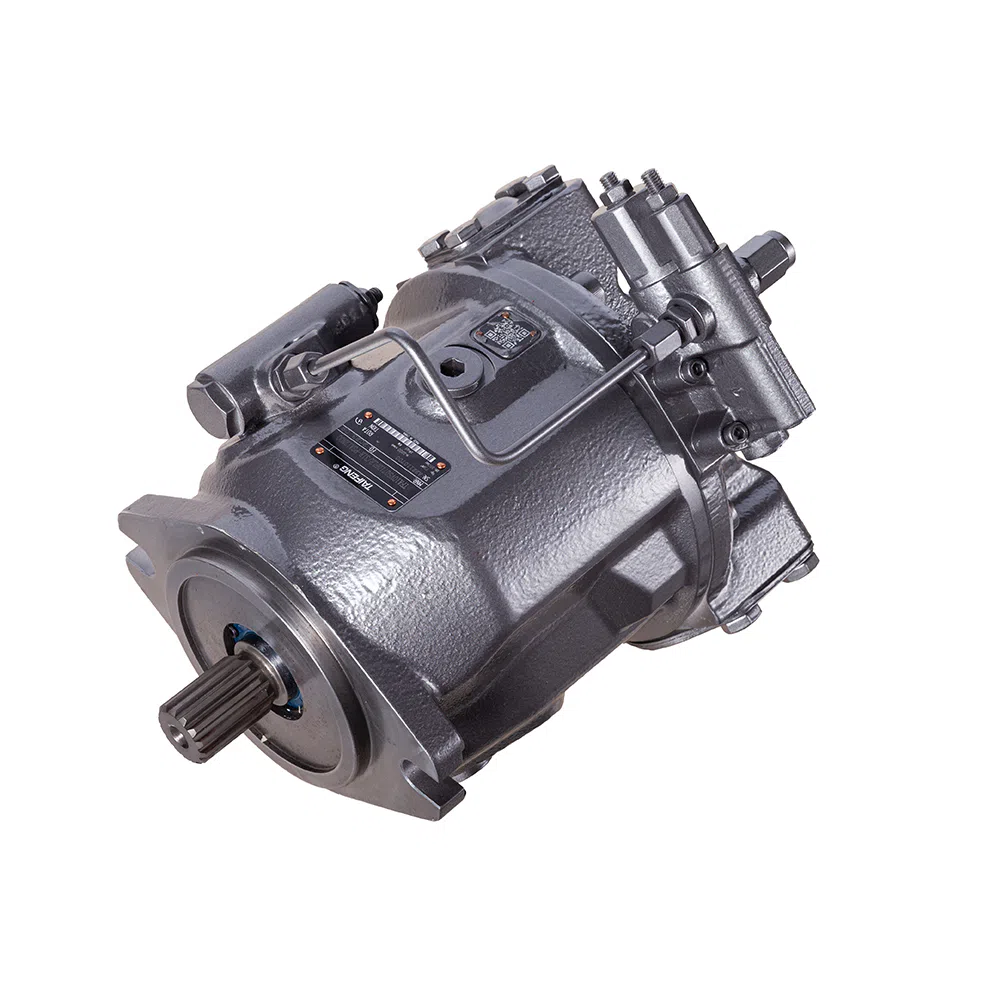

Bomba de pistão axial A10VSO Série 31 — Principais vantagens
Projeto de circuito aberto: bomba de pistão axial variável de placa oscilante projetada para acionamentos hidrostáticos de circuito aberto, proporcionando potência confiável em uma ampla gama de aplicações hidráulicas.
Controle de vazão sem degraus: A vazão de saída é diretamente proporcional à velocidade de acionamento e ao deslocamento. O ajuste do ângulo da placa oscilante permite controle de vazão infinitamente variável para correspondência precisa do sistema.
Capacidade de alta pressão: Pressão nominal de 280 bar com pressão de pico de até 350 bar, lidando com aplicações exigentes de média pressão com facilidade.
Opção de acionamento passante: Suporta 100% de acionamento passante, permitindo a montagem direta de bombas de engrenagens adicionais ou bombas de pistão axial do mesmo tamanho nominal — ideal para sistemas de múltiplos circuitos.
Baixo ruído e longa vida útil: O projeto otimizado proporciona operação com baixo ruído e vida útil prolongada, reduzindo o impacto ambiental e os custos de manutenção.
Opções de controle versáteis: Compatível com vários tipos de controle, incluindo controle de pressão (DR), controle de vazão (DFR), controle de potência (DFLR) e controle eletro-hidráulico (ED).
Excelente desempenho de sucção: Boas características de sucção ajudam a prevenir cavitação e manter operação estável, mesmo em condições exigentes.
Aplicações Típicas
Máquinas de moldagem por injeção: controle preciso de fluxo para circuitos de fixação, injeção e ejetor.
Máquinas de fundição sob pressão: desempenho confiável de alta pressão para ciclos de fundição exigentes.
Máquinas-ferramenta: fluxo estável e controlável para centros de usinagem e equipamentos CNC.
Equipamentos metalúrgicos: operação em regime contínuo em linhas de processamento de aço e metais.
Prensas hidráulicas e prensas dobradeiras: deslocamento variável para correspondência de força e velocidade.
Máquinas de mineração e construção: escavadeiras, bombas de concreto, guindastes e perfuratrizes.
Sistemas marítimos e de bordo: controle de tampas de escotilha, maquinário de convés e sistemas de direção.
Unidades de potência industriais gerais: bomba de circuito aberto versátil para uma ampla variedade de unidades de potência hidráulica.
Parâmetros Técnicos
Introdução aos parâmetros da bomba de pistão da série A10VSO
| Tamanho NG | 18 | 28 | 45 | 71 | 100 | 140 | ||
|---|---|---|---|---|---|---|---|---|
| Cilindrada geométrica por rotação | Vg máx | ml/r | 18 | 28 | 45 | 71 | 100 | 140 |
| Velocidade máxima ⁽¹⁾ | em Vg máx. | nₙₒ rpm | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
| com Vg < Vg máx | nₙₒ máx rpm | 3900 | 3600 | 3100 | 2600 | 2400 | 2100 | |
| Fluxo | com nₙₒ e Vg máx | qᵥ máx L/min | 59.4 | 84 | 117 | 156 | 200 | 252 |
| com n_E = 1500 rpm e Vg máx | qᵥE máx L/min | 27 | 42 | 68 | 107 | 150 | 210 | |
| Energia | com nₙₒ e Vg máx | Pₒ máx kW | 27.7 | 39 | 55 | 73 | 93 | 118 |
| com n_E = 1500 rpm e Vg máx | P_E máx kW | 12.6 | 20 | 32 | 50 | 70 | 98 | |
| Torque | em Vg máx e Δp = (28 MPa) | T_máx Nm | 80.1 | 125 | 200 | 316 | 445 | 623 |
| em Vg máx e Δp = (10 MPa) | T Nm | 28.6 | 45 | 72 | 113 | 159 | 223 | |
| Momento de inércia no eixo de acionamento | J_GR | kgm² | 0.00093 | 0.0017 | 0.0033 | 0.0083 | 0.0167 | 0.0242 |
| Capacidade de enchimento | V | L | 0.4 | 0.7 | 1.0 | 1.6 | 2.2 | 3.0 |
| Peso (sem acionamento direto) aprox. | m | kg | 12 | 15 | 21 | 33 | 45 | 60 |
| Carga admissível do eixo de acionamento | Carga axial máxima | Fₐₓ máx N | 700 | 1000 | 1500 | 2400 | 4000 | 4800 |
| Carga radial máxima | F_q máx N | 350 | 1200 | 1500 | 1900 | 2300 | 2800 |
(1) Os valores são aplicáveis para uma pressão absoluta pabs = 15 psi (1 bar) na porta de aspiração S. A velocidade pode ser aumentada com deslocamento reduzido ou pressão de entrada aumentada.
