Características
Estrutura modular tipo sanduíche, combinação flexível de seções conforme a necessidade. Esta válvula hidráulica de múltiplas vias com sensor de carga suporta seções de válvula personalizadas para diferentes sistemas de máquinas hidráulicas.
Design com sensor de carga e compensação de pressão de carga; a vazão de saída é independente da pressão de carga, garantindo distribuição estável de vazão para os atuadores hidráulicos.
Múltiplas opções de controle disponíveis: controle piloto hidráulico, controle proporcional elétrico ou controle elétrico por comutação para o seu sistema de controle direcional hidráulico.
Função de retenção de carga integrada para manter a posição do atuador de forma confiável.
Configuração de prioridade ajustável para cada seção da válvula, a fim de atender a sequências de trabalho complexas com múltiplas ações.
Válvula de alívio LS integrada para limitar a pressão máxima do sistema e proteger o circuito hidráulico.
Válvula de alívio secundária para proteção contra sobrecarga dos circuitos de trabalho; a pressão secundária pode ser predefinida para evitar danos por sobrecarga do sistema.
Design de baixa queda de pressão reduz a perda de potência e diminui o consumo de combustível para máquinas de construção.
Controle hidráulico preciso, excelente desempenho de microajuste e operação suave e confortável.
Alta precisão de repetibilidade e baixa histerese, proporcionando desempenho de controle consistente sob operação contínua de trabalho pesado.
Dados técnicos

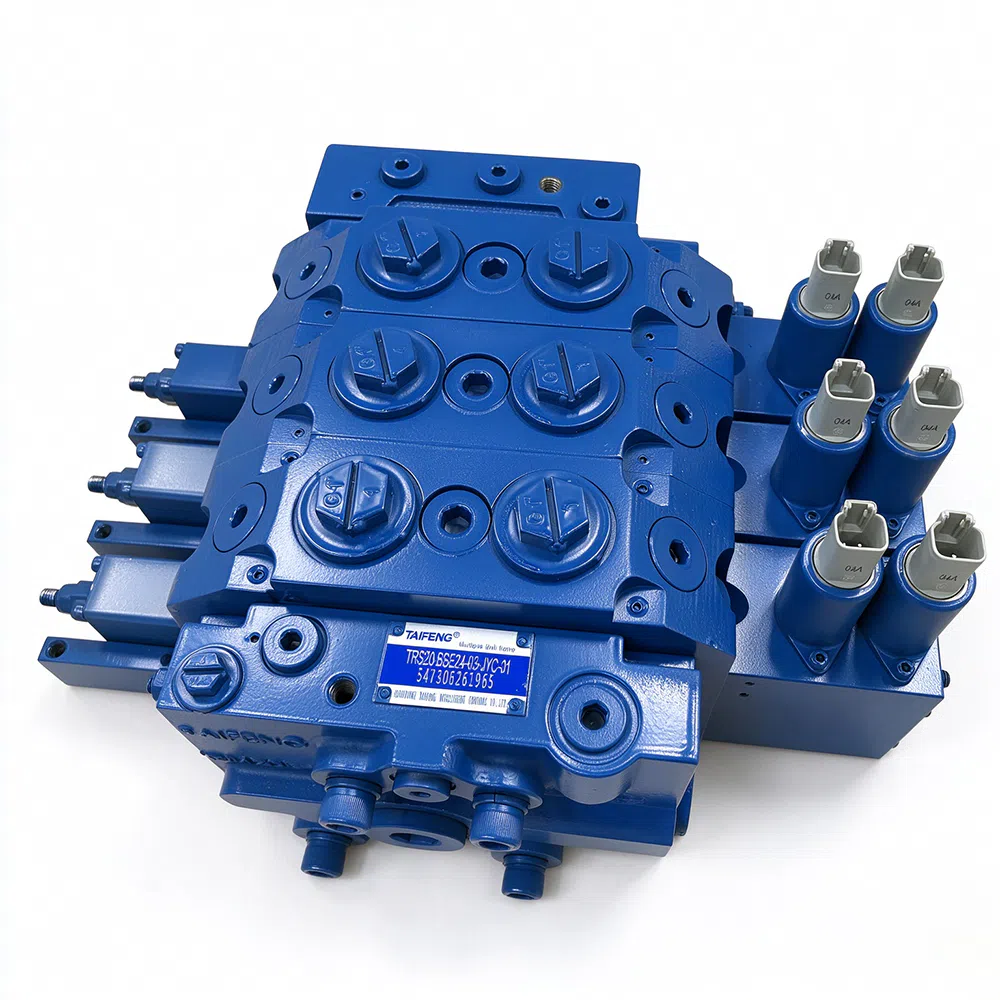

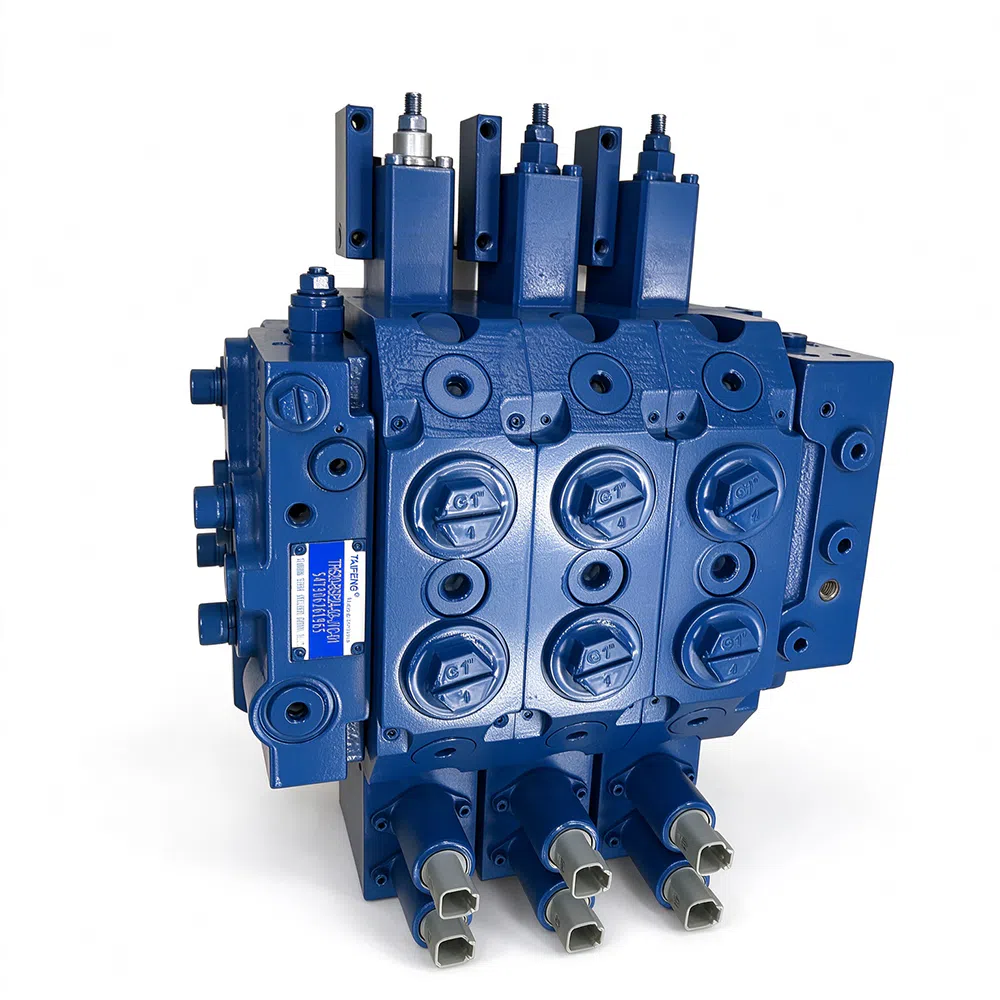

Válvula seccional de partilha de caudal da série TRS20
| Item | Parâmetro |
|---|---|
| Série | TRS20 |
| Número de seções de trabalho | ≤ 10 |
| DN | 20 |
| Vazão máx. - porta P | 280L/min |
| Vazão máx. - porta A/B | 250L/min |
| Máx. - porta P | 320bar |
| Máx. - porta A/B | 350bar |
| Máx. - porta T | 20bar |
| Pressão de trabalho | ≤ 35 bar |
| Faixa de temperatura de operação | −20 ℃ a +90 ℃ |
| Meio de trabalho | Óleo mineral em conformidade com a norma DIN 51524 |
| Faixa de viscosidade | 2,8–380 mm²/s |
| Nível de poluição admissível | O nível máximo de poluição admissível é NAS 1638 nível 9 |
| Peso (Kg) - Seção de trabalho | 11.8 |
| Porta BSP(ISO1179−1, ISO228−1) P, T | G1 |
| Porta BSP(ISO1179−1, ISO228−1) A,B | G1 |
| Porta BSP(ISO1179−1, ISO228−1) a, b, LS, Pp, TS, PA,TA | G1/4 |
| Item | Válvula piloto de comutação 12VDC | Válvula piloto de comutação 24VDC | Válvula piloto proporcional 12VDC | Válvula piloto proporcional 24VDC |
|---|---|---|---|---|
| Voltagem | 12 VCC | 24 VCC | 12 VCC | 24 VCC |
| Resistência (abaixo de 20 ℃) | 8,15 Ω ±5% | 32,5 Ω ±5% | 4,72 Ω ±5% | 20,8 Ω ±5% |
| Atual | — | — | 0–1500 mA | 0–750 mA |
| Conector | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Nível de proteção | IP69k | IP69k | IP69k | IP69k |
