Visão Geral

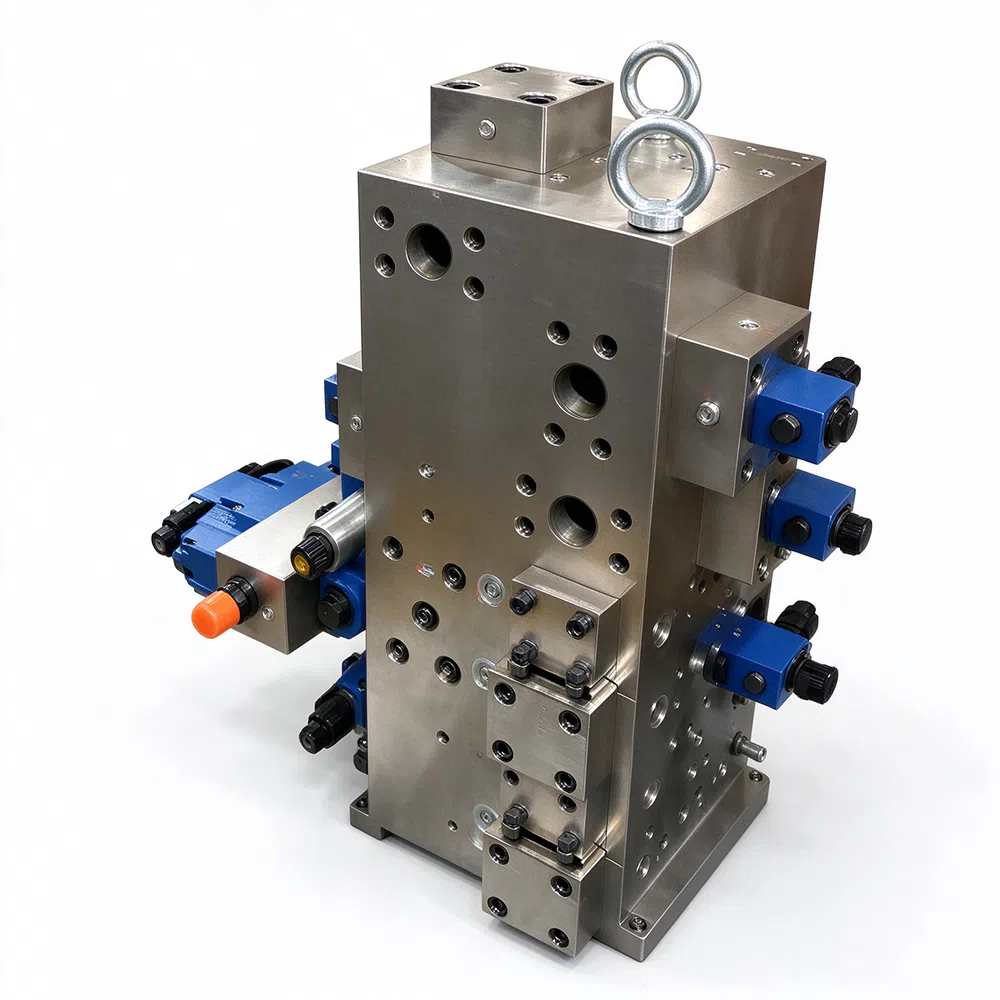

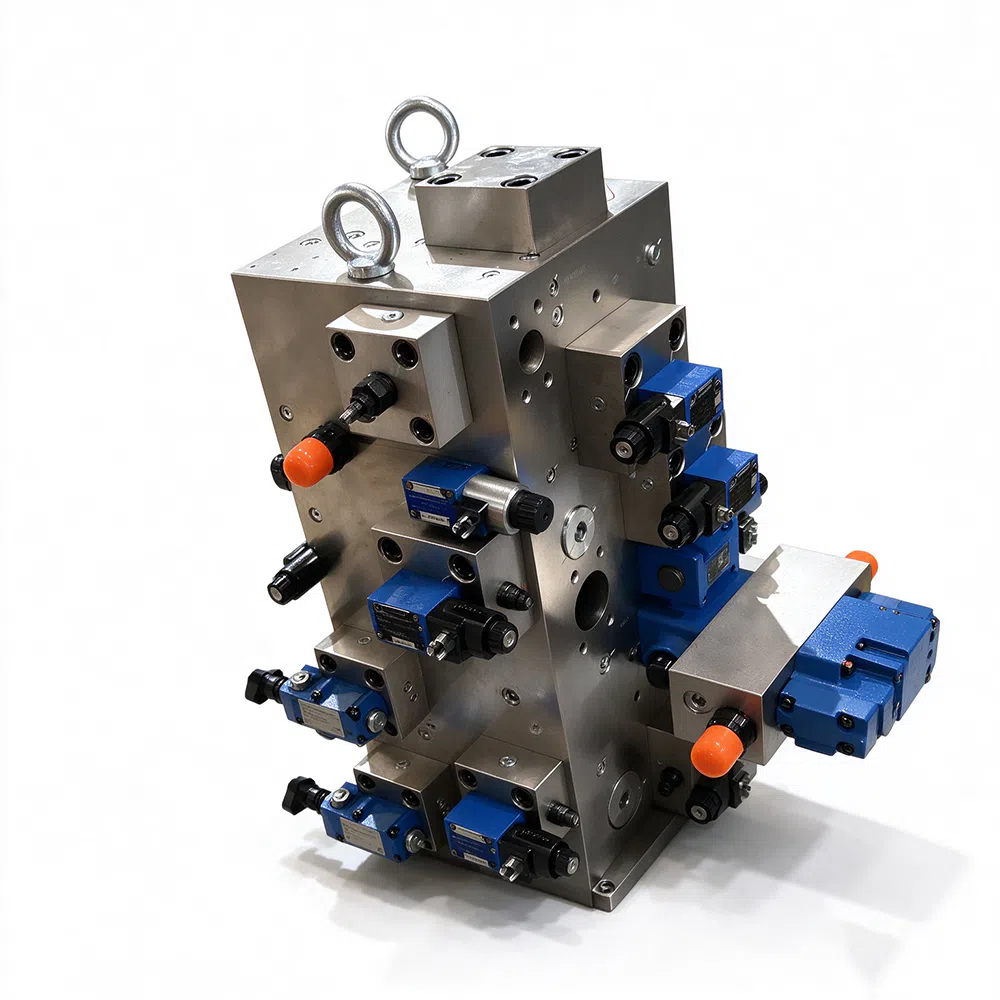

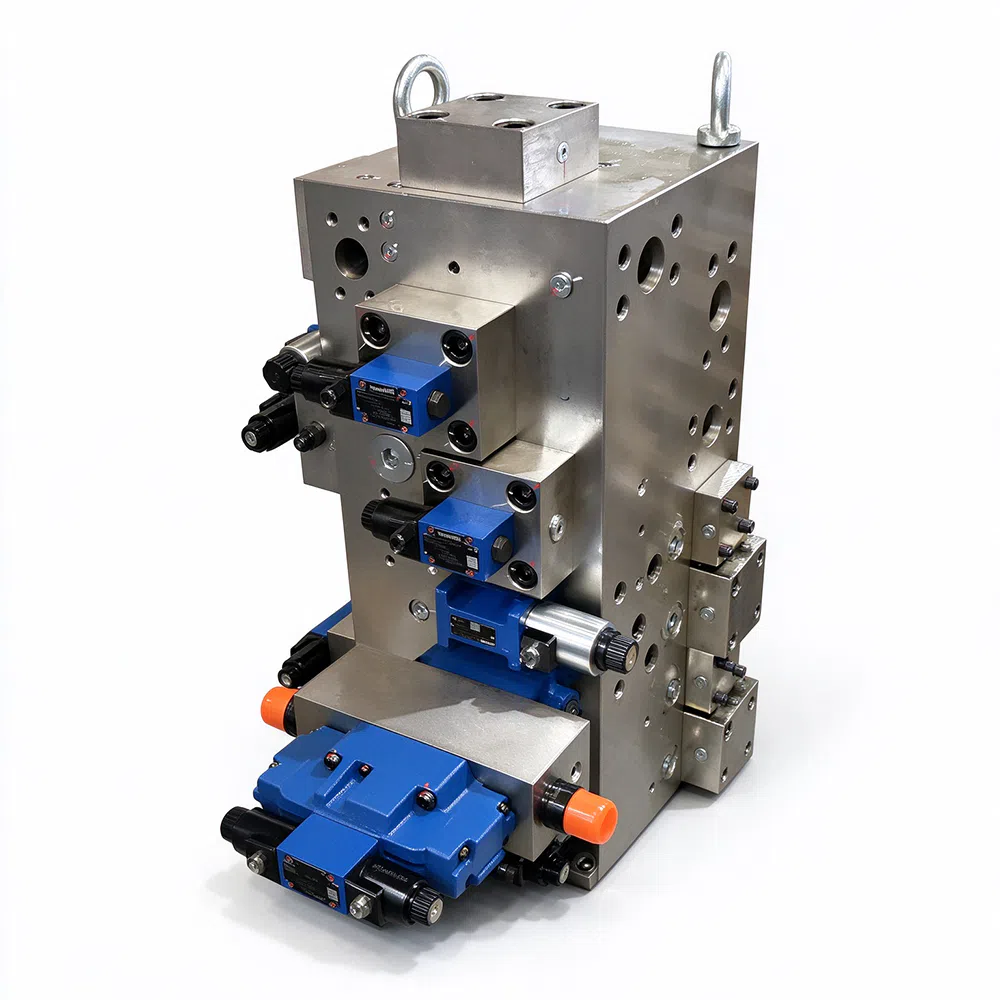

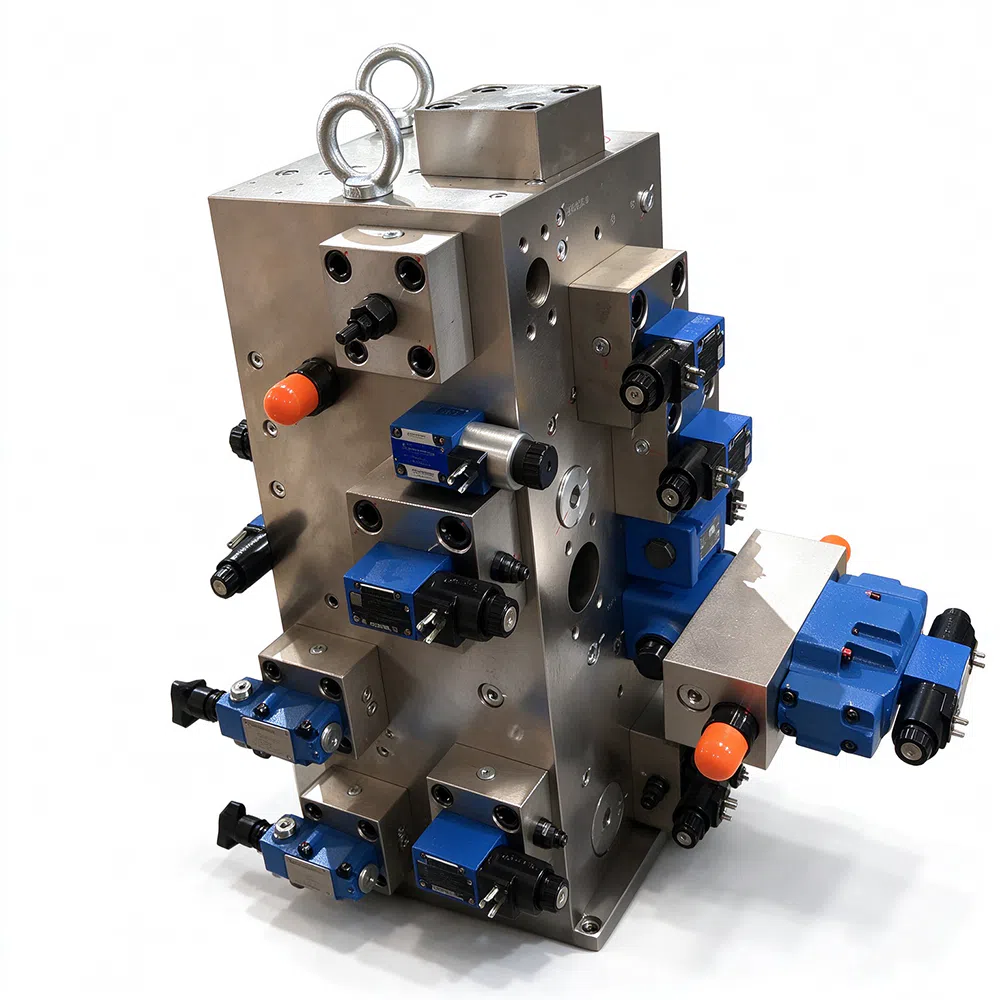

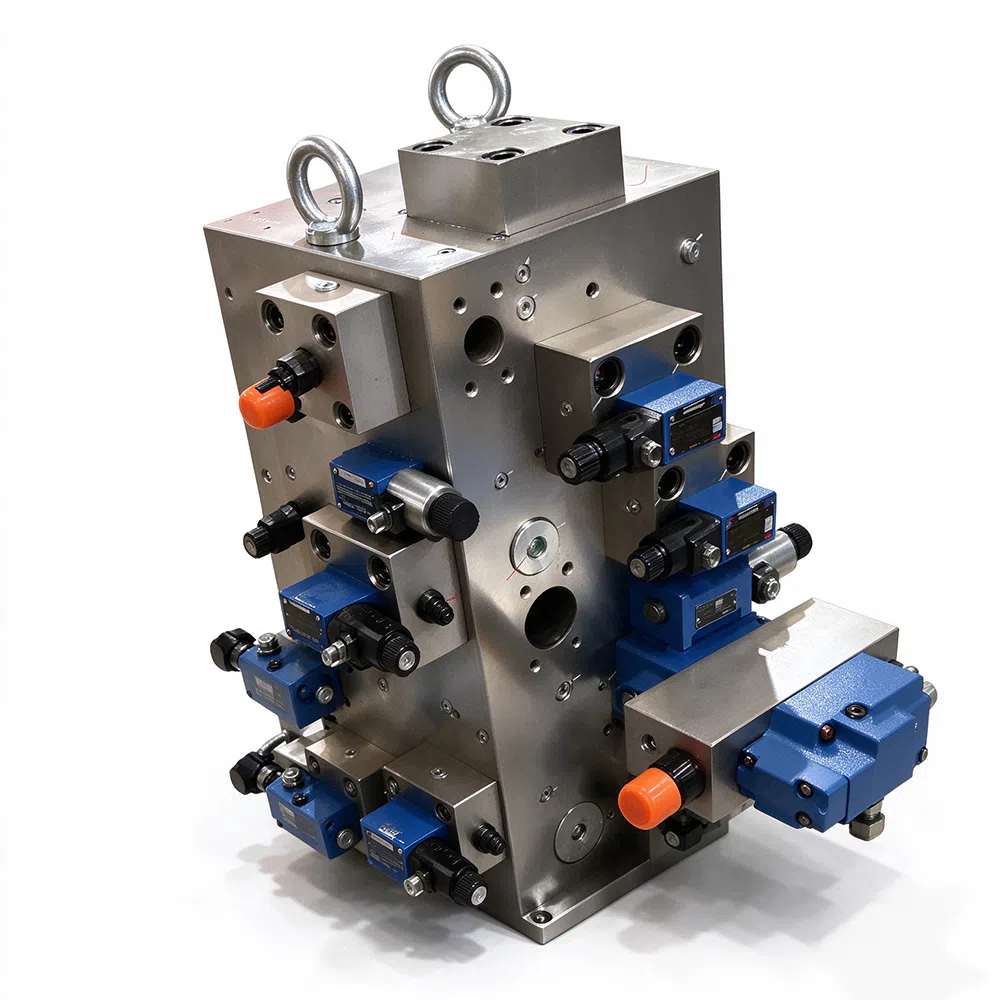

O módulo de controlo integrado da válvula de cartucho bidirecional TFJK é um módulo sobreposto universal baseado no inserto de válvula de cartucho bidirecional TLC e na tampa de controlo TLFA desenvolvidos pela nossa empresa.
Com base na teoria da “resistência líquida”, o bloco de controlo integrado TFJK otimiza o circuito de controlo piloto e o circuito de potência do estágio principal utilizando o método de design de circuito “decomposto”, aproveitando assim de forma mais racional e completa a modularidade da válvula de cartucho bidirecional, podendo ser combinado e integrando funcionalidades e vantagens.
O bloco de controlo integrado TFJK utiliza sobreposição vertical multi-alavanca. Através da seleção e combinação do circuito de potência do estágio principal e do módulo do circuito de controlo piloto, pode formar-se uma combinação de variantes muito diversificada e global. É compacto e fácil de ligar. Entre eles, a modularização do controlo piloto não só facilita o design combinado e a modificação do bloco integrado, como também é benéfica para a depuração, manutenção e reparação de falhas de todo o circuito de controlo e do sistema.
O bloco de integração TFJK adota materiais e processamento maduros, tais como aço e niquelagem química superficial, que apresenta a vantagem de longa vida útil e resistência à corrosão superficial.
Com base nas vantagens acima referidas, o TFJK pode ser utilizado para a integração de controlo na gama de NG 16-40 em sistemas hidráulicos fixos de potência média, tais como vários equipamentos e engenharia metalúrgica, várias prensas hidráulicas verticais e horizontais, hidráulica de várias linhas de produção de caudal médio, conservação de água e engenharia naval. Tem amplas perspetivas de aplicação no controlo hidráulico de dispositivos móveis de grande e médio porte.
Tipo e composição
O bloco de controlo integrado TFJK possui vários tipos, como bloco inferior, bloco de fonte de óleo, bloco de três vias, bloco de quatro vias, bloco de função adicional, bloco de diâmetro variável e bloco superior. O bloco de controlo piloto está configurado nos blocos de controlo de três vias e de quatro vias.
Para escolher razoavelmente o TFJK, de modo a formar o circuito de controlo e o sistema necessários, contacte o departamento técnico da empresa; estamos dispostos a fornecer informações detalhadas e apoio adicional.
Código do modelo
Guia de seleção do coletor integrado de válvula de cartucho TFJK
1. Código do bloco de controle
TFJK － Código do bloco de controle integrado TFJK
2. Diâmetro nominal
De acordo com ISO 7368 (DIN24342)
016 － NG 16 vazão recomendada <= 200 l/min
025 － NG 25 vazão recomendada <= 300 l/min
032 － NG 32 vazão recomendada <= 400 l/min
040 － NG 40 vazão recomendada <= 600 l/min
3. Código do tipo de bloco de controle
0 － Bloco funcional de fonte de óleo sem função de descarga
1 － Bloco funcional de fonte de óleo com função de descarga normalmente aberta
2 － Bloco funcional de fonte de óleo com função de descarga normalmente fechada
3 － Bloco funcional de fonte de óleo com função de comutação alta e baixa
4 － Bloco funcional de fonte de óleo com função de controlo de pressão proporcional
5 － Bloco funcional adicional
6 － Bloco funcional de três vias
7 － Bloco funcional de quatro vias
8 － Bloco superior
9 － Bloco inferior, pé inferior
0/9 － Com base de inserção de pressão
5/R － Com bloco de função adicional de redução de pressão
9/R － Com bloco inferior de função de redução de pressão
Nota: O bloco de diâmetro variável sem código de tipo de bloco de controlo
4. Código de tipo da válvula piloto
W － tipo de carretel S － tipo de válvula de assento C － tipo de inserção roscada B － tipo proporcional Q － outros
5. Circuito de potência do estágio principal
D,Y,M,J,K,B,H ver símbolos gráficos para detalhes
6. Tampa de controlo piloto
XD*** ver símbolo gráfico para detalhes
** － símbolo de função da válvula de controle direcional piloto, o mesmo que o acima 5
7. Regulador de pressão
Grau da mola a － 63bar b － 160bar c － 250bar d － 315bar(pode ser omitido)
8. Série de projeto
7 X － série 70-79
9. Código dos componentes de vedação
Nenhum － NBR V － viton
Aplicações
O módulo de controlo integrado da válvula de cartucho bidirecional TFJK é aplicável ao controlo integrado de sistemas hidráulicos estacionários de potência média NG16–NG40.
Equipamentos e projetos metalúrgicos Prensas hidráulicas verticais e horizontais Linhas de produção hidráulicas de caudal médio
Engenharia de conservação de água Engenharia naval
Apresenta também amplas perspetivas de aplicação para o controlo hidráulico de máquinas móveis de grande e médio porte.
