Visão Geral

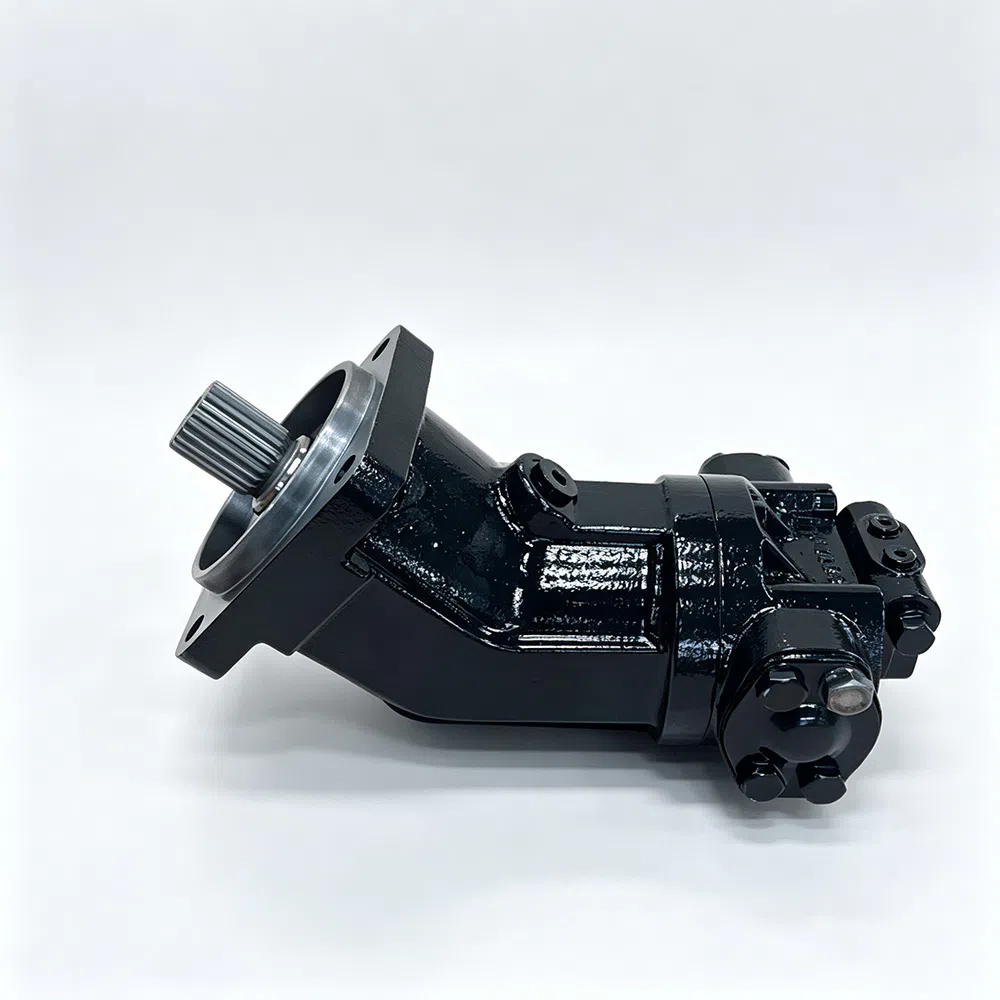

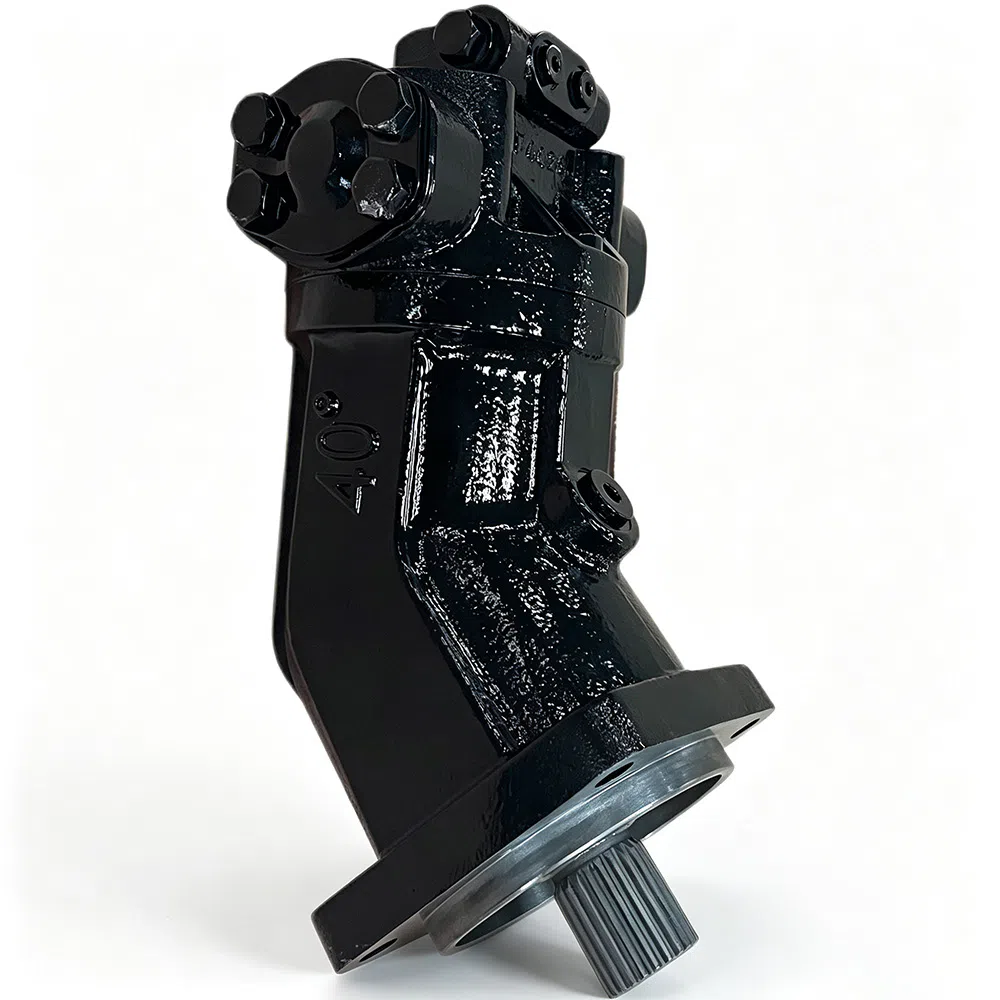

O motor hidráulico de deslocamento fixo de alta pressão A2FM apresenta um projeto confiável de pistão axial de eixo inclinado, com uma relação potência-peso favorável, alta eficiência operacional e alta eficiência de partida. Oferece múltiplos deslocamentos nominais, dimensões compactas e saída de torque estável sob cargas exigentes. Flanges SAE flexíveis ou portas roscadas, uma válvula de alívio de pressão integrada opcional e válvulas opcionais de controle BVD/BVE, de lavagem e de alívio de pressão de reforço suportam configurações específicas de aplicação. Com até 400 bar nominais e 450 bar de pressão máxima, é adequado para sistemas hidráulicos de construção, agrícolas, florestais, movimentação de materiais e industriais.
Vantagens e Características do Produto
Estão disponíveis múltiplas opções de cilindrada nominal, permitindo que o motor seja correspondido com precisão a diferentes requisitos de aplicação.
O design compacto proporciona elevada potência hidráulica com peso reduzido, ajudando a otimizar a disposição do equipamento e o espaço de instalação.
A estrutura otimizada de pistões axiais suporta uma conversão eficiente de potência hidráulica em mecânica e ajuda a reduzir as perdas de energia durante o funcionamento.
O motor proporciona um desempenho de arranque fiável e um binário de saída estável quando o equipamento arranca em condições de carga exigentes.
Pode ser selecionada uma flange SAE ou portas de trabalho roscadas para se adequar a diferentes configurações de sistemas hidráulicos e requisitos de instalação.
Pode ser selecionada uma válvula de alívio de pressão integrada para melhorar a proteção contra pressão e simplificar o design do circuito hidráulico.
Podem ser pré-instaladas válvulas adicionais antes da entrega, incluindo válvulas de controlo de movimento BVD/BVE, válvulas de lavagem e válvulas de alívio de pressão de reforço.
A configuração de pistões axiais de eixo inclinado proporciona uma solução robusta para sistemas de acionamento hidráulico de alta pressão e equipamentos de serviço contínuo.
Aplicações Típicas
O motor de pistão A2FM é adequado para equipamentos e sistemas onde dimensões compactas, transmissão hidráulica eficiente de potência e comportamento de partida confiável são importantes. As áreas de aplicação típicas incluem:
Máquinas de construção
Sistemas de acionamento hidráulico para escavadeiras, equipamentos de perfuração, máquinas de concreto e outros equipamentos de construção.
Máquinas agrícolas e florestais
Sistemas hidráulicos para tratores, colheitadeiras, equipamentos florestais e acessórios que exigem desempenho confiável de partida.
Equipamentos de movimentação de materiais
Circuitos de acionamento e auxiliares em carregadeiras, sistemas de elevação, equipamentos de manuseio e outras máquinas móveis.
Sistemas hidráulicos industriais
Unidades de potência hidráulica, equipamentos de teste, máquinas de produção e outras aplicações hidráulicas industriais.
Desempenho
● Motor de alta pressão geral
● Pressão nominal até 400 bar
● Pressão máxima até 450 bar
● Circuito aberto e fechado
● Modelos métricos
| Parâmetro | Condição | Símbolo | Unidade | Tamanho 5 | Tamanho10 | Tamanho12 | Tamanho16 | Tamanho23 | Tamanho28 | Tamanho32 |
| Código12 B,C,Z,P | Código20 A,B,Z,P | Código25 A,B,Z,P | Código25 A,B,Z,P | Código30 A,B,Z,P | Código30 A,B,Z,P | Código30 A,B,Z,P | ||||
| Força radial máxima à distância a (do ressalto do eixo) | - | Fqmax | kN | 1.6 | 3 | 3.2 | 3.2 | 5.7 | 5.7 | 5.4 |
| distância a | mm | 12 | 16 | 16 | 16 | 16 | 16 | 16 | ||
| Binário admissível em Fqmax | - | Tqmax | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 |
| Diferencial de pressão máximo admissível a Fqmax | - | qmax | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 |
| Força axial máxima em condições de paragem ou sem pressão | +Faxmax | - | N | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| -Faxmax | - | N | 180 | 320 | 320 | 320 | 500 | 500 | 500 | |
| Força axial admissível por barra da pressão de operação | +Faxmax | - | N/bar | 1.5 | 3 | 3 | 3 | 5.2 | 5.2 | 5.2 |
